Работа со сметной структурой
|
<< Click to Display Table of Contents >>
|
![]() ![]() ![]() |
||
Show/Hide Hidden Text |
Как правило, компоновка объектов модели в пространстве, соответствует проектным представлениям об объекте строительства. Для распределения объектов модели согласно сметным представлениям и создания правила рекомпозиции по отнесению строительных объемов в иерархию сметной структуры, используется создание сметной структуры в Плагине АВС, загрузка сметной структуры из проекта Рекомпозитора, а также импорт сметной структуры из другого проекта.
Создание сметной структуры средствами Плагина АВС

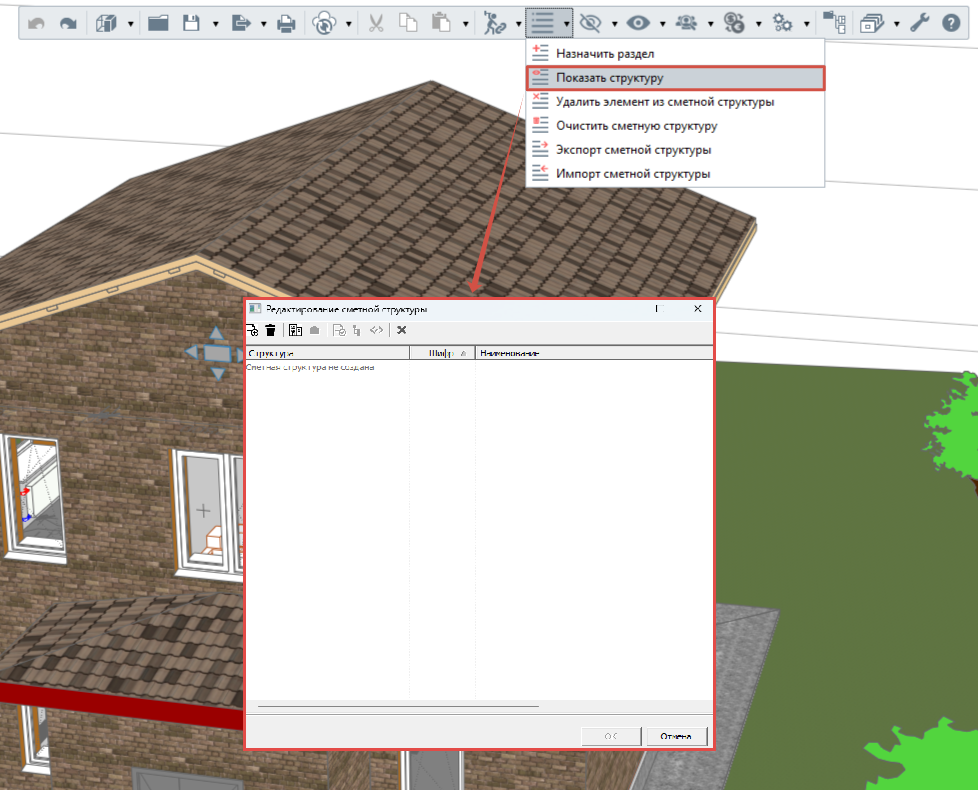

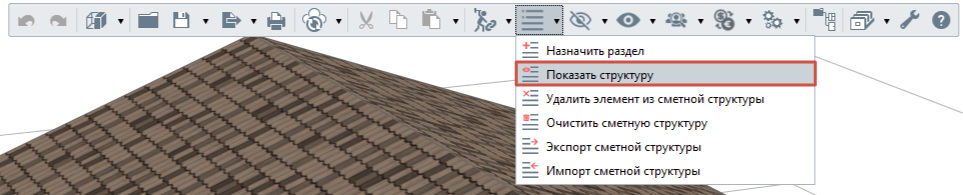

Средства Плагина АВС позволяют создавать сметную структуру с нуля, а также в любой момент редактировать созданную иерархию, добавляя или удаляя уровни. Создание сметной структуры осуществляется в окне "Сметная структура". Окно сметной структуры вызывается при помощи функции "Показать структуру".

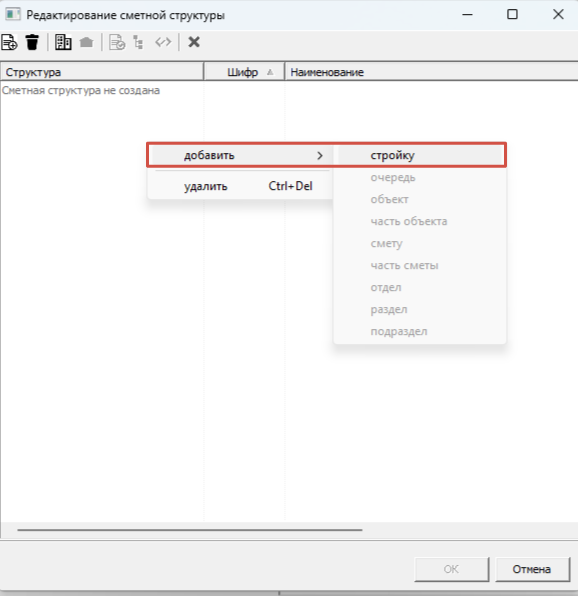

Сметная структура создается при помощи контекстного меню, вызываемого щелчком правой кнопкой мыши по пустой области. В качестве верхнего уровня иерархии сметной структуры может выступать только стройка.

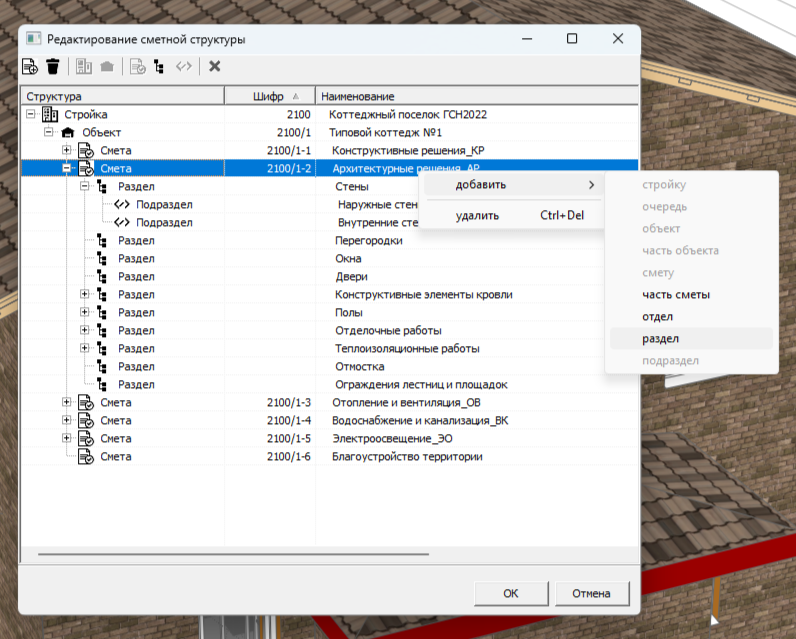

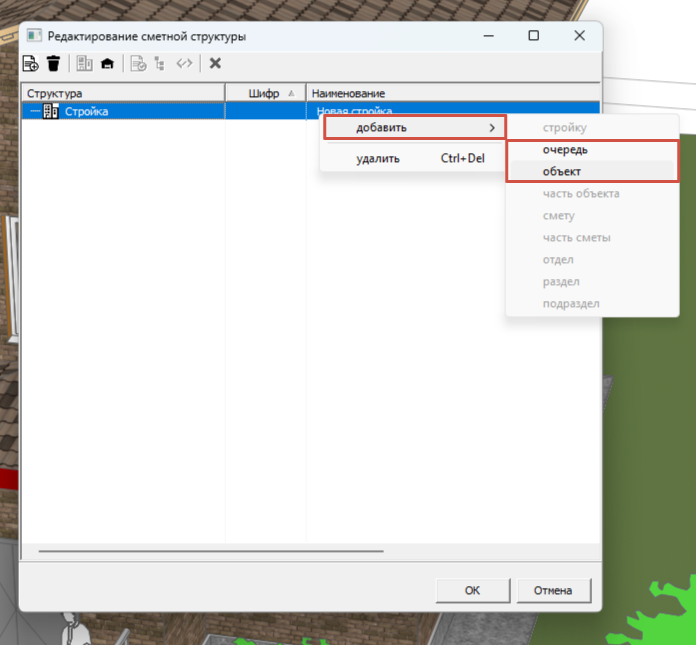

Чтобы добавить уровень в стройку, необходимо вызвать контекстное меню щелчком правой кнопкой мыши по созданной стройке и выбрать один из возможных вариантов.
Аналогичным образом создаем сметную структуру до тех пор, пока она не будет приведена к нужному виду и не достигнет требуемого согласно проекту содержания. Чтобы отредактировать названия уровней сметной структуры, дважды щелкните по нужному уровню левой кнопкой мыши и введите нужное наименование.

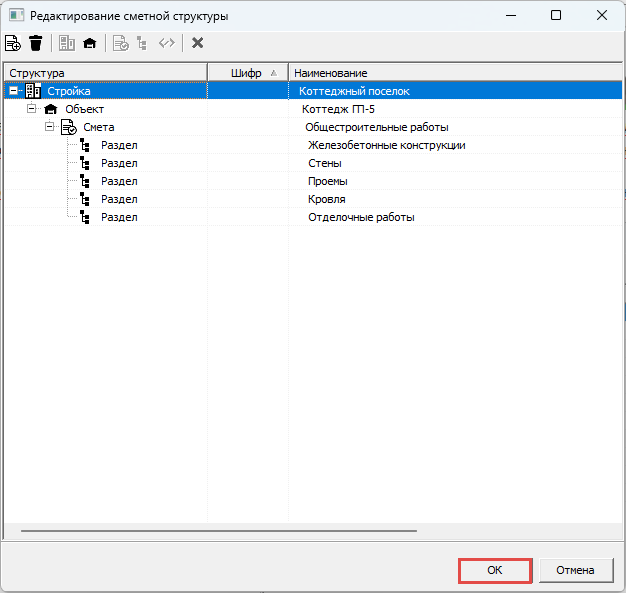

По окончании редактирования сметной структуры сохраните результат нажатием кнопки "ОК".
Создание и редактирование сметной структуры возможно также в режиме назначения раздела в момент отнесения выделенных элементов/сметных свойств к сметной структуре. При загрузке новой структуры в проект ранее использовавшаяся структура и связь объектов модели с ней аннулируются полностью. На протяжении работы над проектом необходимо использовать изначально определенную структуру. Последующая загрузка или удаление уровней структуры с назначенными объектами, потребует повторной привязки объектов к структуре. Добавление новых уровней и привязка объектов к ним не представляет проблем. |
Загрузка сметной структуры из проекта АВС-Рекомпозитора
Загрузка сметной структуры из проекта АВС-Рекомпозитора предполагает предварительную подготовку структуры. В Рекомпозиторе необходимо создать сметную структуру, соответствующую вашим требованиям и форме представления сметной документации, а затем сохранить ее как файл проекта рекомпозитора (*.rcfx). Для импорта подобных структур в проект необходимо активировать команду "Показать структуру".

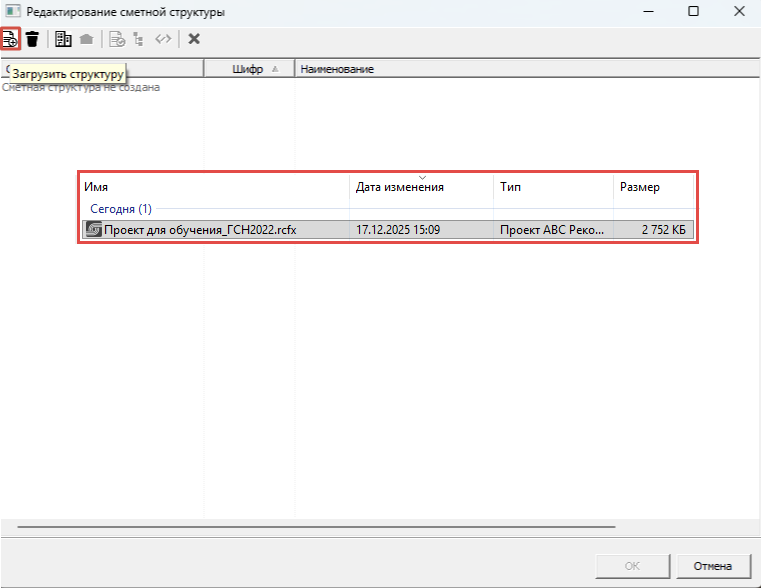

В открывшимся диалоговом окне "Редактирование сметной структуры", нажимаем - В диалоговом окне "Открыть", необходимо выбрать файл со сметной структурой в формате *.rcfx, подтвердив выбор. Сметная структура загружена в проект BIM-системы. Помимо функционала импорта шаблонов структур, с помощью контекстного меню, можно создать и редактировать загруженную сметную структуру на месте. При импорте новой структуры в проект ранее использовавшаяся структура и связь объектов модели с ней аннулируются полностью. На протяжении работы над проектом необходимо использовать изначально определенную структуру. Последующий импорт или удаление уровней структуры с назначенными объектами, потребует повторной привязки объектов к структуре. Добавление новых уровней и привязка объектов к ним не представляет проблем.
|
В BIM-смете АВС реализована возможность передачи сметной структуры из проекта в проект при помощи функции "Экспорт сметной структуры". Данная функция формирует файл сметной структуры, в котором сохраняется связь элементов с уровнями сметной стрктуры. Чтобы экспортировать сметную структуру из проекта, нужно воспользоваться функцией "Экспорт сметной структуры" в меню работы со сметной структурой.
В появившемся окне укажите папку, в которую необходимо сохранить файл, задайте имя файла и нажмите "Сохранить".
По завершении экспорта на экране появится соответствующее сообщение.
|
Импорт сметной структуры из готового проекта

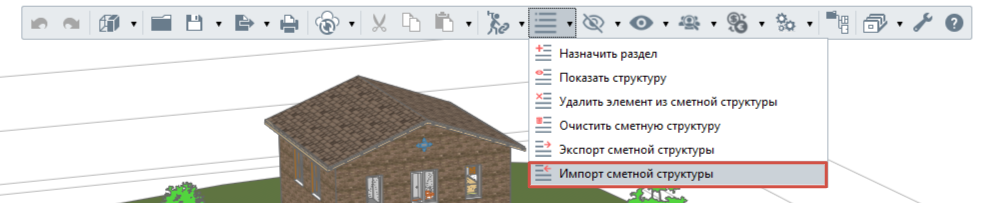

Помимо создания сметной структуры в Плагине АВС и загрузки из проекта Рекомпозитора можно импортировать и использовать сметную структуру из другого проекта, сформированную при помощи функции "Экспорт сметной структуры". Чтобы импортировать ранее сохраненную из другого проекта структуру, нужно воспользоваться функцией "Импорт сметной структуры".

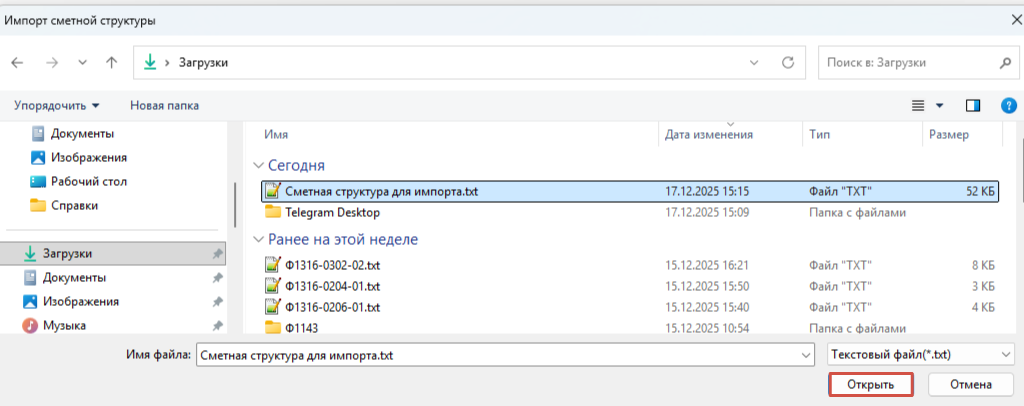

В появившемся окне выберите файл со сметной структурой в формате *.txt и нажмите "Открыть".
На экране появится сообщение, подтверждающее успешный импорт сметной структуры.
Импортированная структура появится в окне редактирования сметной структуры.
|
Назначение раздела элементам BIM-модели

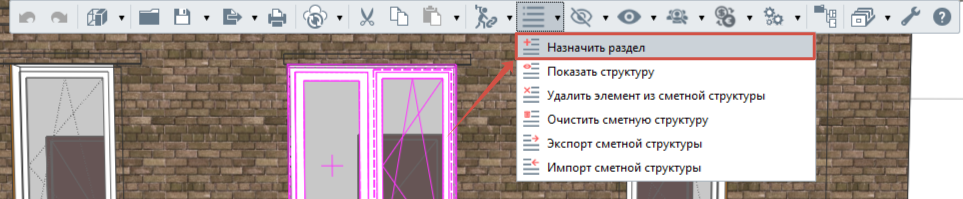

Структурирование осуществляется путем установления связи объекта модели с уровнями иерархии сметной структуры "Смета" и более низшими, или, иными словами, путем отнесения элементов/сметных свойств к разделам сметной структуры. Для этого, выделите необходимые объекты или используйте текущее состояние выделенных объектов в главном окне приложения. Активируйте команду "Назначить раздел".

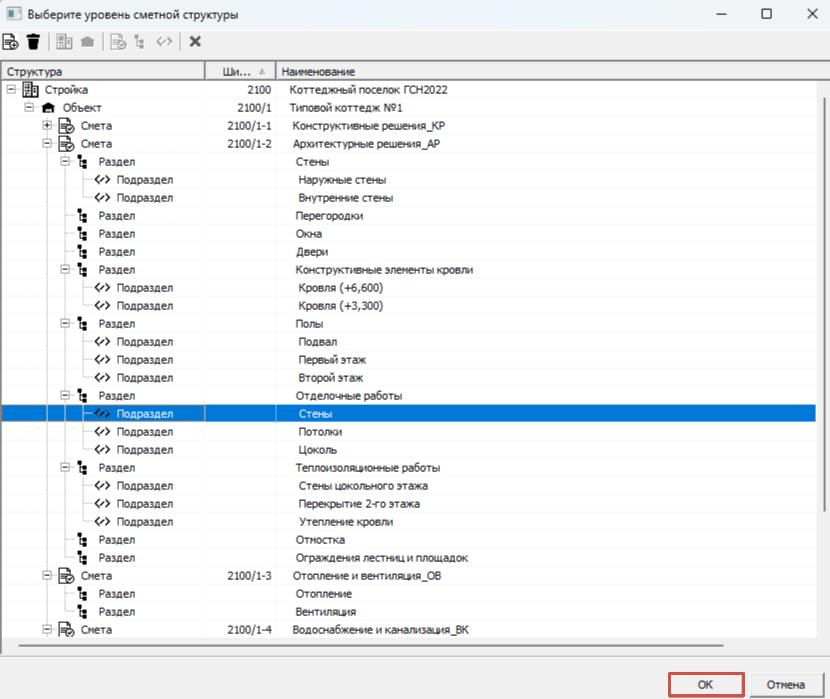

После указания соответствующего уровня иерархии структуры подтвердите выбор кнопкой "ОК". Выводится сообщение: Далее "Закрыть". Установлена связь объектов модели со структурными уровнями иерархии. Пока выборка объектов модели активна (выделена) можно выгрузить результат назначения сметного свойства и отнесения к сметной структуре с помощью команды "Экспорт в АВС-Рекомпозитор". Эти данные можно проанализировать, составив смету. Если этого не требуется, то обработанные объекты можно скрыть из поля зрения на текущем виде с помощью инструментов визуализации плагина.
|
Назначение раздела сметным свойствам элемента BIM-модели

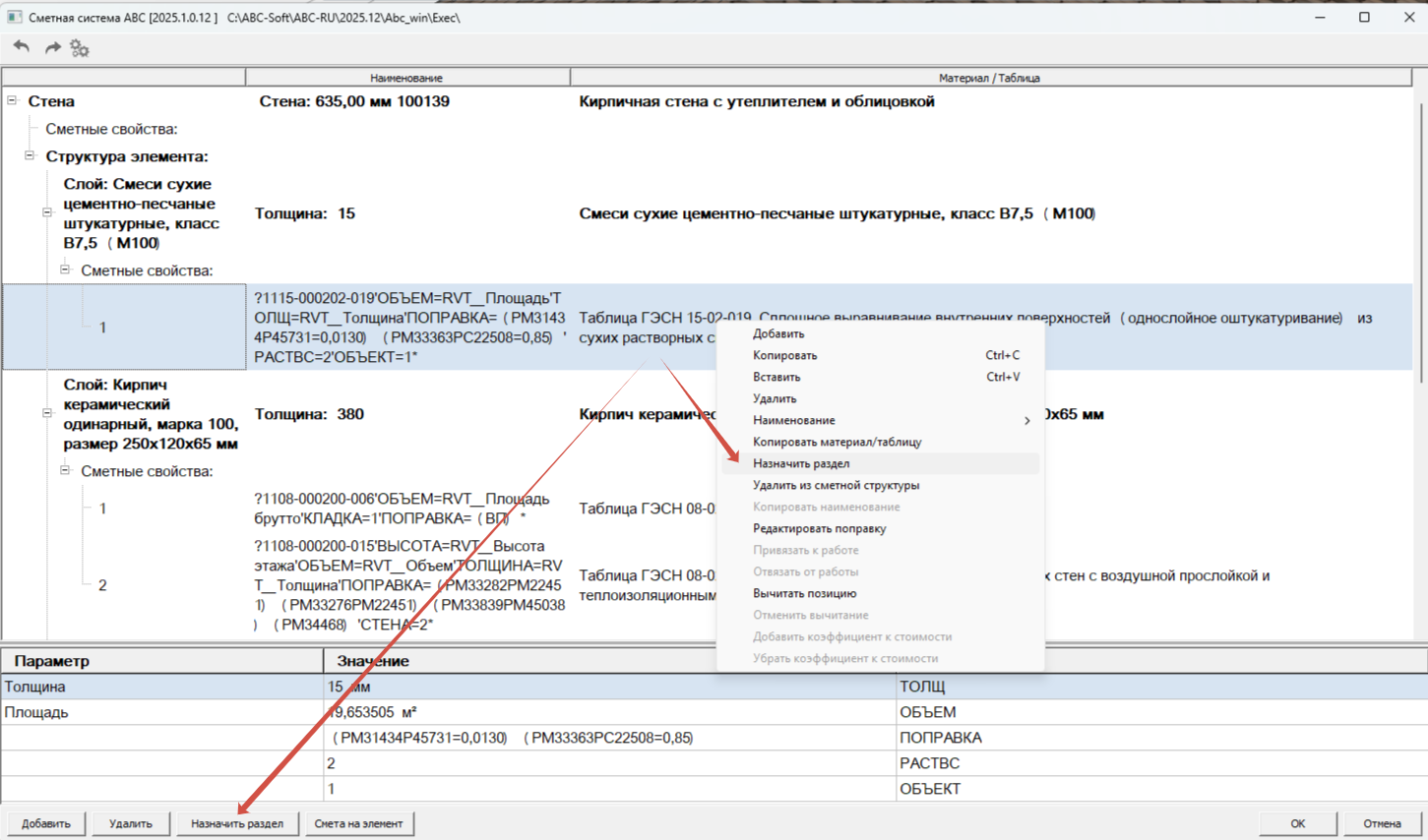

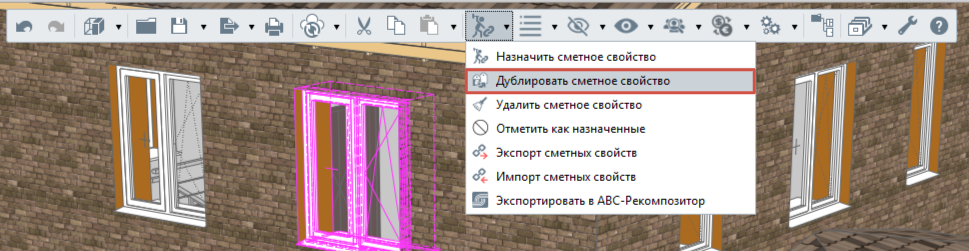

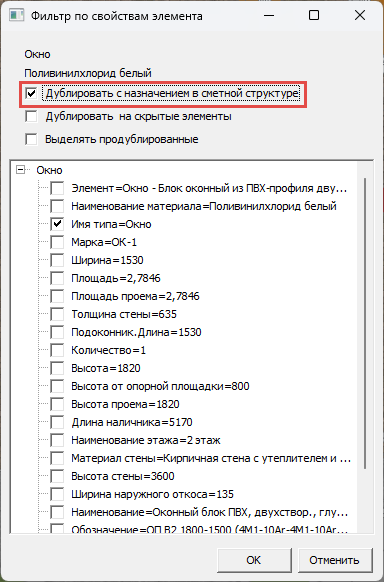

В Плагине АВС реализована возможность относить к сметной структуре не только элементы целиком, но и отдельные сметные свойства элементов. Данный функционал часто используется при работе с многослойными элементами, когда разные сметные свойства одного элемента необходимо отнести к разным разделам сметы. В окне назначения выделите нужные сметные свойства и выберите функцию "Назначить раздел"

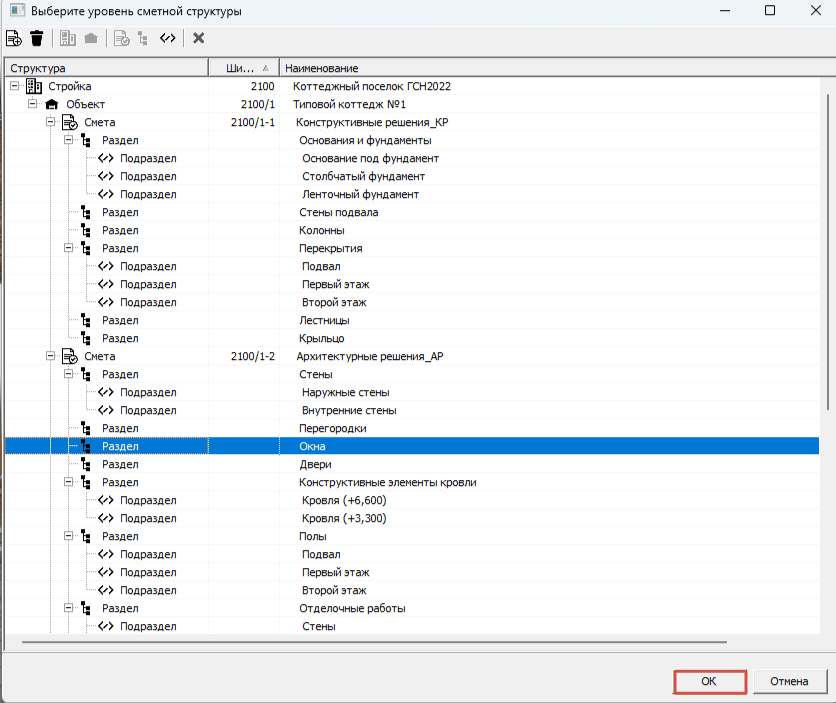

На экране появится окно сметной структуры, в котором необходимо указать раздел и нажать "ОК".

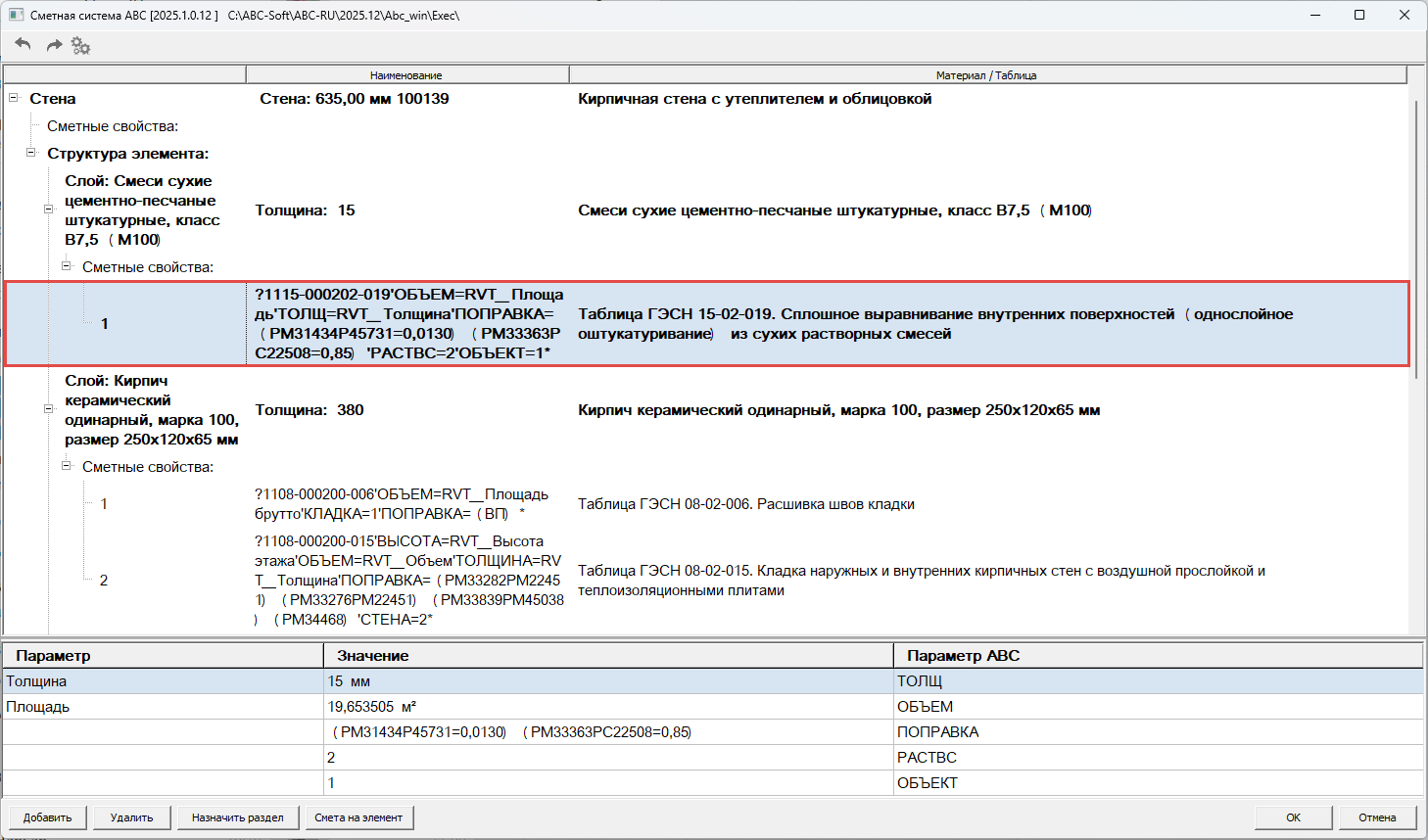

Сметные свойства, отнесенные к сметной структуре в текущей сессии, выделяются жирным шрифтом.
Аналогичным образом выделите и отнесите к нужным разделам сметной структуры остальные сметные свойства элемента. Чтобы сохранить результат привязки сметных свойств к сметной структуре, нажмите "ОК".
|

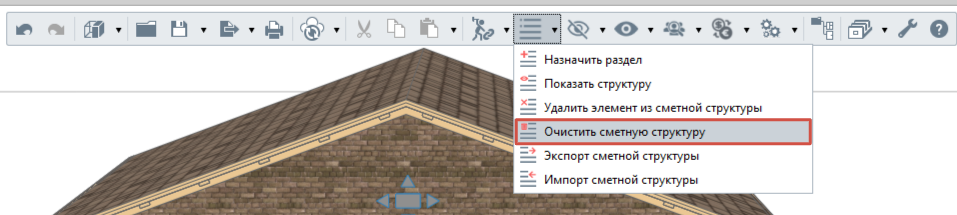

Удаление элементов/сметных свойств из сметной структуры

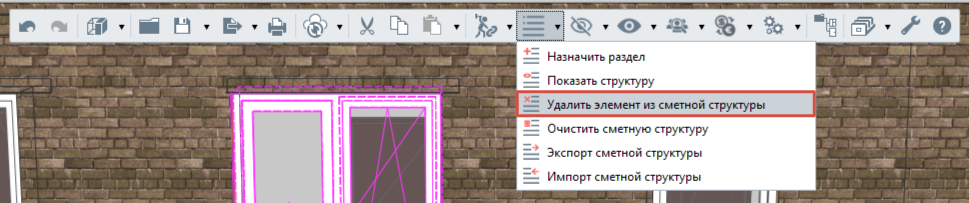

Чтобы удалить один/несколько элементов из сметной структуры, выделите нужные элементы и воспользуйтесь функцией "Удалить элемент из сметной структуры".
Подтвердите или отклоните удаление:
Удаление будет подтверждено соответствующим сообщением:
|
Экспорт сметной структуры в другой проект
Чтобы экспортировать сметную структуру из текущего проекта нужно воспользоваться функциоей "Экспорт сметной структуры".
Далее необходимо выбрать папку, в которую будет сохранен файл сметной структуры в формате *.txt, ввести имя файла и нажать "Сохранить".
По окончании импорта на экране появится подтверждающее сообщение.
|
Импорт сметной структуры из другого проекта
Импорт ранее сохраненной сметной структуры в проект осуществляется при помощи функции "Импорт сметной структуры".
В появившемся окне выберите ранее сохраненный текстовый файл со сметной структурой и нажмите "Открыть".
Сметная структура будет загружена в проект.
Загруженная сметная структура отобразится в окне просмотра и редактирования сметной структуры.
Если файл со сметной структурой уже существует и расположен в папке вместе с проектом, появится соответствующее сообщение с возможностью замены текущего файла сметной структуры. Замените его, если это необходимо, или нажмите "Нет" и используйте текущий файл сметной структуры.
|
