Визуализация элементов проекта

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Renga Software > Основы работы с плагином > Визуализация элементов проекта

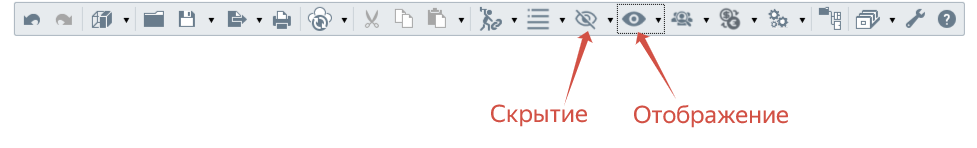

Функционально инструменты визуализации делятся на два основных типа: скрытие и отображение элементов модели.



Для выключения элементов модели из поля зрения на виде, применяются инструменты выпадающего списка "Скрыть готовые". В качестве критериев для скрытия используются элементы:

•со сметным свойством;

•отнесенные к сметной структуре;

•выделенные.

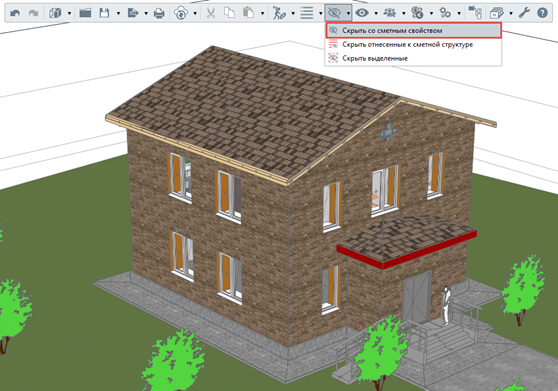

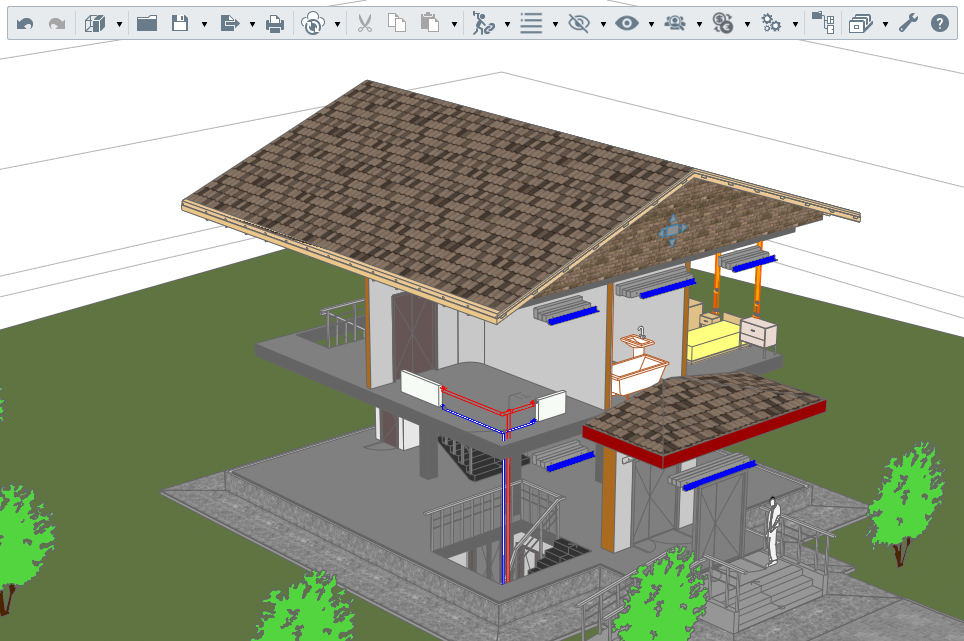

При использовании функции "Скрыть со сметным свойством" на 3D виде скрываются элементы, которые имеют хотя бы одно назначенное сметное свойство.

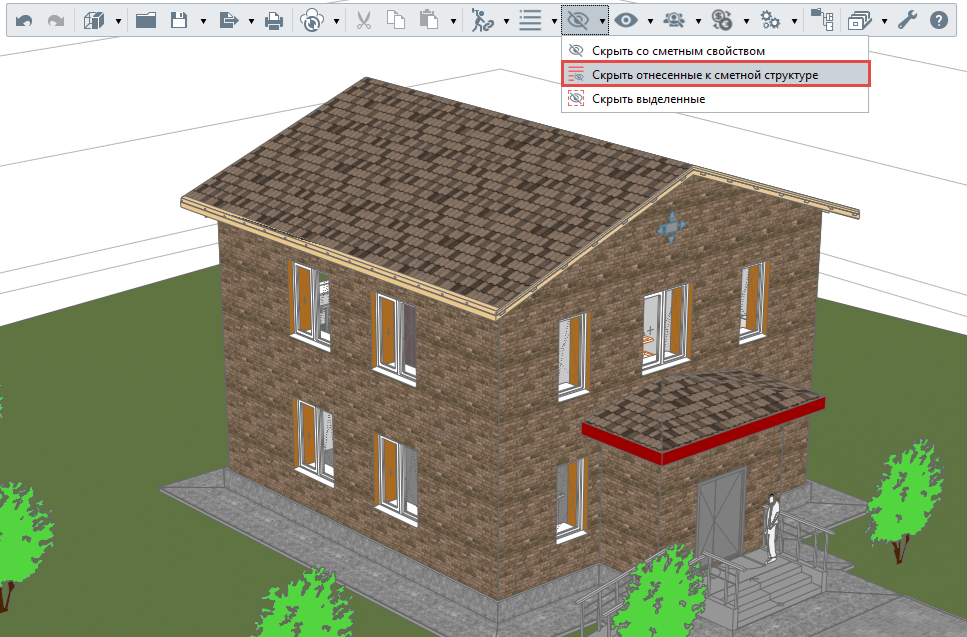

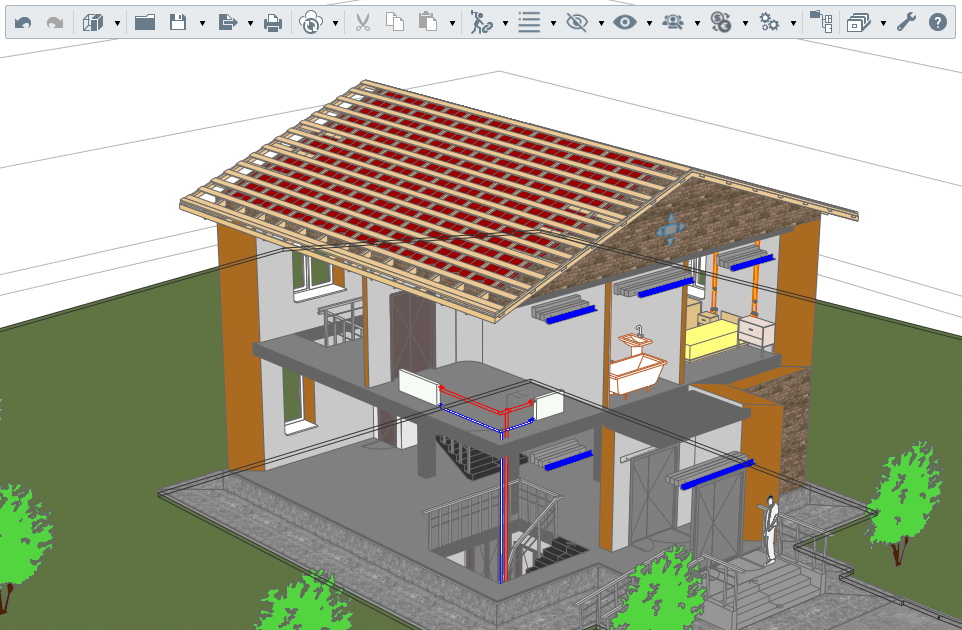

При использовании функции "Скрыть отнесенные к сметной структуре" на 3D виде скрываются элементы, которые имеют привязку к сметной структуре.

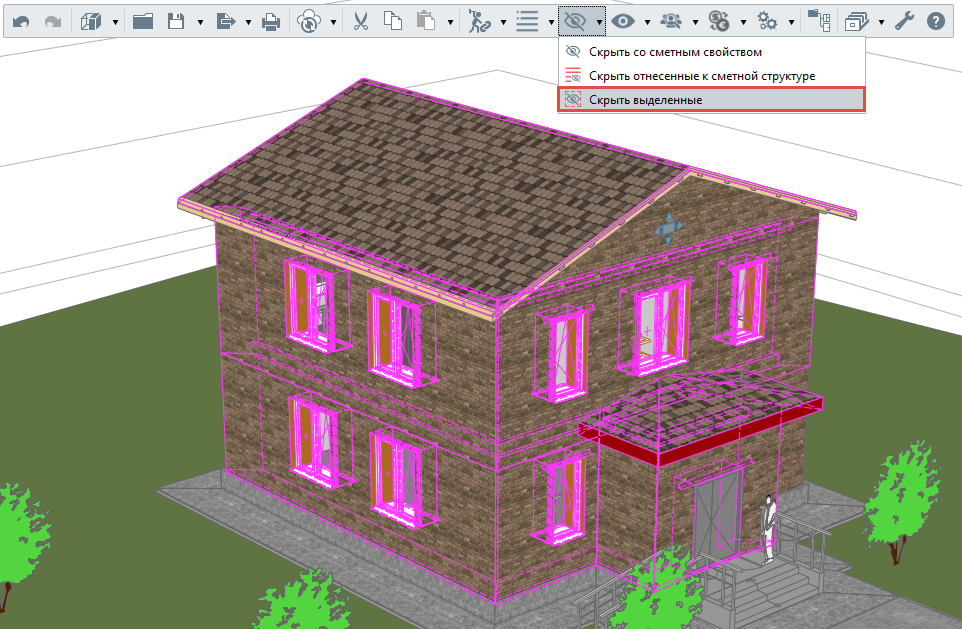

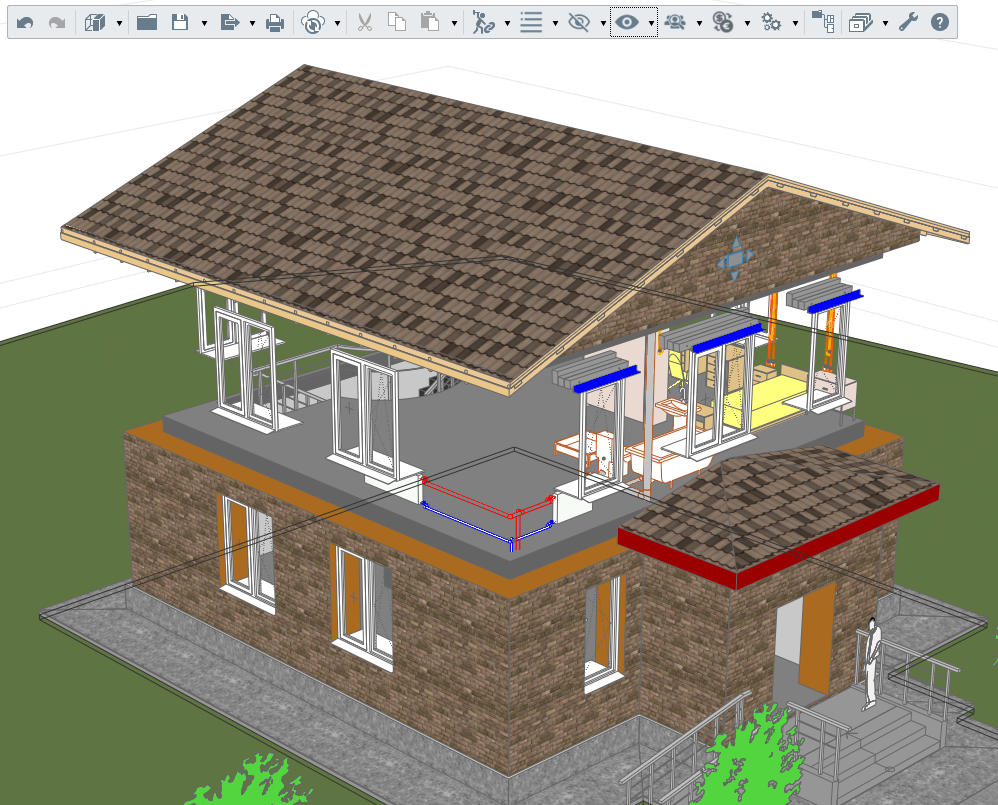

При использовании функции "Скрыть выделенные" на 3D виде скрываются только выделенные (подсвеченные) элементы.

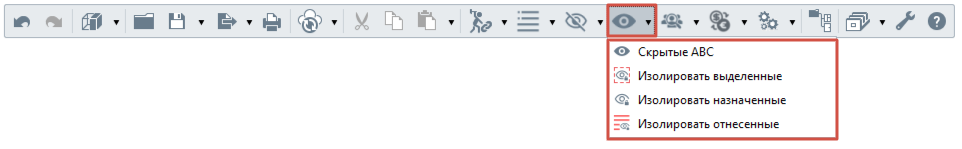

Для отображения ранее скрытых элементов модели, а также для изоляции элементов  применяются инструменты раскрывающегося списка "Показать элементы":

•скрытые АВС;

•изолировать выделенные;

•изолировать назначенные;

•изолировать отнесенные.

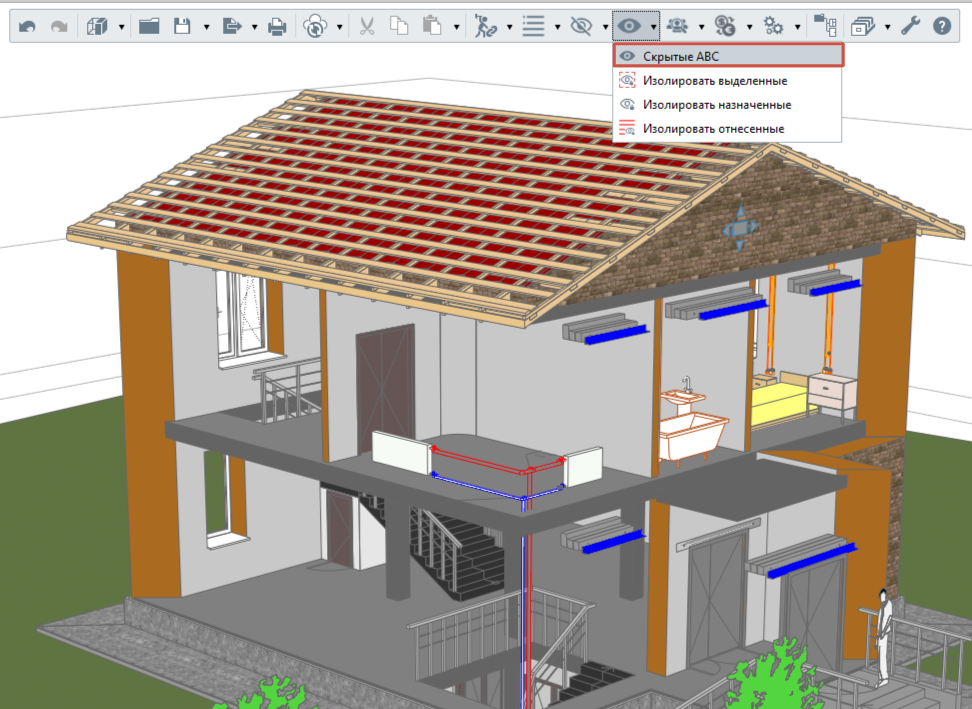

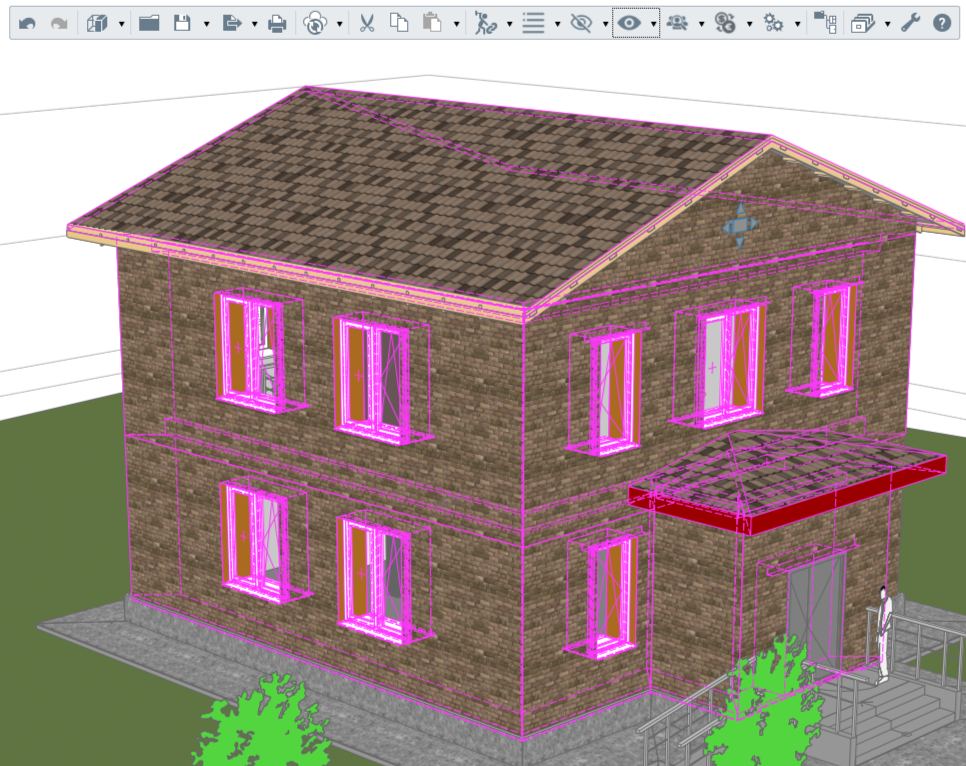

Чтобы отобразить элементы, скрытые средствами Плагина АВС, воспользуйтесь функцией "Скрытые АВС". Отображенные элементы будут однократно подсвечены цветом.







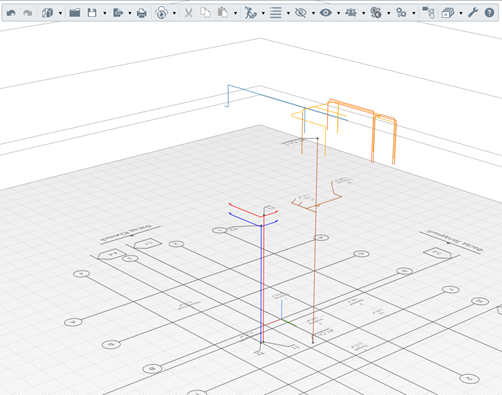

Чтобы оставить видимыми на 3D виде только выделенные элементы (изолировать), воспользуйтесь функцией "Изолировать выделенные".

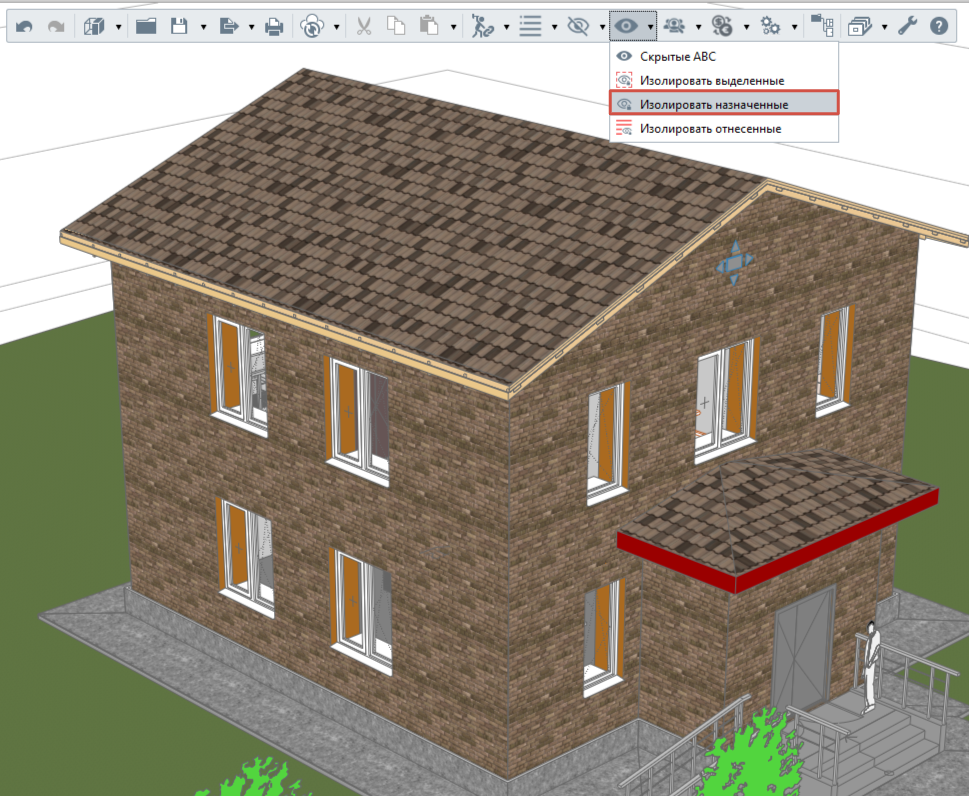

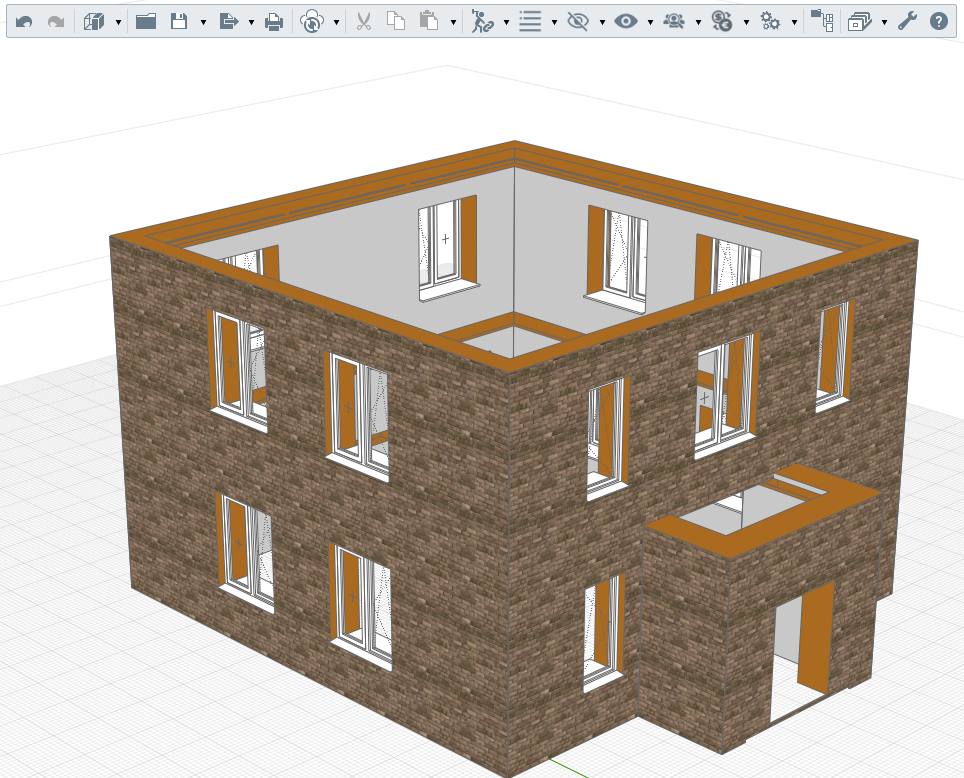

Чтобы оставить видимыми на 3D виде только элементы с назначенными сметными свойствами, воспользуйтесь функцией "Изолировать назначенные".

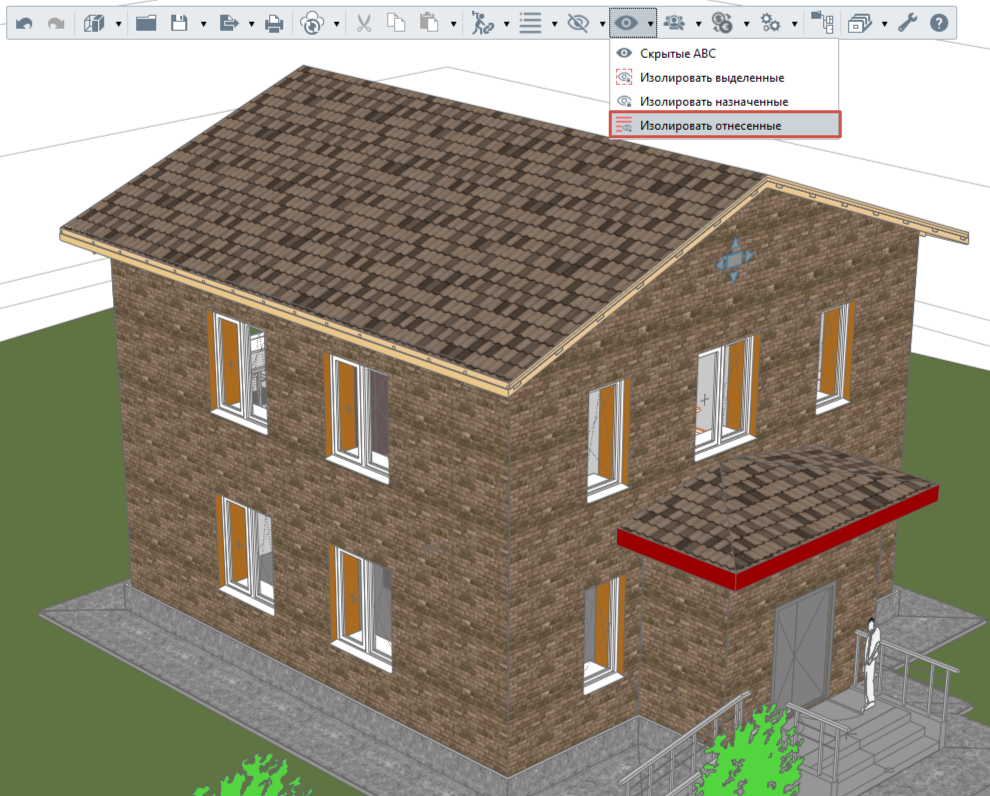

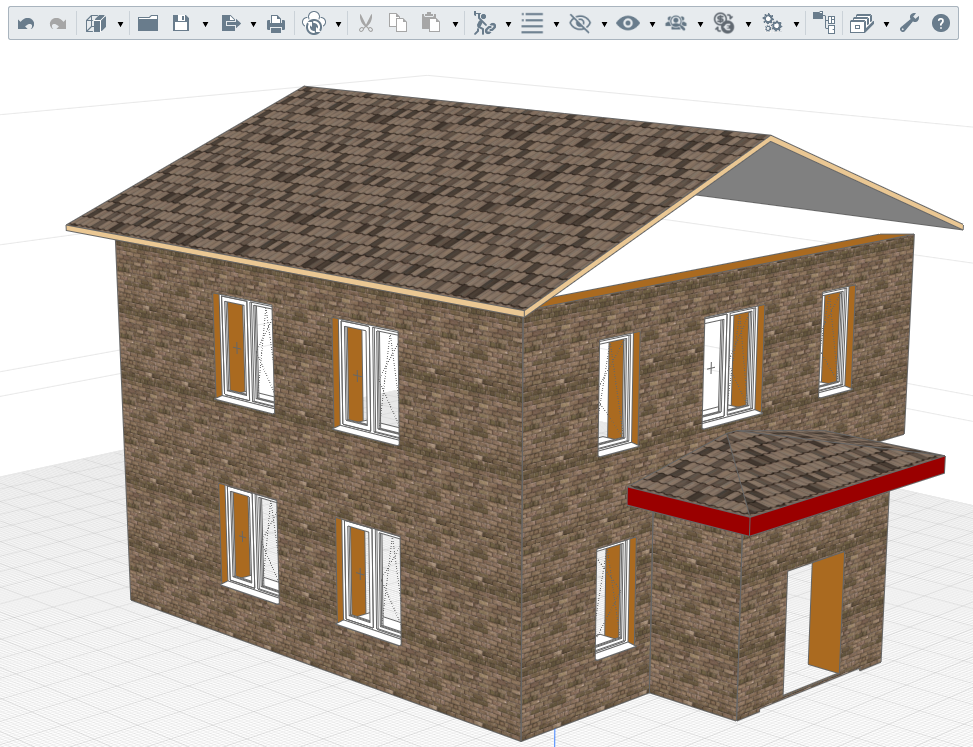

Чтобы оставить видимыми на 3D виде только элементы, отнесенные к сметной структуре, воспользуйтесь функцией "Изолировать отнесенные"









Метод постепенного скрытия обработанных (готовых) элементов, позволяет визуально контролировать назначение сметных свойств и отнесение элементов модели к сметной структуре. Выключение готовых элементов на текущем виде, помогает BIM-сметчику сфокусироваться на необработанных объектах и при необходимости разграничить выполненную работу в любой момент.
