Работа со сметными свойствами элементов модели |
<< Click to Display Table of Contents >>
|
![]() ![]() ![]() |
||
Show/Hide Hidden Text |
В основе технологии работы BIM-сметчика, лежит внесение в объекты модели сведений экономического свойства (сметных свойств) с использованием интеллектуальной экспертной системы "База знаний АВС". Перед назначением сметного свойства необходимо выделить один объект модели на 3D виде или плане уровня в главном окне приложения. Если этого не сделать или выделить более одного объекта, то при назначении сметного свойства последует соответствующее предупреждающее сообщение:

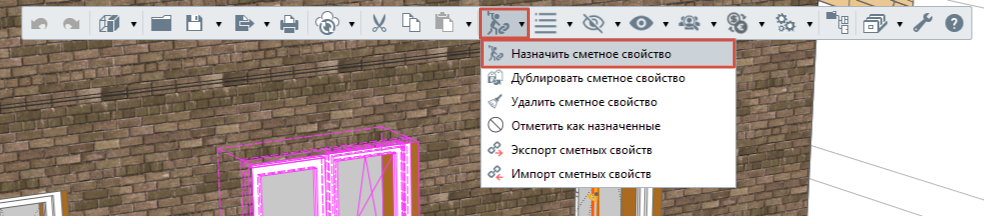

Выделите объект и выберите команду "Назначить сметное свойство".

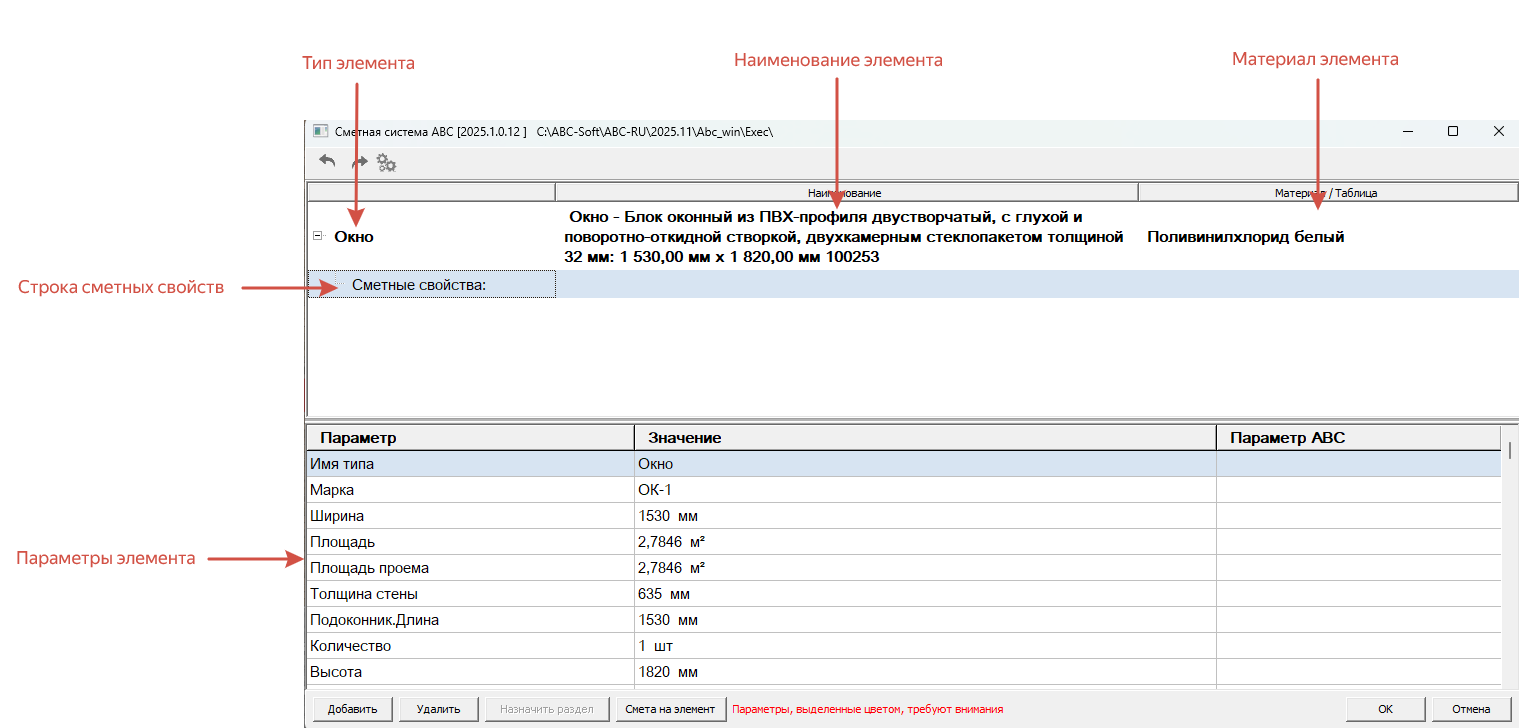

В открывшемся диалоговом окне "Сметная система АВС", расположен функционал по работе со сметными свойствами объектов модели. В качестве описания характеристики объекта, в каждом конкретном случае, используются доступные данные о наименовании объекта, стиля, его размерах, материале, структурном составе и.т.д.

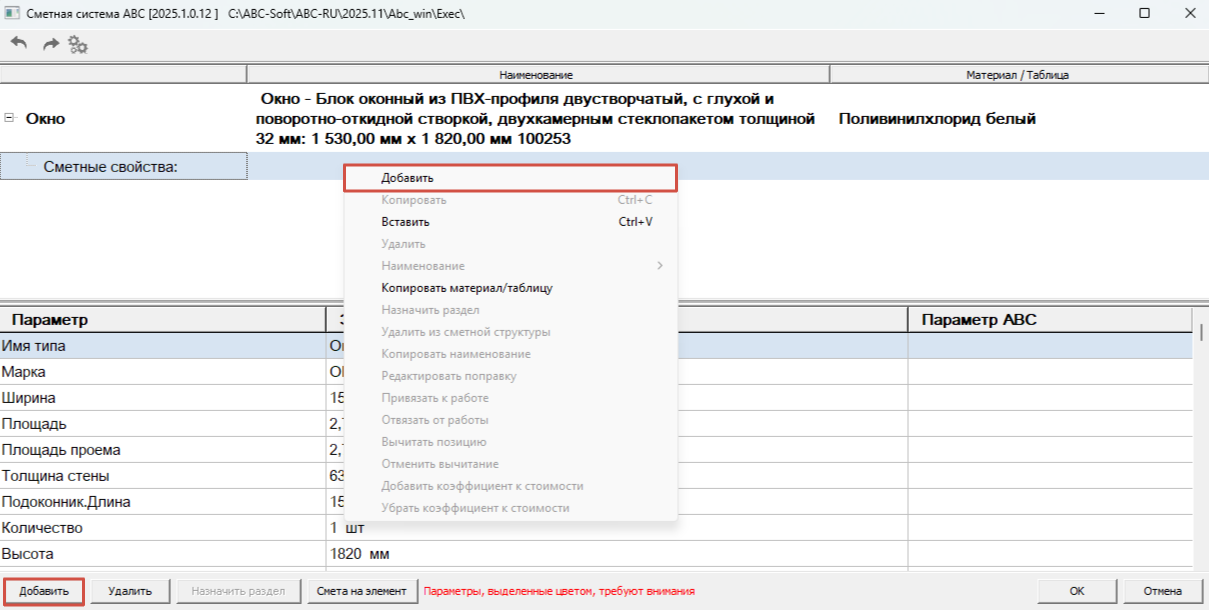

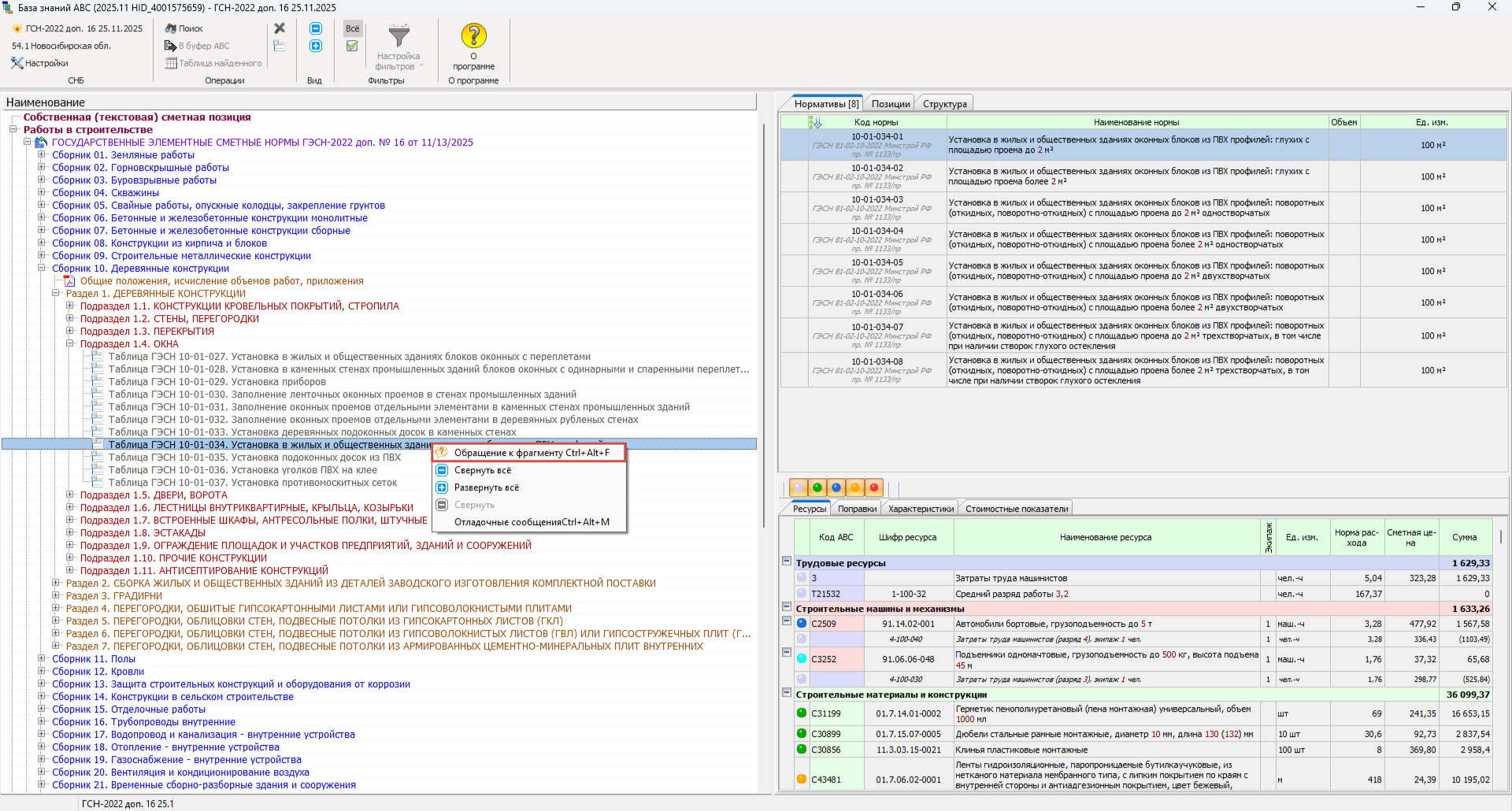

Выделите строку "Сметные свойства". В нижней части окна, отображаются считываемые значения параметров объекта модели, необходимые для сметной оценки. Нажмите кнопку "Добавить" или используйте клавиатурный аналог "Insert". Применимо также и контекстное меню, по нажатию правой кнопки мыши на строке "Сметные свойства". Происходит запуск формы "База знаний АВС". В иерархии Базы знаний, последовательно раскрывая уровни, сметный специалист выбирает подходящий фрагмент базы знаний (работу/материал/собственную текстовую позицию). При добавлении в качестве сметного свойства работы в иерерхии Базы знаний выбирается таблица работ. Выбор осуществляется двойным кликом левой кнопкой мыши, либо через контекстное меню с помозью функции "Обращение к фрагменту". Если Базе знаний необходимо уточнить, к какому параметру элемента привязать объем работ, то появляется диалоговое окно, в котором необходимо выбрать параметр элемента для привязки объема.

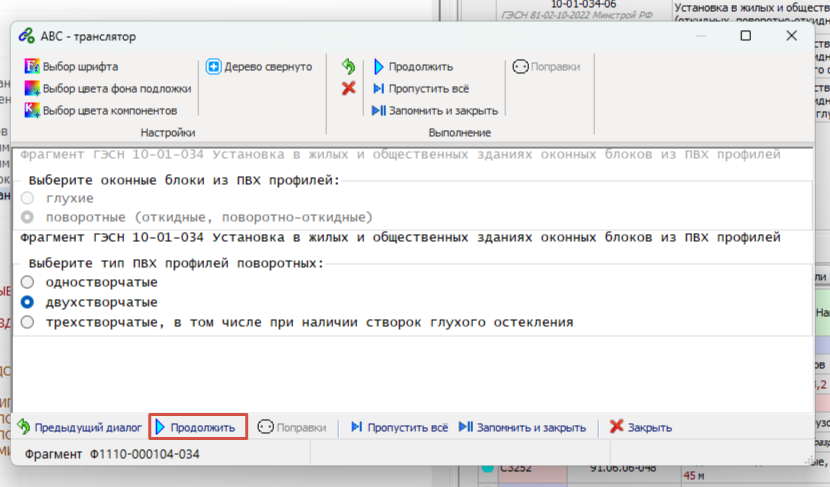

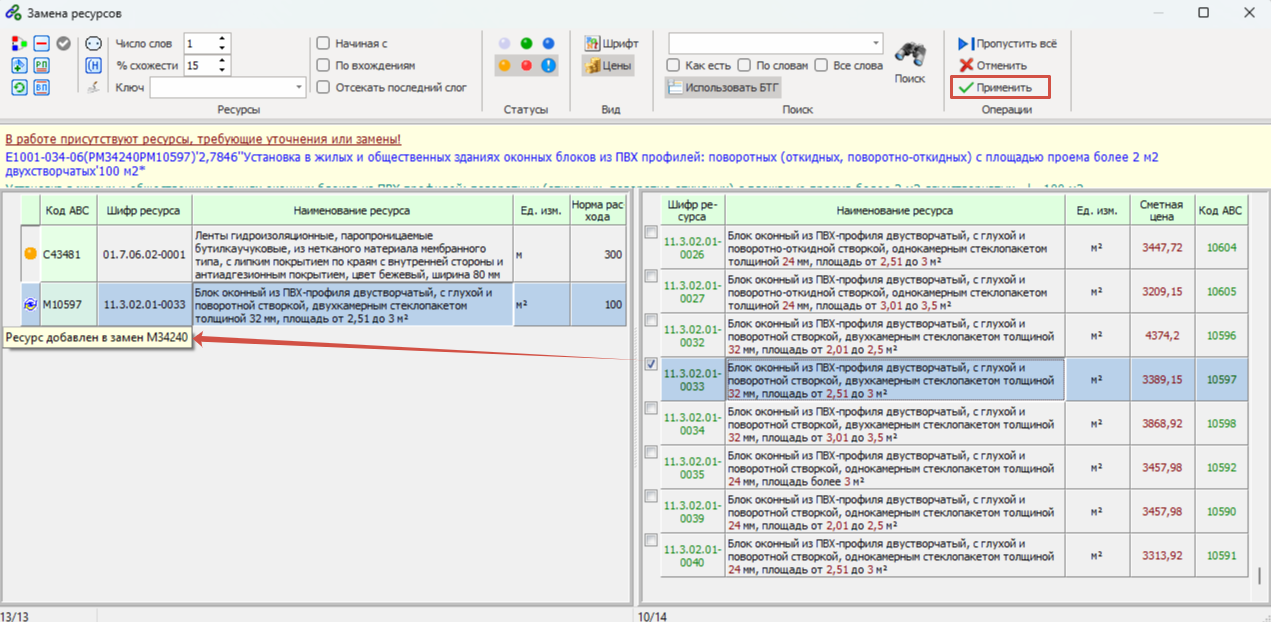

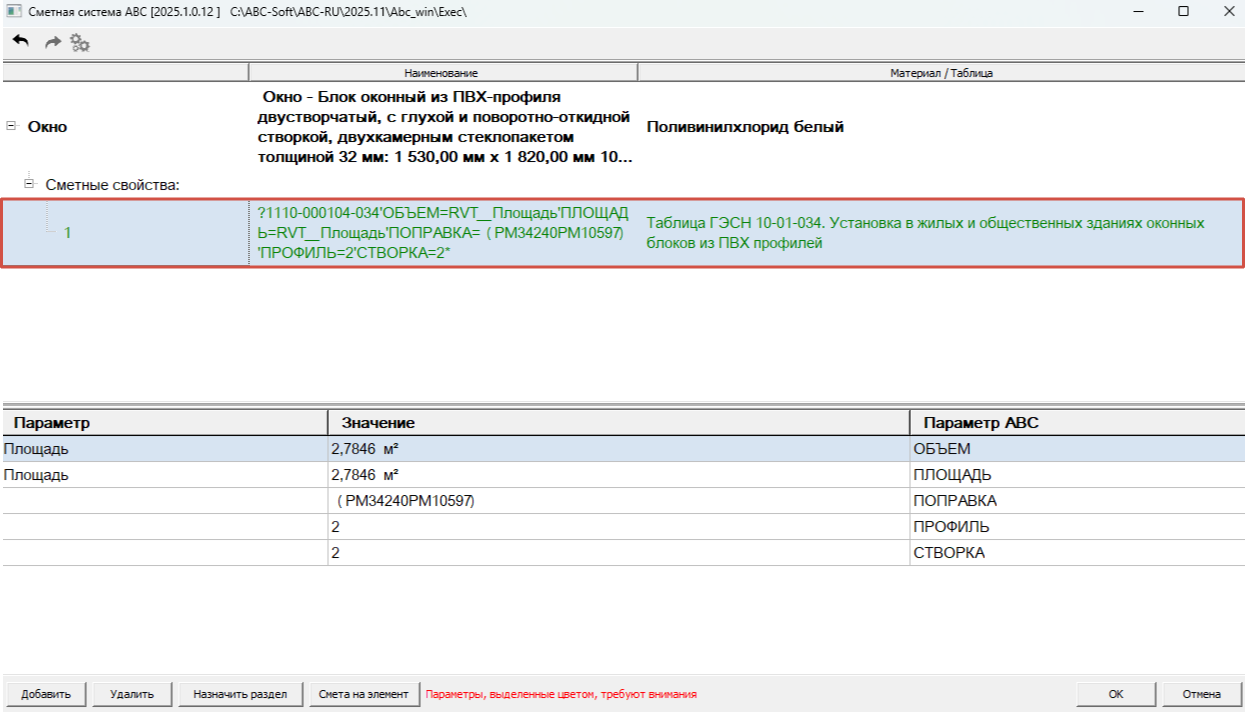

Далее запускается диалог с Базой знаний (транслятор стандартных фрагментов АВС), в котором необходимо ответить на уточняющие вопросы Базы знаний. Каждый из фрагментов содержит знания своего уровня, которые при обращении в диалоговом режиме последовательно задают пользователю вопросы инженерно-технического свойства. Следует отметить, что наличие вопросов или их отсутствие, зависит от степени готовности объектов модели дать ответы по средствам значений параметров, необходимых при трансляции фрагмента. Идеальный вариант - взаимодействие в автоматическом режиме элемента проекта и фрагмента "Базы знаний", где участие BIM-сметчика практически сведены к минимуму. По окончании поступления ответов и продвижения по "трассе решений" с помощью нажатия кнопки "Далее", формируются сметные результаты в виде обращения к фрагменту. При необходимости (опционально) можно произвести корректировку ресурсной части в соответствии со статусами ресурсов в диалоговом окне "Замена ресурсов". По завершении корректировки ресурсной части используем функцию Процесс формирования записи сметного свойства завершен. База знаний закрывается, открывается диалоговое окно "Сметная система АВС", где в строке "Сметные свойства", добавлен новый уровень с записью сметного свойства объекта модели. При выделении сформированной строки со сметным свойством, в нижней части окна, теперь уже, отображаются принятые после трансляции значения параметров стандартного фрагмента, а также становится активной функция "Назначить раздел".

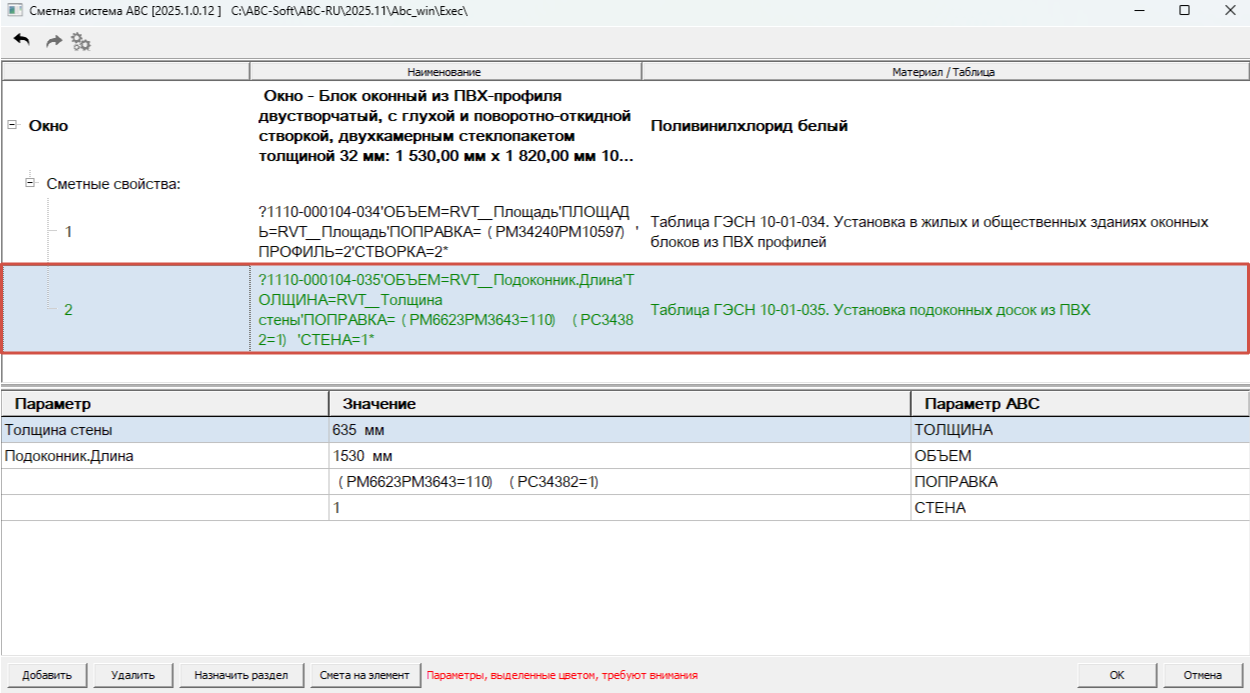

Чтобы завершить процедуру назначения сметных свойств данному элементу и сохранить результат нажимаем "ОК", после чего окно назначения закрывается. Одному элементу модели может быть назначено несколько сметных свойств. Для добавления дополнительного сметного свойства выделите элемент и воспользуйтесь функцией "Добавить". Произведите процедуру назначения по описанной выше схеме. Позиции, добавленные в текущей сессии назначения, будут отражены зеленым цветом. Ранее, назначенные сметные свойства - черным. Чтобы переназначить сметное свойство (заменить одно из назначенных на новое), дважды кликните левой кнопкой мыши по нужному сметному свойству. Выберите новый фрагмент из базы знаний (технологию). Сметное свойство будет перезаписано.
Важно! При вызове Базы знаний двойным щелчком левой кнопкой мыши по строке со сметным свойством это сметной свойство будет перезаписано.

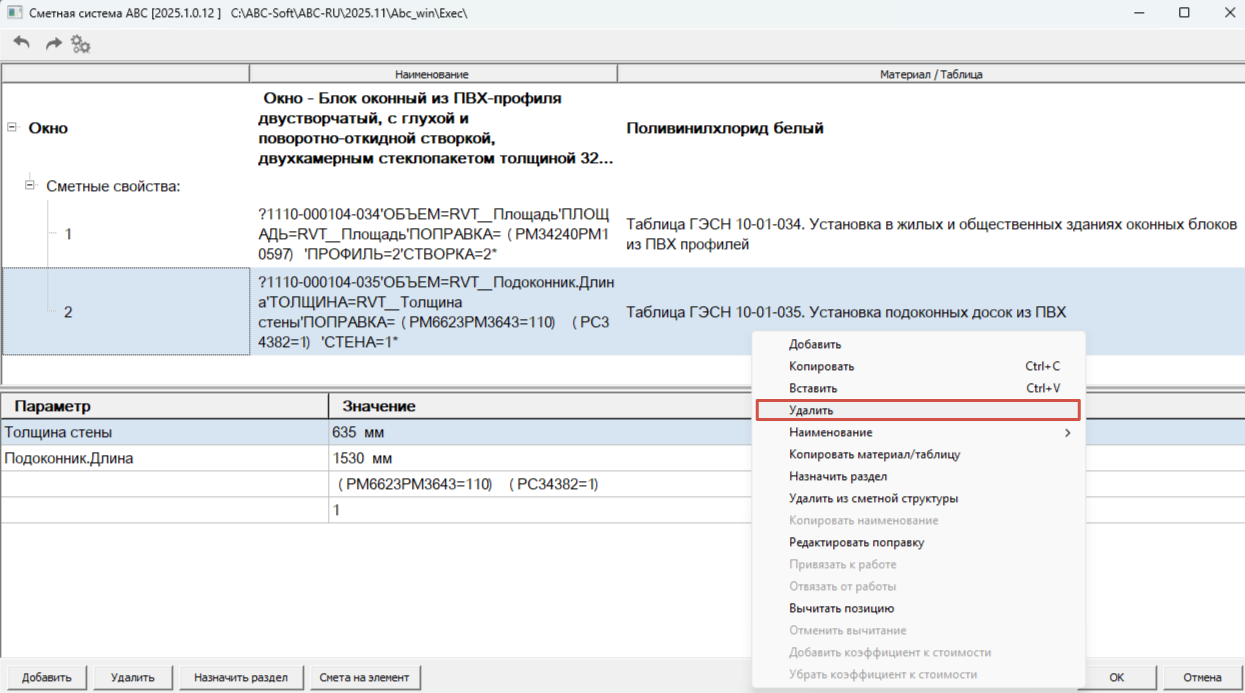

Для удаления сметного свойства выделите его левой кнопкой мыши и воспользуйтесь функцией "Удалить", клавиатурным аналогом "Delete" или контекстным меню.
Контекстное меню, помимо функций (добавить/удалить и копировать/вставить), также содержит возможность корректировки: •Копировать - копировать сметное свойство. Данная функция работает только в пределах текущего окна. •Наименование (заменить наименования сметного свойства как целиком "Заменить текст", так и частично "Добавить к тексту"); •Изменить ед.изм. - изменить единицу измерения выбранного сметного свойства; •Копировать материал/таблицу (позволяет забирать наименование позиции в буфер обмена для дальнейшего использования, к примеру поиска в "Базе знаний АВС" и др.); •Назначить раздел - отнести выделенные сметные свойства к разделу сметной структуры; •Удалить из сметной структуры - удалить выделенные сметные свойства из сметной структуры.

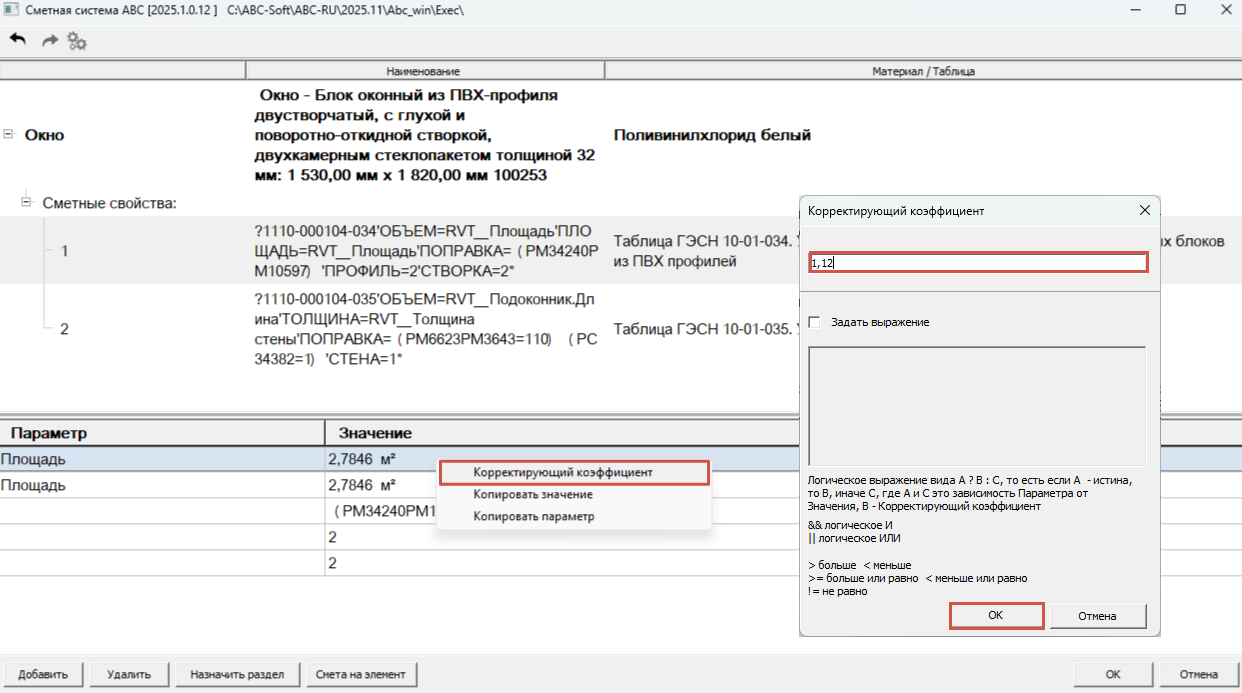

Допустимо откорректировать значения объемов параметров, поступающих из BIM-модели, необходимых для трансляции фрагмента, путем ввода соответствующего коэффициента.
Чтобы сохранить ваши действия нажмите кнопку "OK", для выхода без сохранения нажмите "Отмена", клавишу "Esc" или закройте окно "Сметная система АВС" при помощи значка
Просмотреть назначенные сметные свойства можно в окне назначения и в структуре проекта.

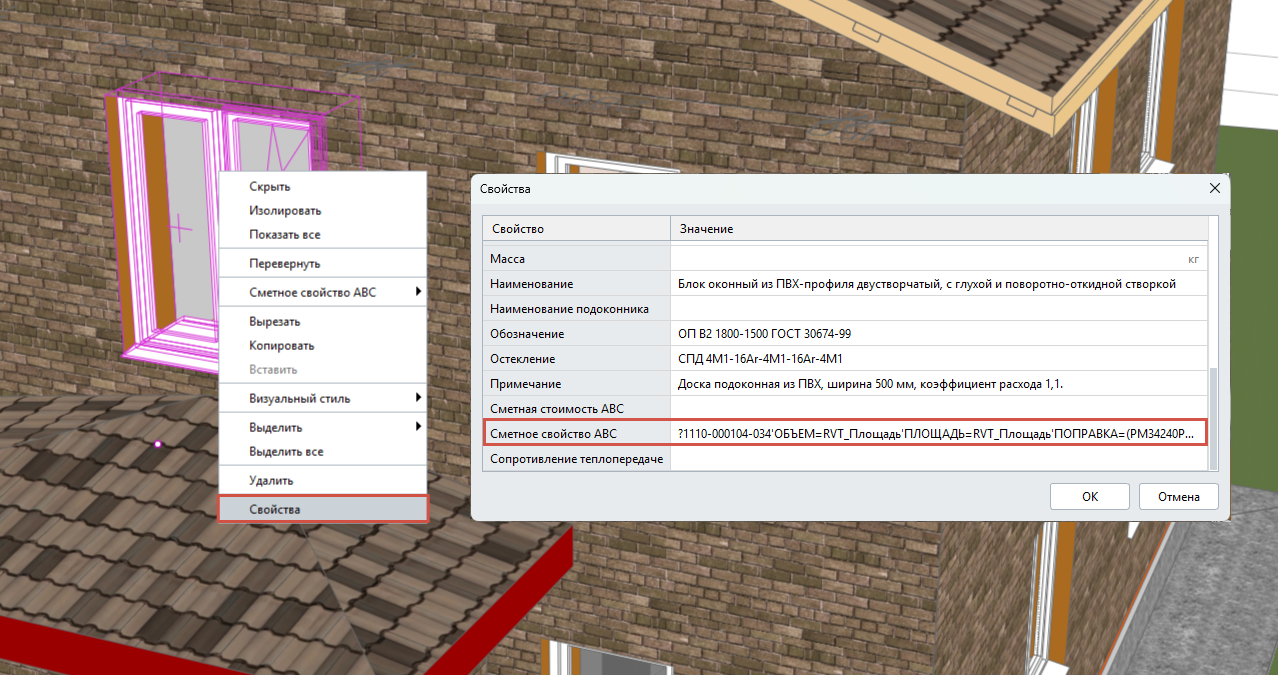

Помимо использования функций плагина, запись сметного свойства можно отследить в свойствах объекта с помощью стандартной команды программы Renga. Щелкните правой кнопкой мыши, наведя курсор на необходимый объект. В контекстном меню выберите команду "Свойства". Значение параметра "Сметное свойство АВС", при наличии, отображается в окне "Свойства".
|
Процедура назначения сметного свойства для многослойных объектов не отличается от назначения однослойным элементам. Разница состоит лишь в том, что структура отображаемой информации об объекте, внутри окна "Сметная система АВС" адаптивная, и видоизменяется в зависимости от типа многослойного объекта, обрабатываемого плагином. Функционал по добавлению, удалению и редактированию сметных свойств остается неизменным.

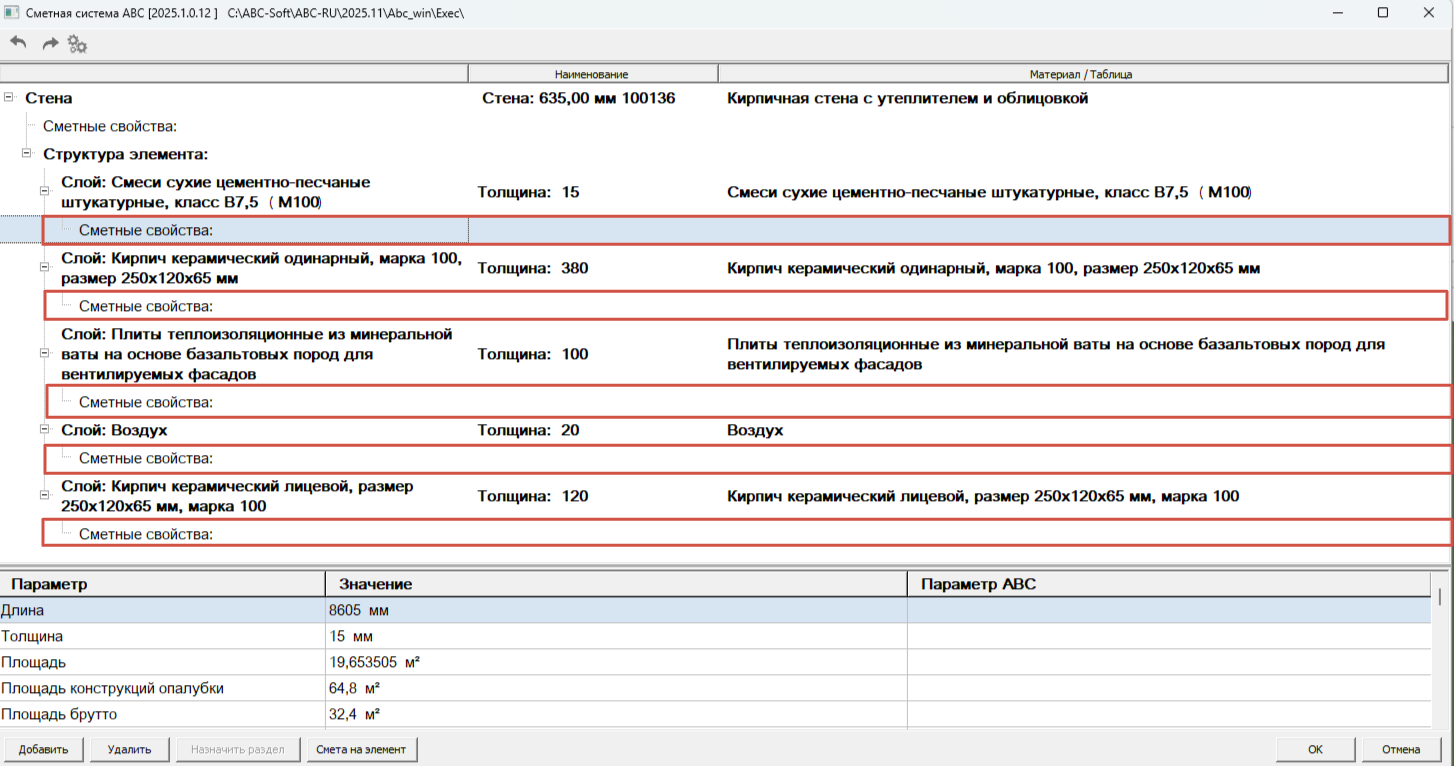

Окно "Сметная система АВС". Диалог назначения сметного свойства для многослойного объекта "Стена". Структурный состав многослойного стенового объекта описывается от "общего к частному" с указанием послойных характеристик каждого слоя (толщина, материал и др.). Сметные свойства, в зависимости от применяемой технологии на возведение конструкции, назначаются как в общий, так и в каждый слой или выборочно. К примеру, воздушная прослойка кладки, необязательно должна содержать сметное свойство. Допускается использование множества сметных свойств в одном слое.
ВАЖНО! Обратите внимание, что в зависимости от выделенного слоя меняется состав параметров и их значения. Во избежание некорректного считывания объемов, пожалуйста, назначайте сметные свойства соответственно выбранному слою и проверяйте значения параметров слоя перед началом назначения.
|

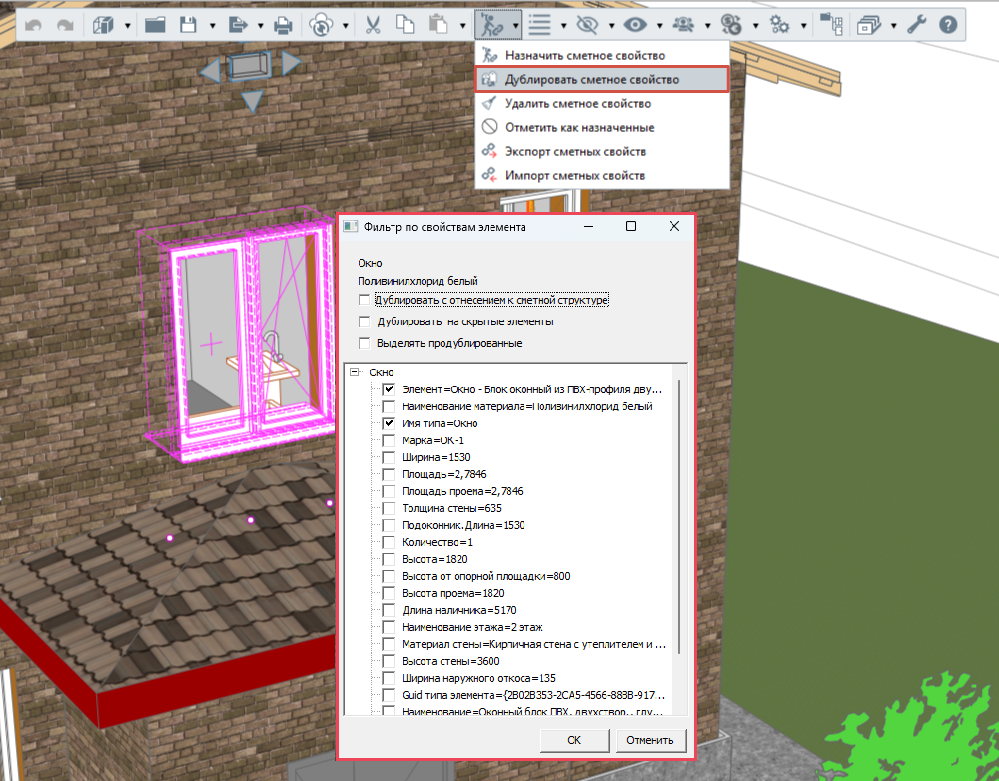

После формирования сметных решений и записи, соответствующих сметных свойств объекту модели, необходимо произвести "дублирование сметных свойств" для однотипных объектов проекта, с точки зрения сметной оценки. Автоматическое дублирование сметных свойств, производится на основе иерархии типов объектов и их свойств, а также с использованием собственных фильтров сметчика, реализованных функционалом плагина. За счет параметризации одно и то же сметное свойство может быть продублировано объектам с различной геометрической и атрибутивной составляющей. Выберите объект с уже назначенным сметным свойством. Активируйте команду плагина "Дублировать сметное свойство". Запускается диалоговое окно "Фильтр по свойствам элемента" Окно содержит: •основные характеристики объекта "донора" (тип, материал и др.); •поле со списком доступных значений параметров и свойств, выступающих в качестве критериев фильтрации для выборки объектов; •чекбокс дублирования с назначением в сметной структуре; •чекбокс дублирования на скрытые элементы.

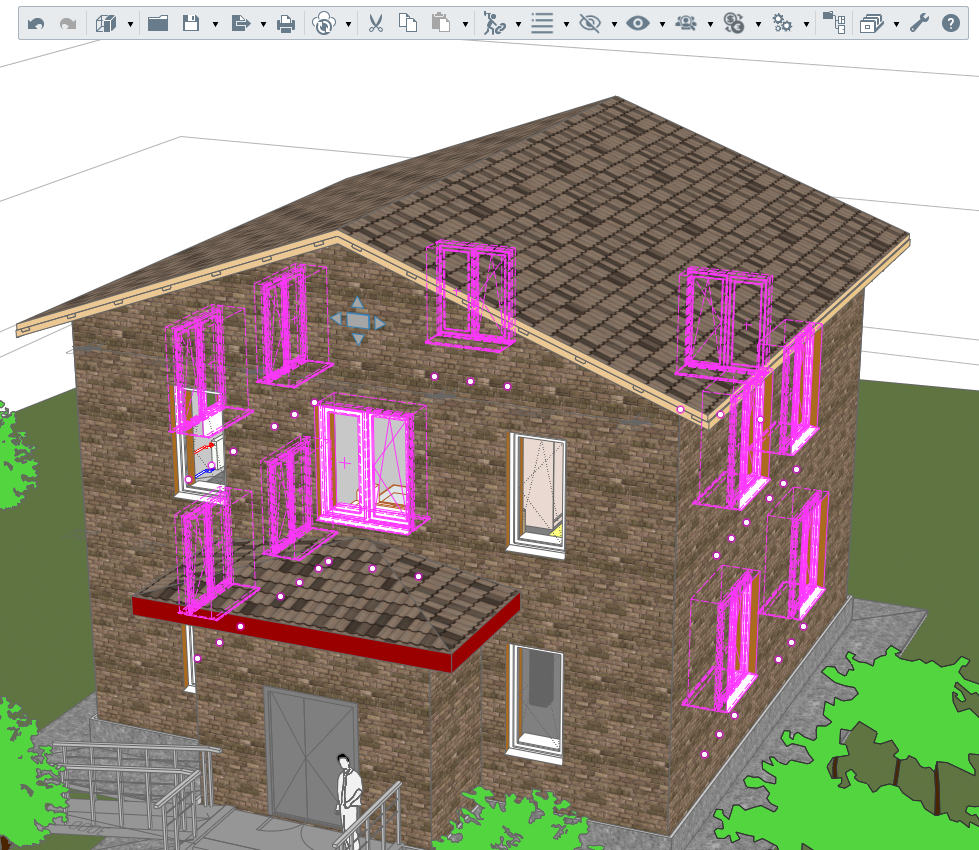

Выберите необходимое сочетание критериев фильтрации, отметив нужные пункты "галочкой". Нажмите "OK". После выбора соответствующего режима, в окне с сообщением будет отражена статистика дублирования. Значение со сметными свойствами присвоено выборке объектов согласно выбранным фильтрам. Объекты модели с продублированными сметными свойствами выделяются на активном виде. Можно визуально оценить результат назначения или использовать текущее состояние выделенных объектов для отнесения в иерархию сметной структуры (если дублирование было произведено без назначения в сметной структуре).
|

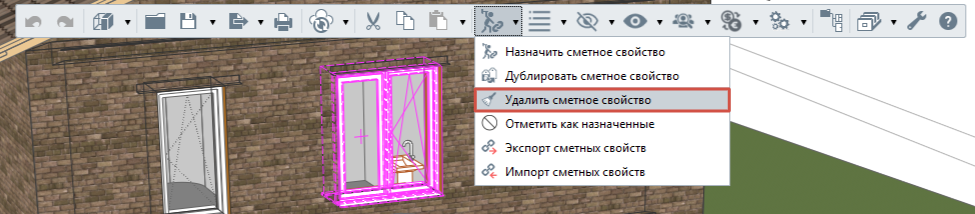

В процессе работы над проектом, возникает необходимость в полной очистке элементов от сметных свойств. Чтобы удалить значение сметного свойства, выделите необходимые объекты, весь проект целиком или используйте текущее состояние выделенных объектов в главном окне приложения. Активируйте команду "Удалить сметное свойство". В окне сообщения будет отражена статистика очистки сметных свойств.

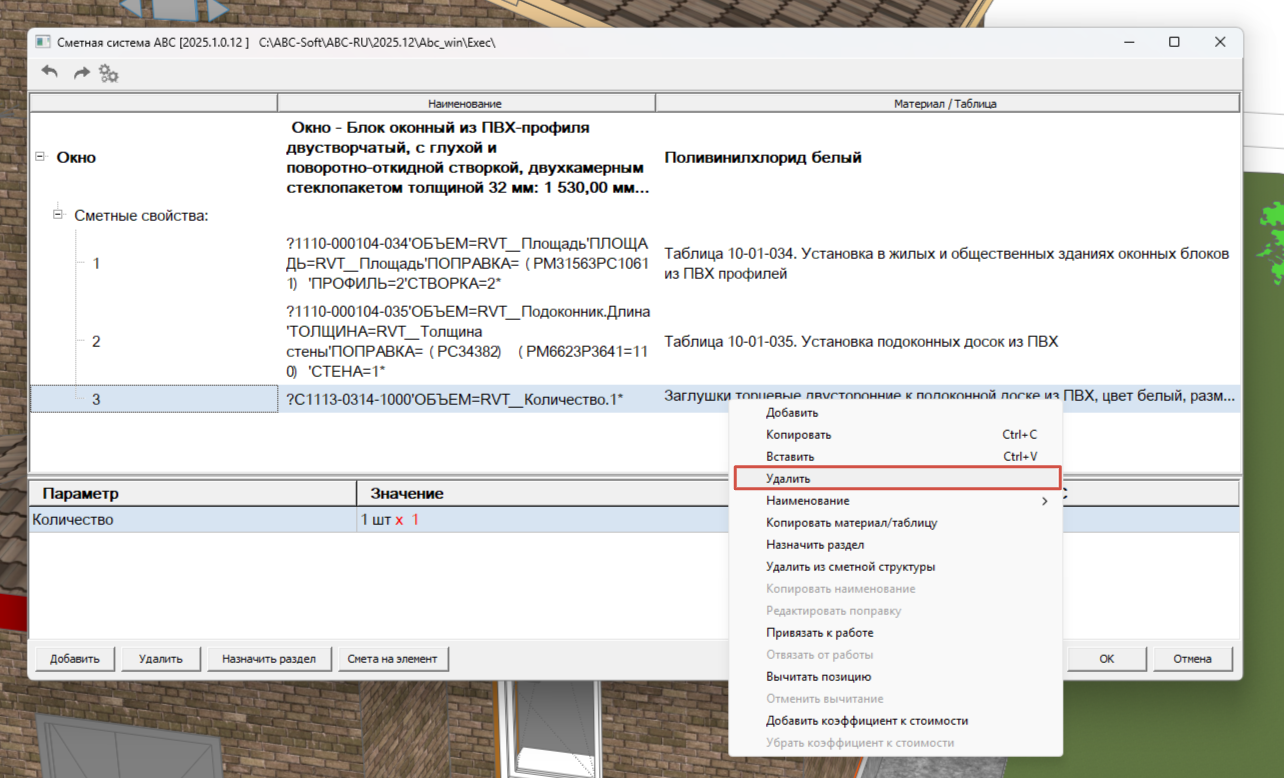

Если требуется удалить сметные свойства частично, то необходимо открыть окно назначения, выделить нужные сметные свойства и воспользоваться функцией "Удалить".
|
Не редко в процессе работы над BIM-моделью требуется передать сметные свойства в более новую версию проекта или в другой проект. Для этого в Плагине АВС реализован функционал экспорта и импорта сметных свойств. Файл экспорта сметных свойств может быть создан на основе ID элемента или на основе стиля. Экспорт на основе ID элемента подходит для таких случаев, когда сметные свойства необходимо передать в точно такой же проект или в другую версию этого же проекта. Экспорт на основе стиля применяется для проектов, выполненных на основе шаблона исходного проекта.
Чтобы экспортировать сметные свойства, в меню "Сметное свойство" выберите функцию "Экспорт сметных свойств".
На экране появится окно, в котором необходимо указать условие экспорта.
Экспорт на основе экземпляра
Если необходимо сделать экспорт на основе экземпляра (для передачи в более новую версию этого же проекта), активируйте чекбокс "На основе экземпляра" и нажмите "Да".
В появившемся окне необходимо выбрать папку для сохранения текстового файла, а также указать его имя и нажать "Сохранить".
Экспортированные сметные свойства сохранятся в выбранной папке в виде текстового файла с заданным именем. На экране появится подтверждающее сообщение.
Экспорт на основе стиля
Если необходимо сделать экспорт на основе стили (для передачи в другой проект, созданный на основе шаблона текущего проекта), оставьте чекбокс "На основе экземпляра" пустым и нажмите "Да".
При отсутствии выделенных на момент экспорта элементов на экране появится окно, в котором необходимо выбрать нужный вариант: "Да", если необходим экспорт сметных свойств всех элементов проекта; "Нет" или "Отмена" если необходимо отменить экспорт и выбрать конкретные элементы для экспорта.
В появившемся окне необходимо выбрать папку для сохранения текстового файла, а также указать его имя и нажать "Сохранить".
Экспортированные сметные свойства сохранятся в выбранной папке в виде текстового файла с заданным именем. На экране появится подтверждающее сообщение.
|
Чтобы загрузить в проект ранее экспортированные сметные свойства, нужно воспользоваться функцией "Импорт сметных свойств" в меню "Сметное свойство".
В появившемся окне выберите нужный экспортированный ранее файл и нажмите "Открыть".
По завершении экспорта на экране появится соответствующее сообщение.
Элементы, на которые был произведен импорт сметных свойств, будут однократно подсвечены цветом.
|
