В Плагине АВС реализована возможность импортировать в проект данные о сметной стоимости элементов. Сметная стоимость элементов хранится в параметре "Сметная стоимость АВС".

При отсутствии значения в параметре "Сметная стоимость АВС" будет указано значение "0.00".

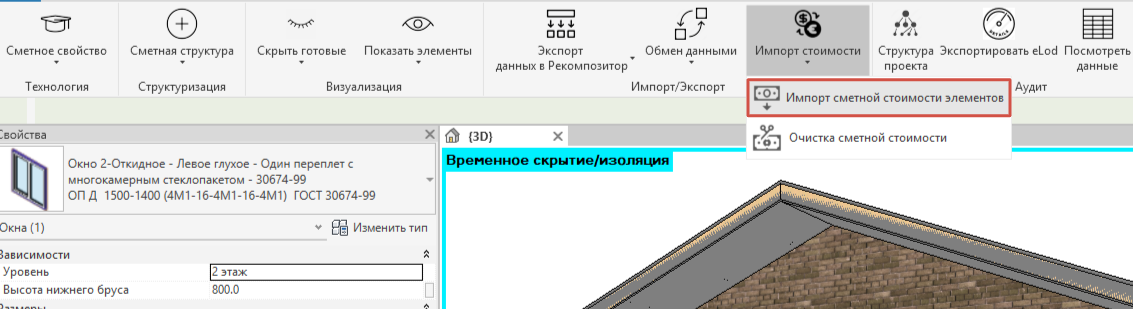

Для импорта сметной стоимости необходим файл проекта Рекомпозитора в формате *.rcfx. Данный файл загружается в проект при помощи функции "Импорт сметной стоимости".

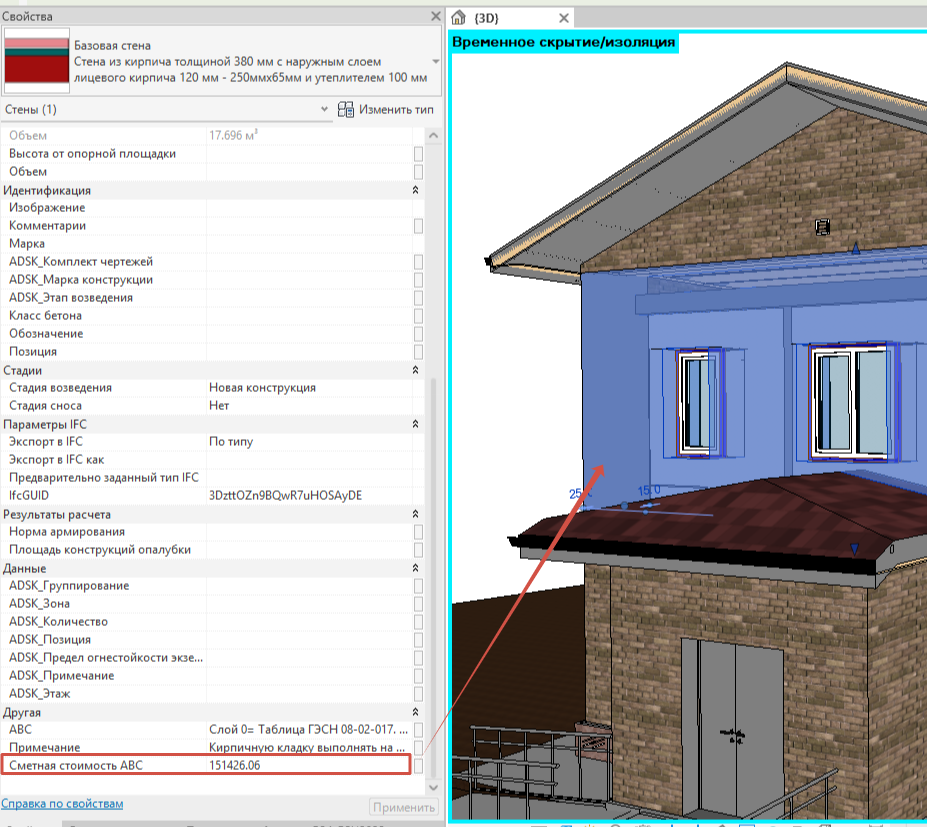

По завершении импорта сметная стоимость элемента отобразится в параметре "Сметная стоимость АВС".

Сметная стоимость АВС - это статический параметр элемента, имеющий фиксированное значение, записанное в момент импорта сметной стоимости в проект.

Чтобы актуализировать данные о сметной стоимости элементов, необходимо выполнить расчет актуальных данных в Рекомпозиторе и импортировать сметную стоимость в проект.

Результатом работы BIM-сметчика с моделью является формирование файлов (формата *.rcfr) обработки элементов модели с назначенными сметными свойствами.

Экспортировать можно как все объекты модели на текущем виде (доступна опция выгрузки скрытых элементов), так и предварительно выделенную выборку элементов.

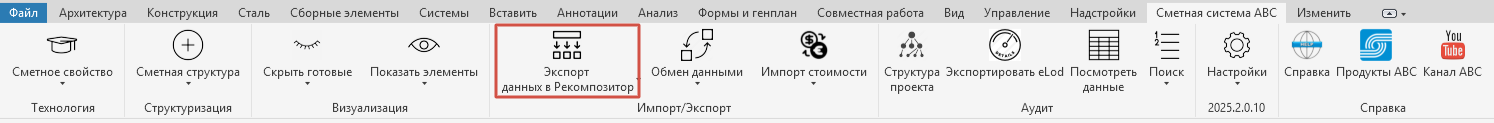

Для экспорта всех элементов модели активируйте инструмент 4.1 без предварительно выделенных элементов.

В окне "АВС" необходимо уточнить опцию "Выгрузить все объекты, включая видимые не только на 3d виде".

Если требуется выгрузка всех элементов модели, включая ранее скрытые на текущем виде, поставьте галочку. Для выгрузки всех элементов, только видимых на текущем виде, опция не активируется.

После подтверждения, и нажатия кнопки "Да", выводится сообщение о количестве выгружаемых элементов.

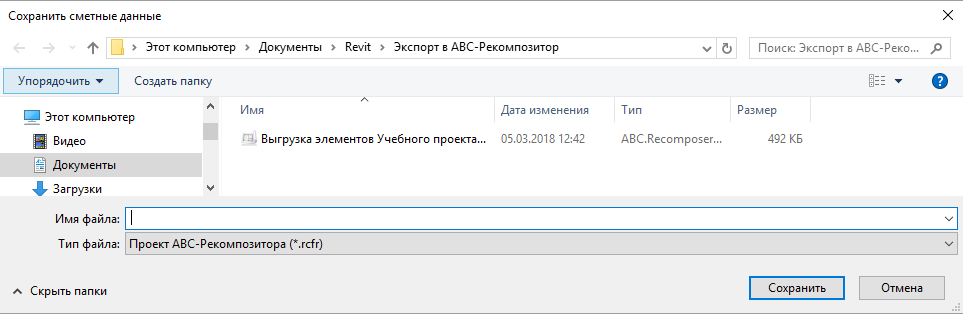

В диалоговом окне "Сохранить сметные данные" необходимо указать путь к папке и имя экспортируемого файла (*.rcfr) или воспользоваться созданным ранее файлом, указав его в окне диалога. Далее "Сохранить".

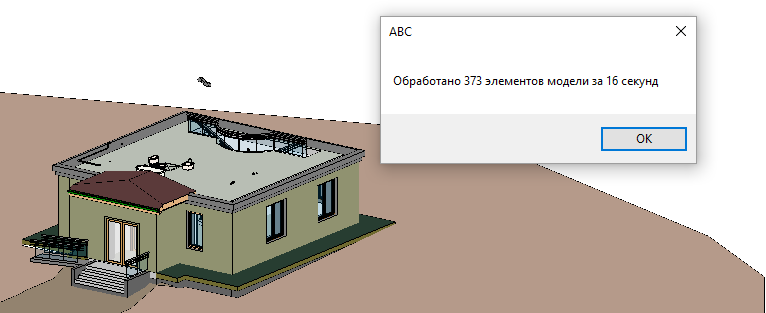

После формирования файла и скрытия выгруженных элементов на текущем виде выводится сообщение.

Файл выгрузки сформирован по всем элементам модели с присвоенными сметными свойствами.

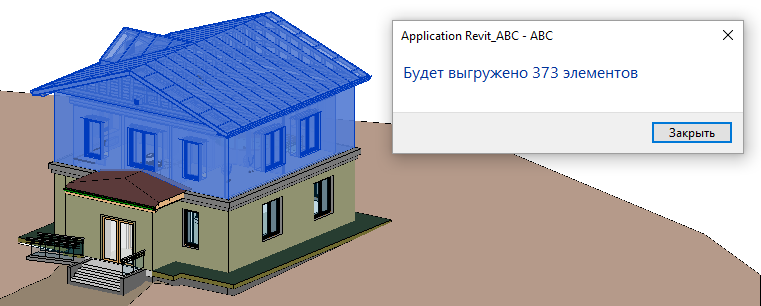

Для экспорта части элементов модели, предварительно выделите выборку элементов, затем активируйте инструмент 4.1.

Далее "Закрыть".

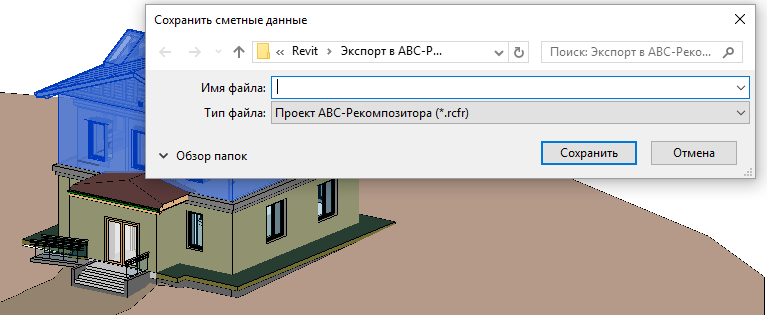

В диалоговом окне "Сохранить сметные данные", указываем путь к папке и имя экспортируемого файла. Далее "Сохранить".

После формирования файла и скрытия выгруженных элементов на текущем виде выводится сообщение.

Далее "OK". Файл выгрузки сформирован только для выделенных элементов с присвоенными сметными свойствами.

После обработки и выгрузки всех элементов проекта запустите АВС-Рекомпозитор и продолжите работу. Подробнее о работе в АВС-Рекомпозиторе читайте в разделе "АВС-Рекомпозитор. Руководство пользователя".

Для сокращения трудоемкости работы BIM-сметчика и возможности использования ранее созданных наработок (библиотечных сметных решений), предусмотрен перенос (импорт/экспорт) сметных свойств элементов модели и сметной структуры со связями элементов в проекте.

Перенос сметных свойств из проекта в проект, осуществляется между идентичными типоразмерами семейств. Все новые объекты модели в проектах, должны создаваться на базе ранее использованных семейств, сохраненных в файле шаблона проекта Revit. Только в этом случае, можно говорить о корректном переносе данных.

В случае сметных структур, импорт/экспорт допустим только в рамках одного и того же проекта, где и создавалась структура и связи элементов с ней.

В обоих случаях перенос сметных данных можно осуществлять, как частично (предварительно выбрав объекты до запуска инструмента), так и полностью (по умолчанию).

Контейнером для переноса сметных свойств элементов проекта выступает файл в формате (*.txt).

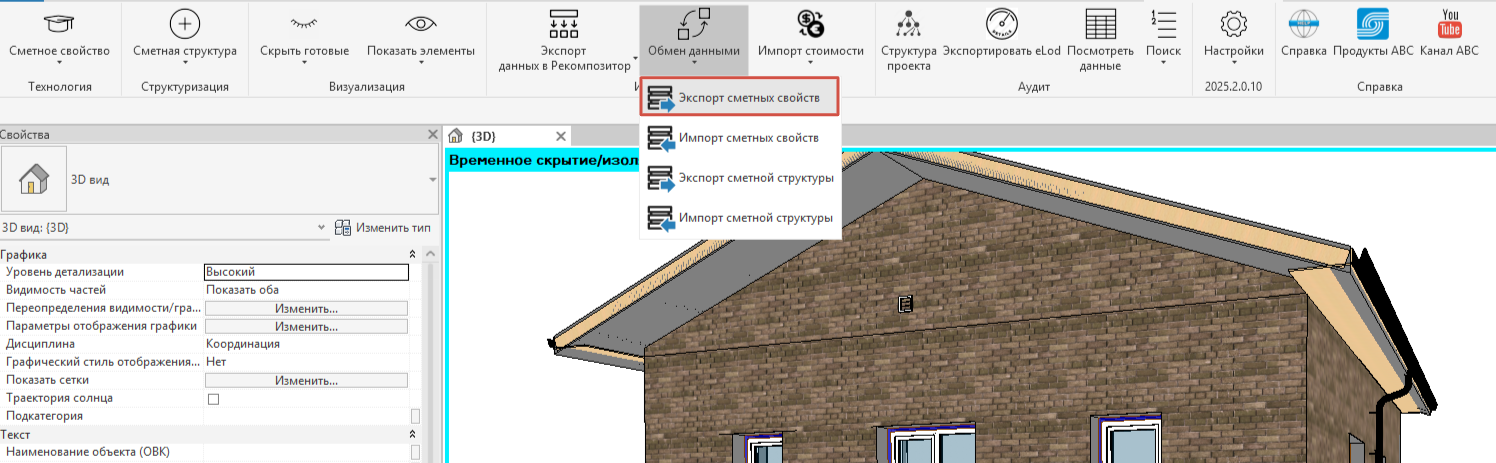

Для экспорта сметных свойств в файл, выберите в выпадающем списке вкладки "Обмен данными" функцию "Экспорт сметных свойств".

В качестве определяющих опций, доступно 2 режима экспорта, на основе ID: элемента (экземпляра) или типа.

При активации чекбокса "На основе экземпляра", экспорт сметных свойств, осуществляется точечно (поэлементно). По умолчанию выгрузка данных происходит на основе типоразмеров семейств Revit.

Далее необходимо подтвердить экспорт сметных свойств у всех элементов проекта, нажав в появившемся окне "Да".

При экспорте на основе экземпляра на экране появляется окно с информацией о количестве экземпляров, у которых экспортируются сметные свойства.

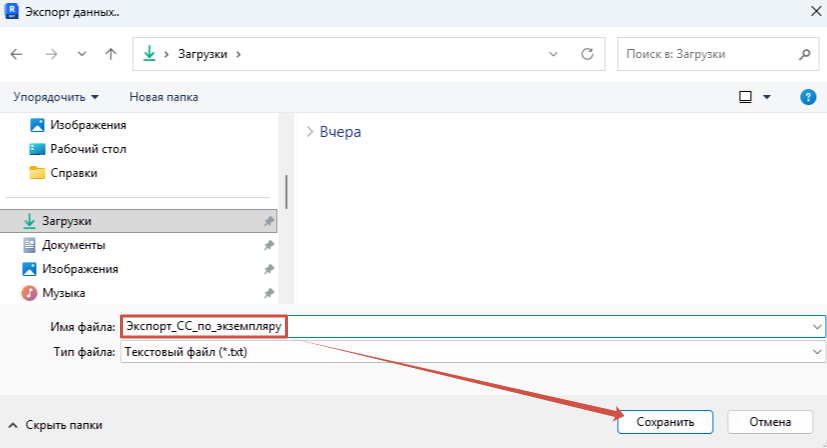

Выберите папку для сохранения файла, введите имя файла и нажмите "Сохранить".

По завершении формирования файла экспорт на экране появится подтверждающее сообщение.

Экспорт на основе типа (с пустым чекбоксом "На основе экземпляра") производится аналогичным образом. При наличии в модели элементов одного типа, но содержащих различные сметные свойства АВС, будет предложена возможность сохранить файл протокола.

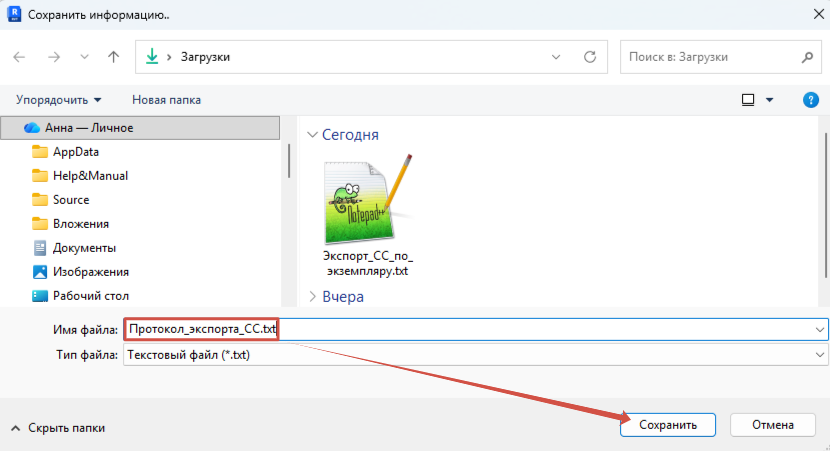

При нажатии "Да" на экране появится окно, в котором необходимо выбрать папку и указать имя сохраняемого протокола.

Затем выводится сообщение о количестве типов, занесенных в текстовый файл с соответствующими параметрами АВС.

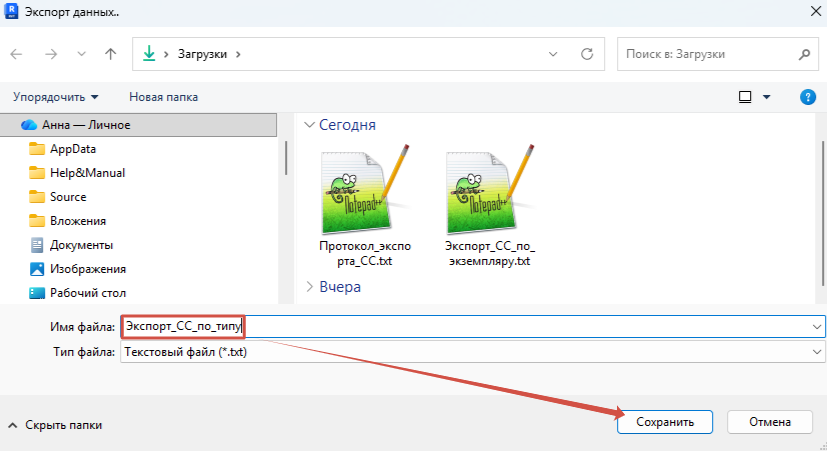

Далее в появившемся окне экспорта данных необходимо указать путь к папке и имя экспортируемого файла.

Формирование файлов протокола и экспорта завершено.

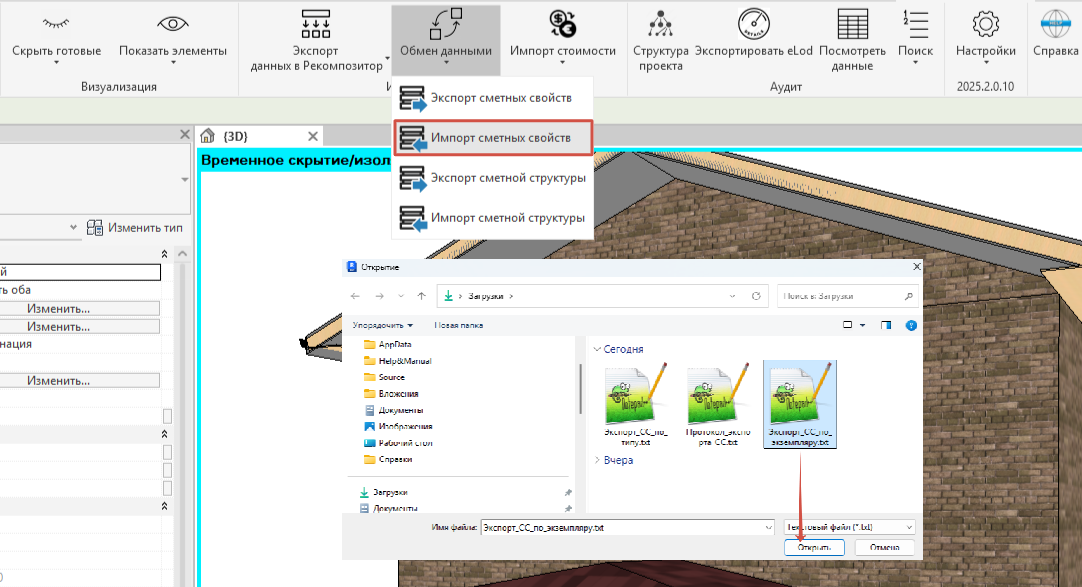

Для автоматического назначения (импорта) ранее принятых сметных решений (сметных свойств) элементам проекта из файла, воспользуйтесь функцией "Импорт сметных свойств" во вкладке "Обмен данными". В диалоговом окне "Открытие" необходимо выбрать файл, со сметными свойствами, подтвердив выбор нажатием "Открыть".

В появившемся диалоговом окне необходимо указать, импортировать свойства только на те объекты, которые в данный момент отображены на 3D виде ("Да") или на все, в том числе скрытые объекты ("Нет").

В некоторых случаях на экране может появится окно с информацией о том,  свойство АВС для некоторых элементов импортировать не удалось. В данном случае можно сохранить файл с информацией об этих элементах, после чего выяснить и устранить причину ошибки.

При успешном импорте выводится сообщение о количестве установленных значений параметра АВС элементам модели.

Импорт сметных свойств завершен.

Инструменты "Экспорт сметной структуры" и "Импорт сметной структуры" применяются аналогично по описанной выше схеме.
