Функционально инструменты визуализации делятся на два основных типа: скрытие и отображение элементов модели.
Для выключения элементов модели из поля зрения на виде, применяются инструменты раскрывающегося списка 3.1 "Скрыть готовые". В качестве критериев для скрытия используются объекты:
•со сметным свойством;
•отнесенные к сметной структуре.
Для отображения ранее скрытых элементов модели, применяются инструменты раскрывающегося списка 3.2 "Показать объекты":
•с назначенным сметным свойством или отнесенные к сметной структуре (инструмент "Скрытые АВС");
•скрытые средствами визуализации плагина АВС или BIM-системы Revit (инструмент "Все объекты").
К средствам визуализации плагина АВС относятся вышеперечисленные инструменты скрытия, а к BIM-системе Revit "Временное скрытие/изоляция", "Скрыть при просмотре").
Метод постепенного скрытия обработанных (готовых) элементов, позволяет визуально проконтролировать назначение сметных свойств и отнесение элементов модели к сметной структуре. Выключение готовых элементов на виде, помогает BIM-сметчику сфокусироваться на необработанных элементах и при необходимости разграничить выполненную работу в любой момент.

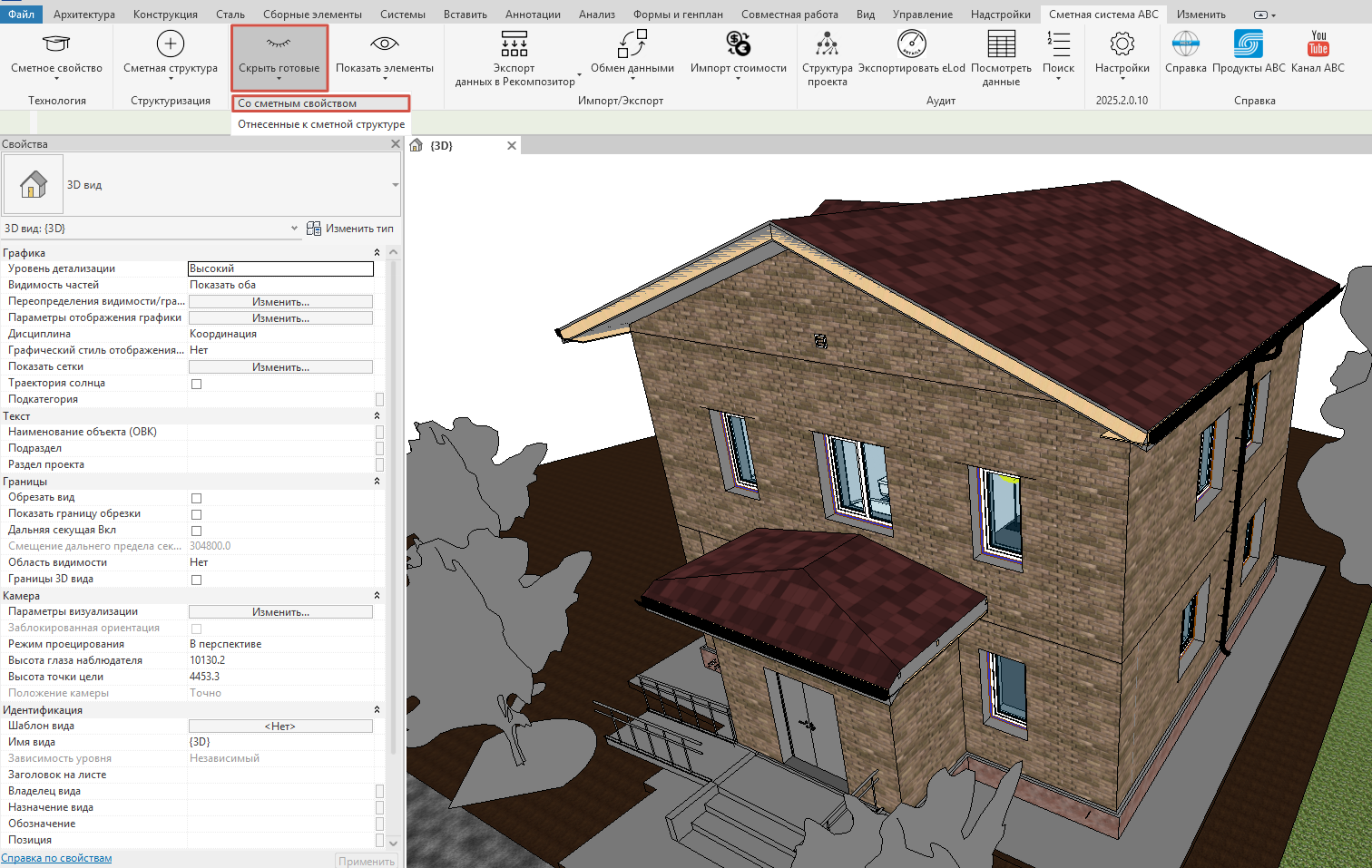

Вид модели до скрытия элементов со сметным свойством.

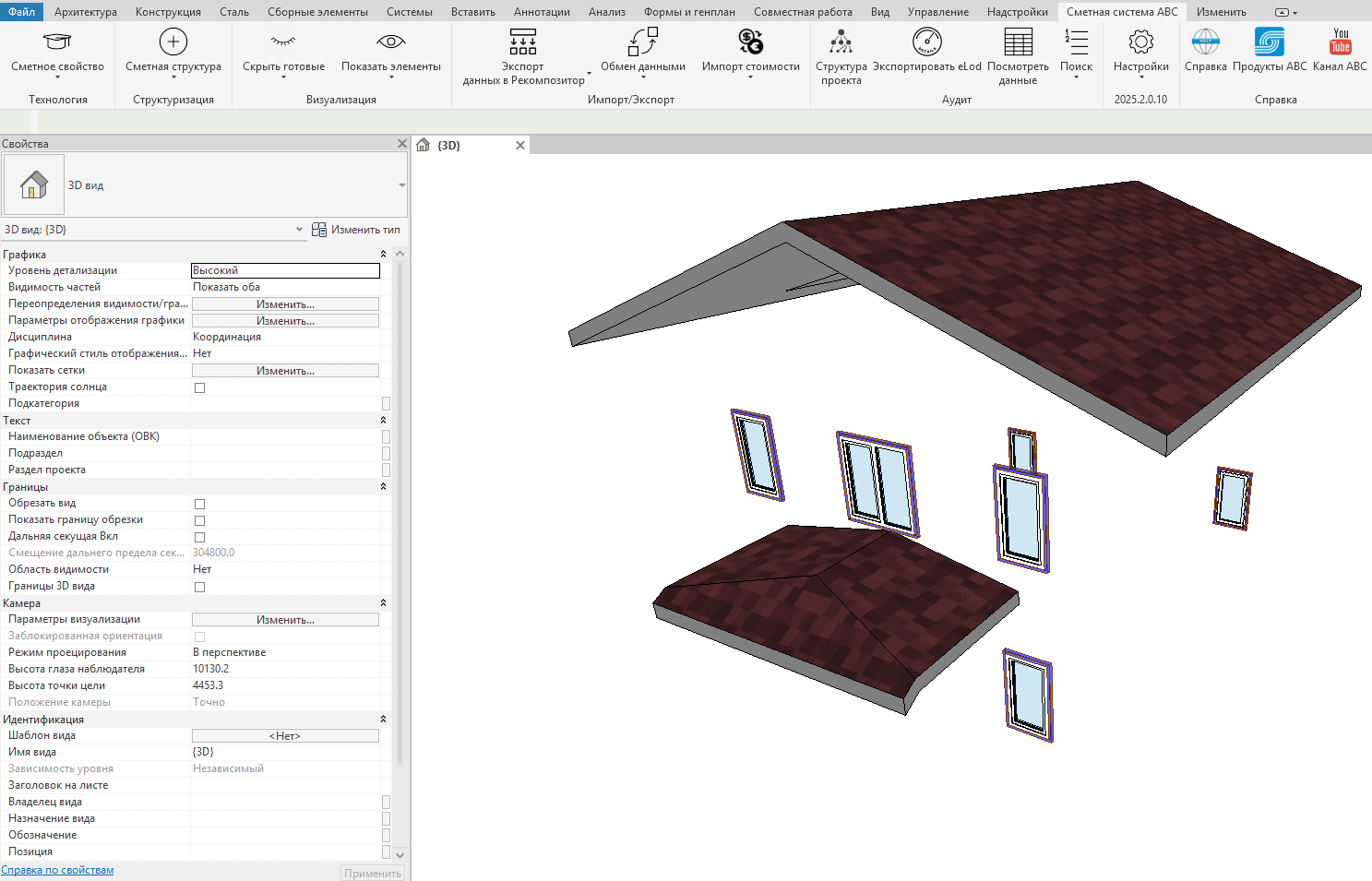

Вид модели после скрытия элементов со сметным свойством.
