Построение сметной структуры

Top  Previous  Next

В ручном режиме



Для преобразования проектных данных необходимо создать сметную структуру в том виде, в котором требует применяемая в проекте система сметного ценообразования и выпуска сметной документации. В тех случаях, когда сметная структура не создавалась заранее либо требования методических положений по выпуску сметной документации отличаются от использованных в BIM модели, необходимо создать такую сметную структуру самостоятельно средствами Рекомпозитора.

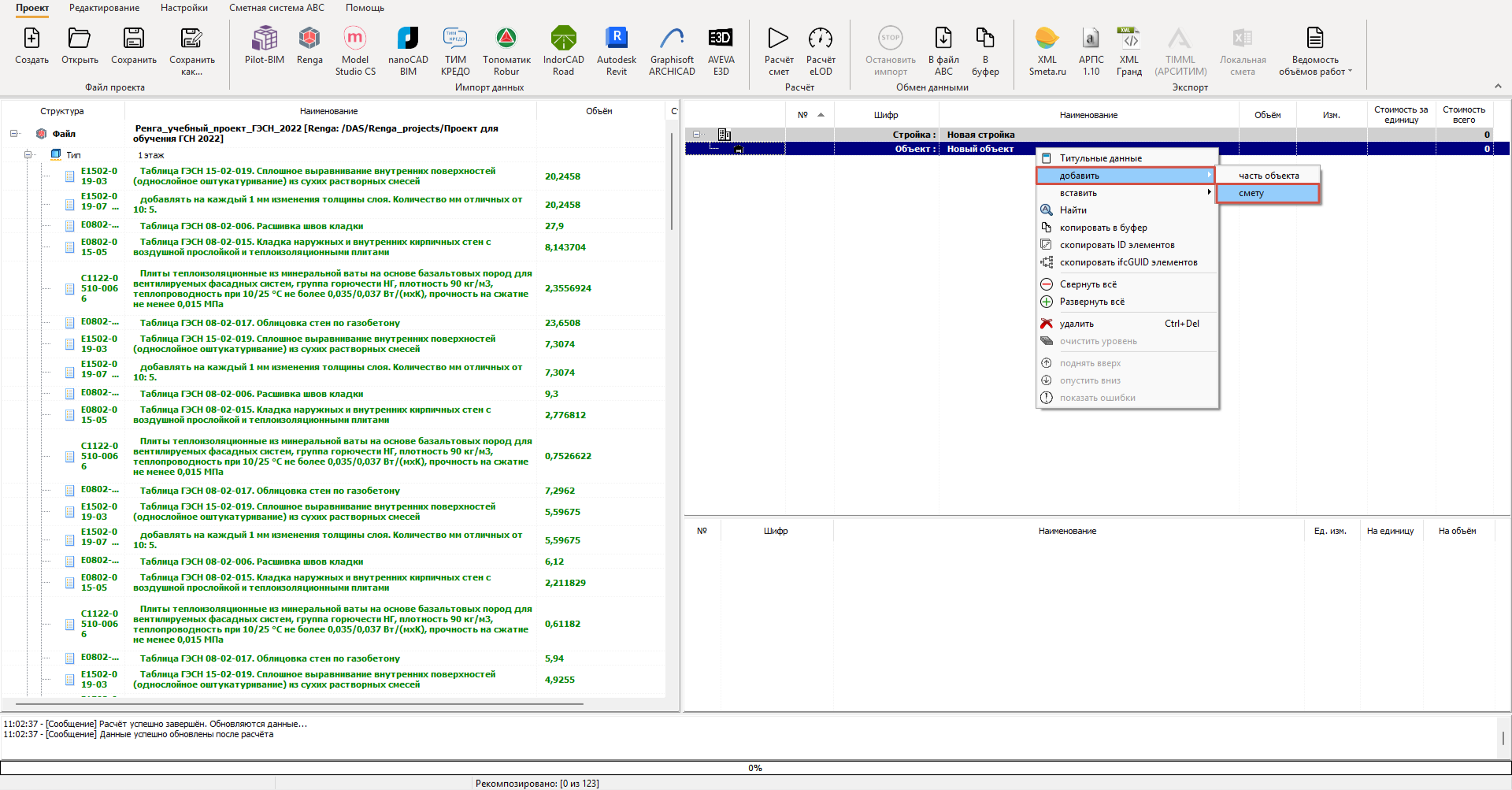

Для этого в правой части окна программы нажмите правую клавишу мыши на свободном поле, выберите пункт «добавить» в появившемся контекстном меню, а затем выберите тот уровень иерархии, который будет верхним при построении структуры. Верхним уровнем иерархии может быть стройка, очередь, объект, часть объекта или смета.



clip0121



Для добавления вложенных уровней необходимо выделить нужный уровень, нажать правую клавишу мыши и добавить новый уровень в соответствии с требованиями структуры. При этом на каждом из уровней сметной структуры для вложения будут доступны только нижестоящие по иерархии уровни (пример: для уровня смета будут доступны для добавления только часть сметы, отдел, раздел и подраздел).



В автоматическом режиме



Если сметная структура разрабатывалась ранее и хранится в имеющемся проекте Рекомпозитора, или создавалась в АВС, можно загрузить её в проект.



1. Загрузка сметной структуры из готового проекта

Для загрузки сметной структуры из готового проекта нужно нажать кнопку «Из готового проекта» в разделе "Сметная структура" вкладки "Редактирование". Откроется диалог открытия проекта Рекомпозитора и после выбора необходимого файла произойдёт загрузка сметной структуры.



clip0122



Готовая структура появится в правой части окна программы.



2. Загрузка сметной структуры из АВС

Чтобы загрузить сметную структуру из файла АВС, необходимо сохранить структурированные в АВС исходные или расчетные данные в выбранный файл на компьютере.



clip0125



Затем необходимо воспользоваться функцией «Из файла АВС» в разделе "Сметная структура" вкладки "Редактирование". В появившемся окне нужно выбрать ранее сохраненный файл АВС, после чего сметная структура этого файла будет загружена в рекомпозитор.



clip0123



clip0124
