Перед началом работы с программой необходимо подготовить данные для преобразования в выбранной среде BIM моделирования. После обработки выбранных элементов модели нужно в меню плагина АВС нажать на кнопку «Экспорт в АВС-Рекомпозитор» и сохранить результат в выбранное место на компьютере или в сети.
Далее необходимо открыть АВС-Рекомпозитор. Для импорта выгруженных из BIM-системы данных АВС-Рекомпозитор необходимо нажать на иконку, соотвествующую выбранной BIM-системе, расположенную во вкладке "Проект" на ленте инструментов.
В появившемся окне нужно указать путь к файлу с обработанными элементами, выделить его левой кнопкой мыши и нажать кнопку «Открыть». Данные выбранного файла появятся в поле «Проектная структура». По окончании процедуры импорта левая часть Рекомпозитора будет заполнена проектными данными. Исходная модель в процессе импорта подвергается декомпозиции всех проектных решений на минимальные неделимые блоки, несущие в себе информацию об элементах и назначенных сметных позициях.
Проектная структура может дополняться новыми сведениями посредством аналогичного импорта. Полученные из BIM модели сведения могут накапливаться в Рекомпозиторе для последующего преобразования объёмов в сметные данные.
Плагин в BIM-системе Revit называется "Сметная система АВС". Для выгрузки проектных данных необходимо выбрать функцию "Экспорт в АВС-Рекомпозитор" и сохранить файл в выбранное место на компьютере или в сети.

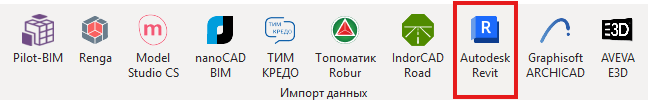

Для импорта выгруженных данных необходимо открыть "АВС-Рекомпозитор" и нажать на кнопку "Autodesk Revit".
Данные появятся в поле "Проектная структура". |
В BIM-системе Allplan плагин расположен на панели инструментов во вкладке "Плагин" и имеет название "Сметная система АВС". Для выгрузки проектных данных необходимо выбрать функцию "Экспорт сметных данных в АВС-Рекомпозитор" и сохранить файл в выбранное место на компьютере или в сети.
Для импорта выгруженных данных необходимо открыть "АВС-Рекомпозитор" и нажать на кнопку "Nemetschek Allplan".
Данные появятся в поле "Проектная структура".
|
Экспорт данных в АВС-Рекомпозитор из системы Renga находится во вкладке "Экспорт" наряду с остальными функциями экспорта системы Renga.
Выбрав функцию "Экспортировать в АВС-Рекомпозитор", необходимо выбрать место для сохранения файла на компьютере или в сети. Для импорта выгруженных данных необходимо открыть "АВС-Рекомпозитор" и нажать на кнопку "Renga".
Данные появятся в поле "Проектная структура".
|
В ARCHICAD функция экспорта находится отдельно от функций Плагина АВС. Чтобы экспортировать данные, необходимо открыть вкладку "Файл", выбрать меню "АВС", в котором будет отображена функция "Экспорт в Рекомпозитор АВС". Выбрав функцию Экспорта, необходимо выбрать место на кампьютере или в сети для хранения файла.
Для импорта выгруженных данных необходимо открыть "АВС-Рекомпозитор" и нажать на кнопку "Graphisoft ARCHICAD".
Данные появятся в поле "Проектная структура".
|
Для экспорта проектных данных из MagiCad необходимо в меню плагина нажать на кнопку "Экспорт", после чего выбрать место хранения файла на компьютере или в сети.
Для импорта выгруженных данных необходимо открыть "АВС-Рекомпозитор" и нажать на кнопку "MagiCad".
Данные появятся в поле "Проектная структура". |
Импорт данных из системы AVEVA E3D в сметную систему АВС осуществляется на основе файлов формата RCFE. Файлы содержат всю необходимую для формирования сметного блока данных информацию и не требуют наличия дополнительных файлов.

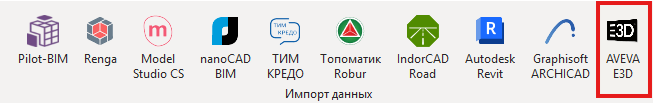

Импорт данных и настройка входных параметров Импорт данных и преобразование в сметный вид осуществляется при помощи программного комплекса АВС-Рекомпозитор. Для импорта данных необходимо открыть АВС-Рекомпозитор и на панели «Импорт данных» нажать кнопку «AVEVA E3D»: В диалоговом окне необходимо выбрать файл RCFE: После этого появится окно с характеристиками импортируемого трубопровода, в котором необходимо установить дополнительные параметры импорта: Тип трубопровода При выборе режима «Обвязочные трубопроводы» появляется возможность гибкой настройки применения расценок отделов 1 и 20 сборника 12 для трубопроводов различного типа и марок стали. В случае выбора режима «Межцеховые коммуникации» всем трубам будут подбираться расценки отдела 2 сборника 12. Вариант СБН для выбора кодирования Выбор варианта СНБ влияет на подбор кода материала трубы по ценнику соответствующей версии ФЕР. Дополнительные параметры Режим «Выделять оборудование в текущих ценах» позволяет отменить применение индекса перевода к базисным ценам для позиций оборудования. Режим «Все материалы по прайс-листам» приводит все позиции материалов в виде текстовых прайсовых позиций даже при наличии такой позиции в ценнике на материалы. Коэффициент изменения массы Режим «С разбивкой по высотам» приводит к детальному расчёту коэффициента с разбивкой типоразмера на высоты и отдельным вычислением для каждой высотной отметки. Режим «По типоразмеру» приводит к расчёту единого коэффициента для типоразмера трубы без учёта высотной отметки. Режим «Не считать» отменяет расчёт коэффициента. Справочник материалов труб Подбор трубы по ценнику на материалы осуществляется на основе заранее подготовленного справочника, который может быть откорректирован пользователем. Справочник расположен в папке с установленной программой АВС-Рекомпозитор в папке Data и имеет имя «steel_to_ABC.txt». Текстовый файл имеет следующую структуру: [Марка стали]'[Тип материала]'[Диаметр]'[Толщина стенки]'[Код АВС]'[Код по ФЕР 2014] '[Код по ФЕР 2017]'[Код по ФЕР 2020]'* Пример содержимого файла: 15Х5М'CMS'273'10'37477'С113-0477'С1233-0302-0165''* 15Х5М'CMS'426'12'37502'С113-0502'С1233-0302-0190''* Сталь 20'CS'18'3'29729'С113-2082'С1233-0502-0026''* Сталь 20'CS'14'3'29717'С113-2070'С1233-0502-0014''* Сталь 20'CS'18'4'29730'С113-2083'С1233-0502-0027''* Сталь 20'CS'25'3'29743'С113-2096'С1233-0502-0040'С1233-0302-0013'* Сталь 20'CS'32'4'29756'С113-2109'С1233-0502-0053'С1233-0302-0021'* Сталь 20'CS'25'4'29745'С113-2098'С1233-0502-0042'С1233-0302-0015'* Сталь 20'CS'32'3'29755'С113-2108'С1233-0502-0052'С1233-0302-0019'*
Передача данных для расчёта в АВС После успешного импорта результаты копируются в системный буфер и могут быть вставлены в любой текстовый редактор либо напрямую в редактор АВС. Для вставки в табличный редактор АВС необходимо открыть главную форму АВС и нажать кнопку «Новая смета». После этого нужно нажать кнопку «Вставить из буфера» (Ctrl+V) и дождаться завершения расчёта сметы. Для вставки в текстовый редактор АВС необходимо подготовить заголовочные данные сметы. Фрагмент результата: РТРУБОПРОВОДЫ НА ОТКРЫТОЙ ПЛОЩАДКЕ* П2 ТРУБОПРОВОДЫ ИЗ ЛЕГИРОВАННОЙ ХРОМОМОЛИБДЕНОВОЙ СТАЛИ* L32X4 H=10м* Х(0,55)=Ф3* Х(3,899)=Ф4* LЦ1201-004-04'Ф4:Ф3:2''КОЭФФИЦИЕНТ ИЗМЕНЕНИЯ МАССЫ 3,5445455=1,5* Ц1201-004-04(Н5.1,5)(Н52.1,5)(Н53.1,5) #коэфф. изм. массы К=1,5(Н5.1,2)#сборник 12 п.1.12.6, 1.12.58.2 Кзтр=1,2'0,55''+. Производство работ на высоте 10 м, применен коэффициент к затратам и оплате труда рабочих - 1,2* L32X4 H=15м* Х(3,11)=Ф5* Х(13,155)=Ф6* LЦ1201-004-04'Ф6:Ф5:2''КОЭФФИЦИЕНТ ИЗМЕНЕНИЯ МАССЫ 2,1149518=1,5* Ц1201-004-04(Н5.1,5)(Н52.1,5)(Н53.1,5) #коэфф. изм. массы К=1,5(Н5.1,4)#сборник 12 п.1.12.6, 1.12.58.2 Кзтр=1,4'3,11''+. Производство работ на высоте 15 м, применен коэффициент к затратам и оплате труда рабочих - 1,4* Т ПРАЙС-ЛИСТ(=13)'3,17''Труба Б-32x4, 15Х5М'м* Т ПРАЙС-ЛИСТ КОЭФ. К 2000Г. К=#1,03(=13)'2''Отвод 90-32x5-100, по типу ОСТ 36-42-81, ст.15Х5М'шт* Т ПРАЙС-ЛИСТ КОЭФ. К 2000Г. К=#1,03(=13)'2''Фланец 25-25-11-1-E-15Х5М-IV, ГОСТ 33259-2015, ст.15Х5М'шт* …РТрубопроводная арматура - материалы* Ц1212-001-07(РС45407)(РС30484)'14* Т ПРАЙС-ЛИСТ ПАО "БЛАГОВЕЩЕНСКИЙ АРМАТУРНЫЙ ЗАВОД" КОЭФ. К 2000Г. К=#ТРАНС. И ЗГСР К = 1,03(=13)'14'0'ЗАДВИЖКА РУЧНОЙ ПРИВОД 30НЖ41НЖ PN16 DN50 ГЕРМЕТИЧНОСТЬ ЗАТВОРА - КЛАСС C #С КОФ'шт.* Ц1212-001-07(РС45407)(РС30484)'5* … Вид сметы в табличном редакторе: Вид выходного документа: Корректировка правил выбора расценок При необходимости пользователь может скорректировать правила выбора сметных расценок в соответствии с параметрами трубопровода. В поставке АВС-Рекомпозитора все правила имеют набор строгих условий совпадения по параметрам, которые могут быть скорректированы для применения в случаях, когда прямая расценка не может быть выбрана по имеющимся параметрам. Корректировка правил выбора расценок осуществляется при помощи интерфейса, встроенного в АВС-Рекомпозитор. Для вызова интерфейса необходимо переключиться на вкладку «Редактирование» и нажать кнопку «Условия выбора расценок»:
В открывшемся окне можно скорректировать любые параметры, влияющие на выбор конкретной расценки. При этом отсутствие параметра «Тип материала» делает применимой расценку для любого типа материала в случае отсутствия для такого типа специально предназначенной расценки. Списки правил выбора могут быть изготовлены для различных условий и вариантов применения и применяться в зависимости от требований заказчика.
|

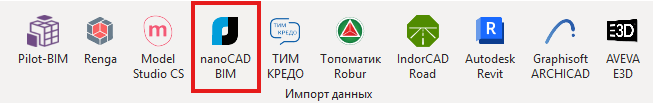

Система nanoCAD BIM в полной мере реализует основной принцип проектирования Open BIM: построение единой информационной модели здания с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей, выполненные в nanoCAD BIM, легко встраиваются в общую информационную модель проектируемого объекта на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая. Интеграция nanoCAD BIM со сметной системой АВС осуществляется на основе информационного блока данных, выгружаемого из nanoCAD в виде файла, содержащего ведомость всех элементов проекта с атрибутами и свойствами. Полученный файл загружается в Рекомпозитор, где элементам присваиваются сметные свойства в автоматизированном режиме и формируется задание на расчёт сметы. Данные, полученные из nanoCAD, могут быть объединены в Рекомпозиторе в единый сметный проект с любыми другими BIM-данными. Интеграция с nanoCAD реализована в ином формате, отличающемся от привычного формата работы в Плагине АВС. Работа с данными из nanoCAD BIM ( назначение сметных свойств элементам модели, их дублирование и/или удаление)осуществляется во вкладке АВС-Рекомпозитора "Сметная система АВС". Импорт данных из nanoCAD осуществляется посредством соответствующей кнопки на ленте инструментов:
В окне проектной структуры появится структура проекта, которая представляет собой иерархический список элементов модели.
Каждый элемент несет в себе определенные характеристики, на основе которых элементу назначается сметное свойство.
Сметное свойство назначается посредством Базы знаний АВС. Чтобы добавить сметное свойство, необходимо выделить элемент и воспользоваться функцией "Добавить".
Откроется База знаний, в которой необходимо найти нужную сметную технологию и дважды щелкнуть по ней левой кнопкой мыши. Откроется диалоговое окно АВС-Транслятор, в котором необходимо ответить на уточняющие вопросы Базы знаний.
По завершении диалога выбранная сметная технология будет присвоена элементу. Одному элементу можно назначить неограниченое количество сметных свойств.
Назначенныу сметные свойства можно дублировать на другие элементы того же типа при помощи функции "Дублировать".
Уровни, на которые была продублированы сметные технологии, разворачиваются, а на экране появляется уведомление о результатах операции.
Элемент можно очистить от назначенных сметных свойств при помощи функции "Удалить".
Назначенное сметное свойство может быть скопировано и вставлено в выделенный элемент.
|
