Дополнительные средства сметного аудита |
<< Click to Display Table of Contents >>
|
![]() ![]() ![]() |
||
Show/Hide Hidden Text |

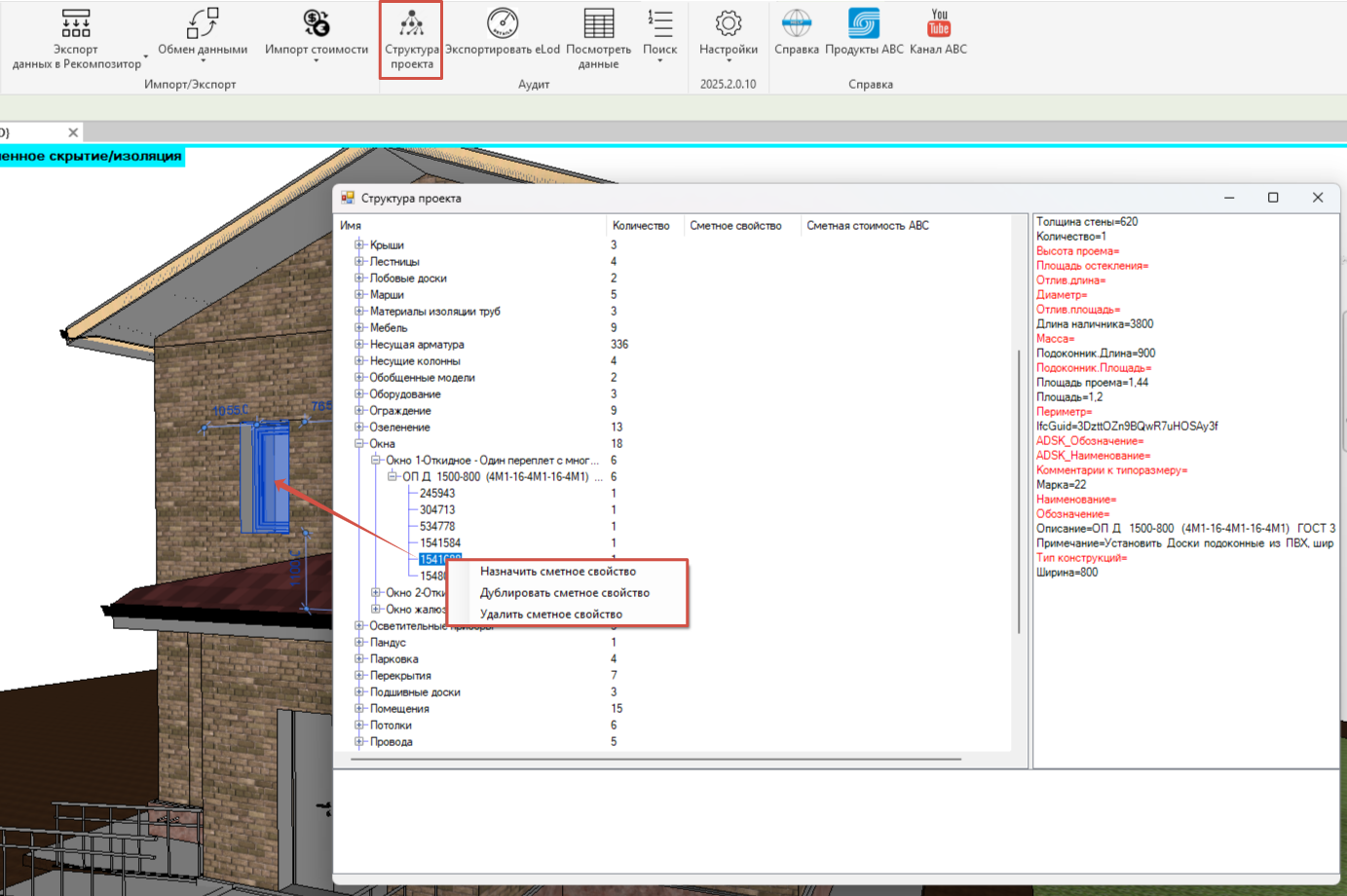

Инструмент 5 "Структура проекта", позволяет вызывать одноименное диалоговое окно с иерархическим описанием категорий, семейств, их типоразмеров, количества экземпляров элементов и наличия значения сметного свойства в пользовательском параметре АВС. Выделяя позицию по коду (индивидуальному идентификатору) элемента модели, в нижней части области окна, отображаются (при наличии) записи сметных свойств. В правой части, считываемые параметры элемента и их значения. Красным цветом обозначены параметры категории, доступные для считывания плагином, но не используемые в составе элемента или имеющие пустые значения. Также в соответствии с выделением позиции или типоразмера, происходит поиск и выбор элементов на текущем виде. Щелкнув правой кнопкой мыши по позиции кода элемента, в контекстном меню доступны привычные инструменты по назначению, дублированию или удалению сметного свойства. |

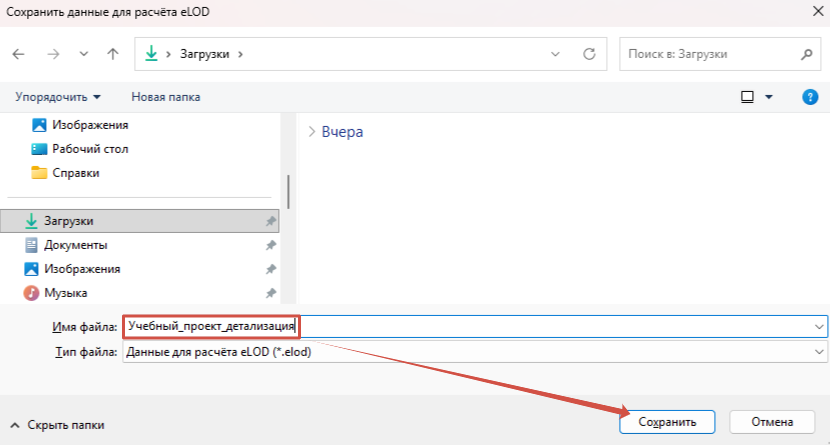

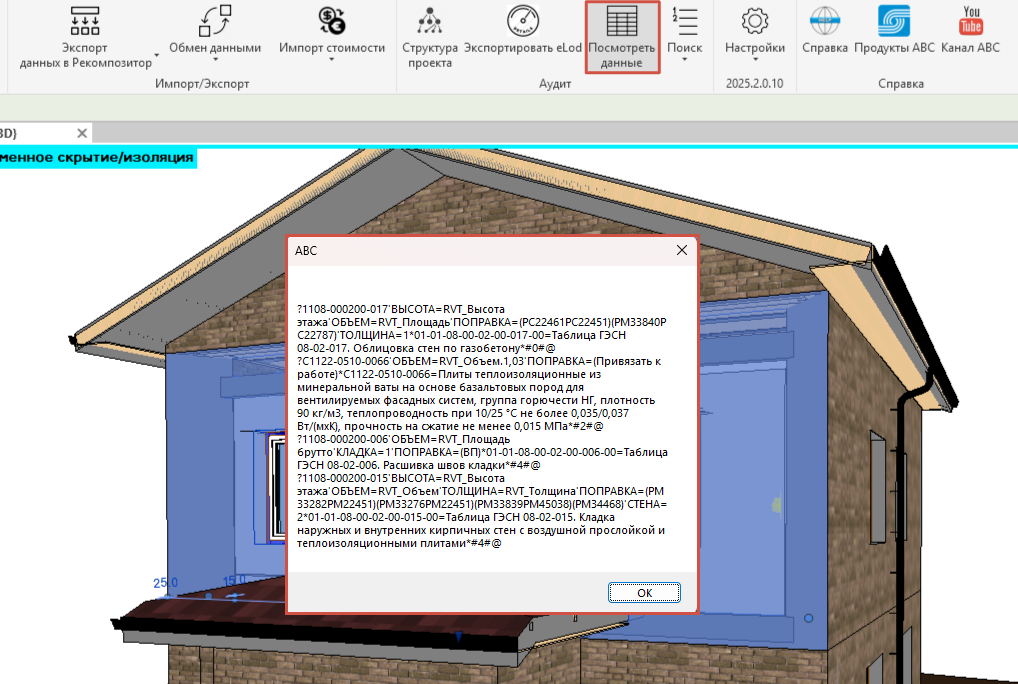

Метод численного расчёта уровня сметной проработки информационной модели реализован в виде встроенного в плагин инструмента по оценке. При наличии сформированного файла-описания BIM-модели (инструмент 5.2), содержащего информацию о составе и значениях параметров элементов проекта, в программном модуле "АВС-Рекомпозитор", можно быстро получить детальный расчёт сметного LOD, как по каждому элементу, так и в целом по всему проекту. Для создания файла, активируйте инструмент 5.2 "Расчет LOD". В диалоговом окне "Сохранить данные для расчета eLOD" необходимо указать путь к папке и имя экспортируемого файла (*.elod) или воспользоваться созданным ранее файлом, указав его в окне диалога. Далее "Сохранить". Файл готов для импорта в программный модуль "АВС-Рекомпозитор" для оценки. Просмотр сметных данных элемента. Для просмотра записи сметного свойства в параметрическом виде, выделите необходимый элемент в модели и активируйте инструмент 5.3 Данные о ранее назначенных сметных свойствах, будут выведены во всплывающем окне. В тех случаях, когда элемент модели не содержит сметного свойства или до активации инструмента выделено несколько элементов, последует соответствующее предупреждающее сообщение. |

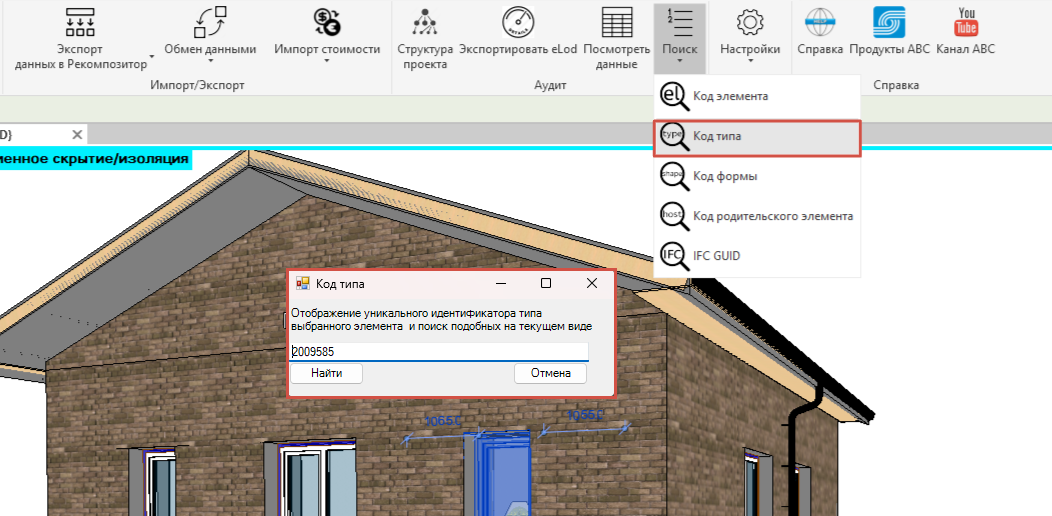

В раскрывающемся списке 5.4 "Поиск", реализованы инструменты поиска и выбора элементов на текущем виде по уникальному идентификатору (коду) элемента, типоразмера и формы (инструменты 5.4.1., 5.4.2., 5.4.3.). Обратной функцией этих инструментов, помимо поиска и выбора, является вывод значения числового кода выбранных элементов. А инструмент 5.4.4. показывает зависимость дочерних элементов к родительской принадлежности. Иными словами, инструменты, параллельно решают 2 задачи: поиск и выбор элементов; вывод значения числового кода по запросу. Для вывода значения числового кода, выберите элемент на текущем виде. Активируйте инструмент поиска 5.4.2. "Код типа".
В открывшемся окне "Код типа", будет доступно искомое числовое значение (ID Type). Для поиска и выбора элементов на текущем виде, в окне "Код типа" нажмите кнопку "Найти", если требуется, можно уточнить запрос, введя иное числовое значение.

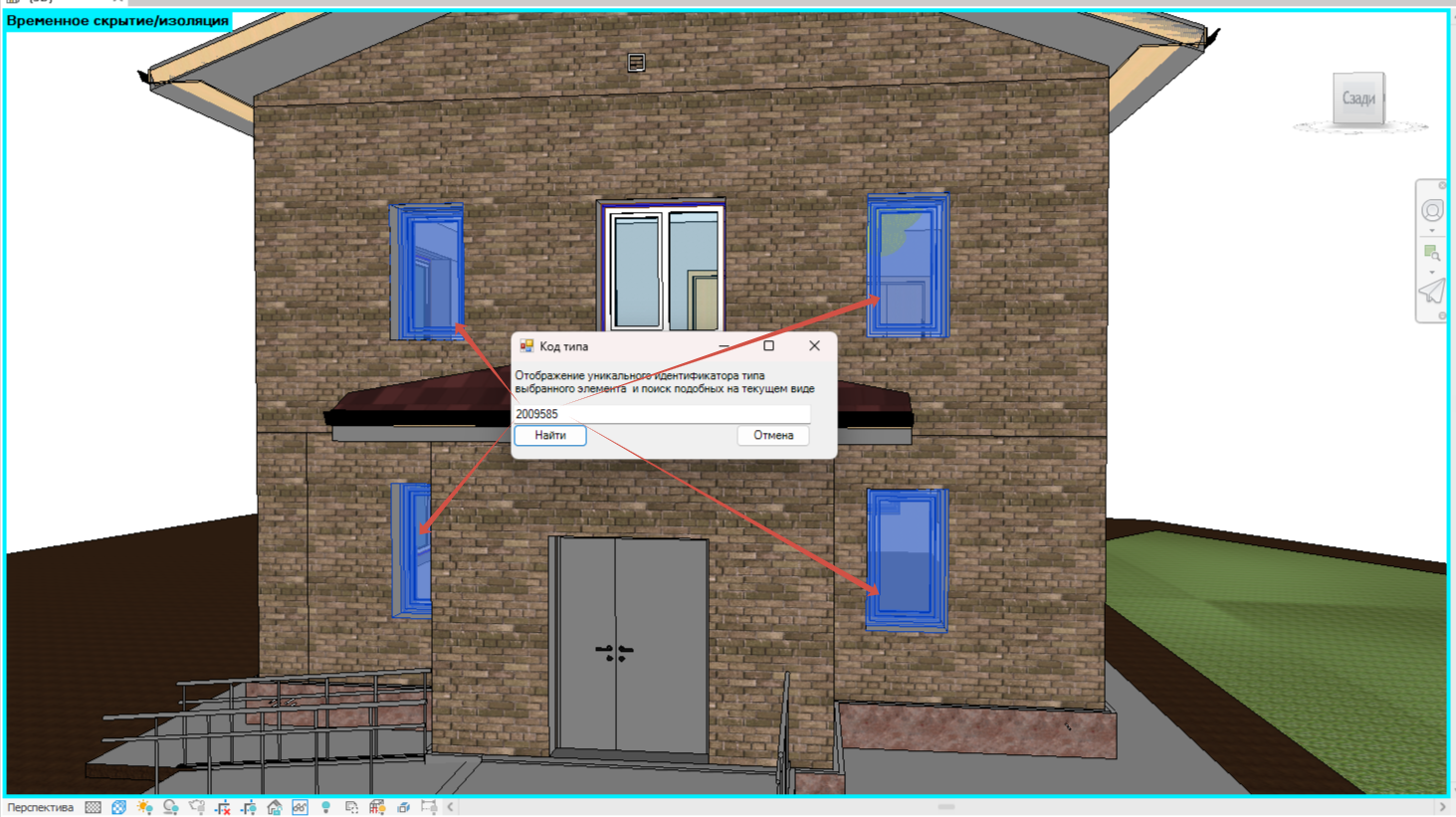

Выбранная группа элементов модели на текущем виде, будет соответствовать поисковому запросу по уникальному идентификатору типа элемента (ID Type). Подобным образом, осуществляется поиск по остальным инструментам раскрывающего списка 5.4. А окно одноименного инструмента 5.4.1. "Код элемента", поддерживает мульти режим отображения уникальных идентификаторов и поиска элементов в модели на текущем виде.
|
