Результатом работы BIM-сметчика с моделью является формирование файлов (формата *.rcfr) обработки элементов модели с назначенными сметными свойствами.

Экспортировать можно как все элементы модели на текущем виде (доступна опция выгрузки скрытых элементов), так и предварительно выделенную выборку элементов.

Для экспорта всех элементов модели активируйте инструмент 4.1 без предварительно выделенных элементов.

В окне «АВС» необходимо уточнить опцию «Выгрузить все элементы, включая видимые не только на 3d виде».

Если требуется выгрузка всех элементов модели, включая ранее скрытые на текущем виде, поставьте галочку. Для выгрузки всех элементов, только видимых на текущем виде, опция не активируется.

После подтверждения, и нажатия кнопки «Да», выводится сообщение о количестве выгружаемых элементов.

В диалоговом окне «Сохранить сметные данные» необходимо указать путь к папке и имя экспортируемого файла (*.rcfr) или воспользоваться созданным ранее файлом, указав его в окне диалога. Далее «Сохранить».

После формирования файла и скрытия выгруженных элементов на текущем виде выводится сообщение.

Файл выгрузки сформирован по всем элементам модели с присвоенными сметными свойствами.

Для экспорта части элементов модели, предварительно выделите выборку элементов, затем активируйте инструмент 4.1.

Далее «Закрыть».

В диалоговом окне «Сохранить сметные данные», указываем путь к папке и имя экспортируемого файла. Далее «Сохранить».

После формирования файла и скрытия выгруженных элементов на текущем виде выводится сообщение.

Далее «OK». Файл выгрузки сформирован только для выделенных элементов с присвоенными сметными свойствами.

Для сокращения трудоемкости работы BIM-сметчика и возможности использования ранее созданных наработок (библиотечных сметных решений), предусмотрен перенос (импорт/экспорт) сметных свойств элементов модели и сметной структуры со связями элементов в проекте.

Перенос сметных свойств из проекта в проект, осуществляется между идентичными типоразмерами семейств. Все новые элементы модели в проектах, должны создаваться на базе ранее использованных семейств, сохраненных в файле шаблона проекта Revit. Только в этом случае, можно говорить о корректном переносе данных.

В случае сметных структур, импорт/экспорт допустим только в рамках одного и того же проекта, где и создавалась структура и связи элементов с ней.

В обоих случаях перенос сметных данных можно осуществлять, как частично (предварительно выбрав элементы до запуска инструмента), так и полностью (по умолчанию).

Контейнером для переноса сметных свойств элементов проекта выступает файл в формате (*.txt).

Для экспорта сметных свойств в файл, активируйте инструмент 4.2.1, раскрывающийся список 4.2 «Обмен данными».

В качестве определяющих опций, доступно 2 режима экспорта, на основе ID: элемента (экземпляра) или типа.

При активации «На основе экземпляра», экспорт сметных свойств, осуществляется точечно (поэлементно). По умолчанию, выгрузка данных происходит, на основе типоразмеров семейств Revit.

При наличии в модели элементов одного типа, но содержащих различные сметные свойства АВС, будет предложена возможность сохранить файл протокола.

После обработки элементов, выводится сообщение о количестве типов, занесенных в текстовый файл с соответствующими параметрами АВС.

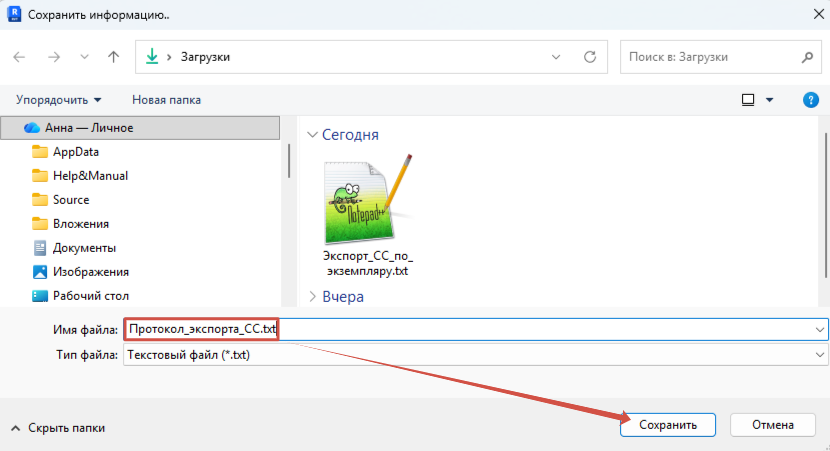

В диалоговом окне «Экспорт данных» необходимо указать путь к папке и имя экспортируемого файла или воспользоваться созданным ранее файлом, указав его в окне диалога. Далее «Сохранить».

Формирование файла завершено.

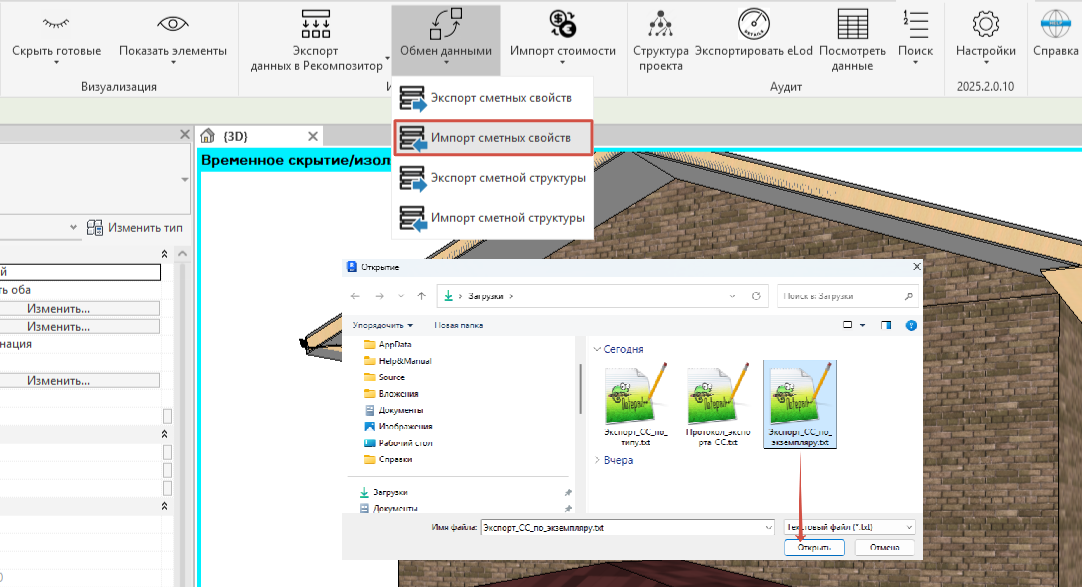

Для автоматического назначения (импорта) ранее принятых сметных решений (сметных свойств) элементам проекта из файла, активируйте инструмент 4.2.2, раскрывающийся список 4.2 «Обмен данными».

В диалоговом окне «Открытие» необходимо выбрать файл, со сметными свойствами, подтвердив выбор нажатием «Открыть».

Выводится сообщение о количестве установленных значений параметра АВС элементам модели.

Импорт сметных свойств завершен.

Инструменты 4.2.3. и 4.2.4., для «Импорта/экспорта сметной структуры», применяются аналогично по описанной выше схеме.
