Визуализация элементов проекта

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Pilot - BIM > Основы работы с плагином > Визуализация элементов проекта

Функционально инструменты визуализации делятся на два основных типа: скрытие и отображение элементов модели.



Для выключения элементов модели из поля зрения на виде, применяются инструменты выпадающего списка "Скрыть". В качестве критериев для скрытия используются элементы:

•со сметным свойством;

•выделенные;

•отнесенные.

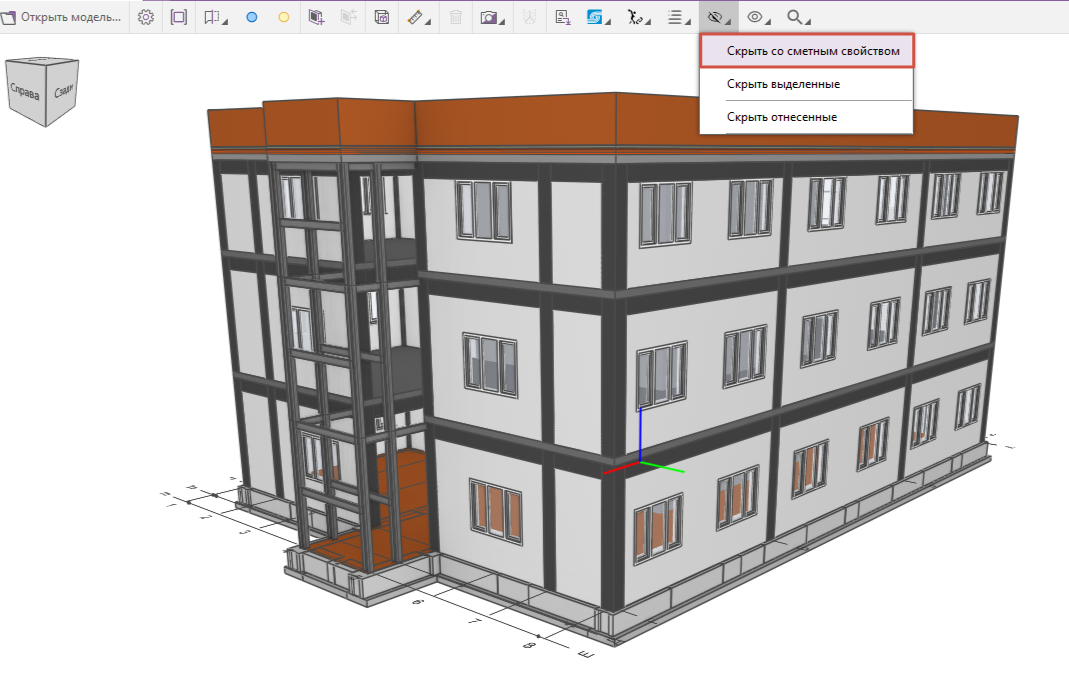

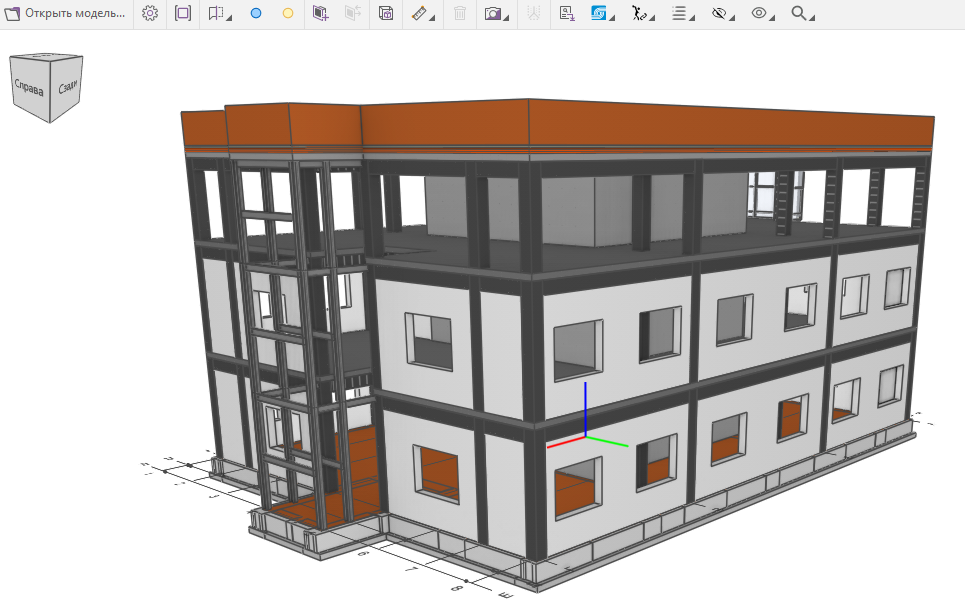

При использовании функции "Скрыть со сметным свойством" на 3D виде скрываются элементы, которые имеют хотя бы одно назначенное сметное свойство.

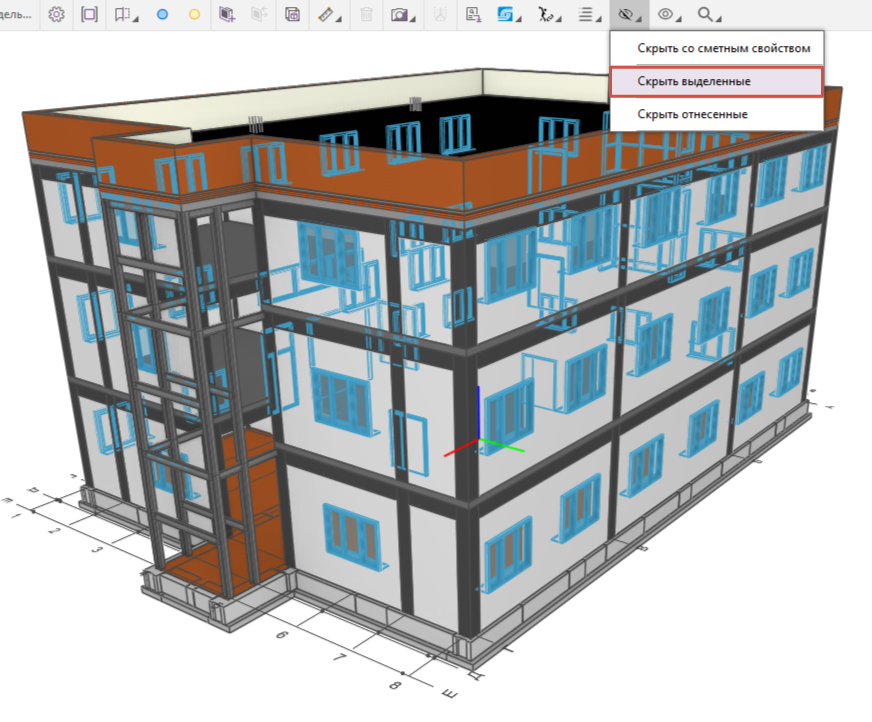

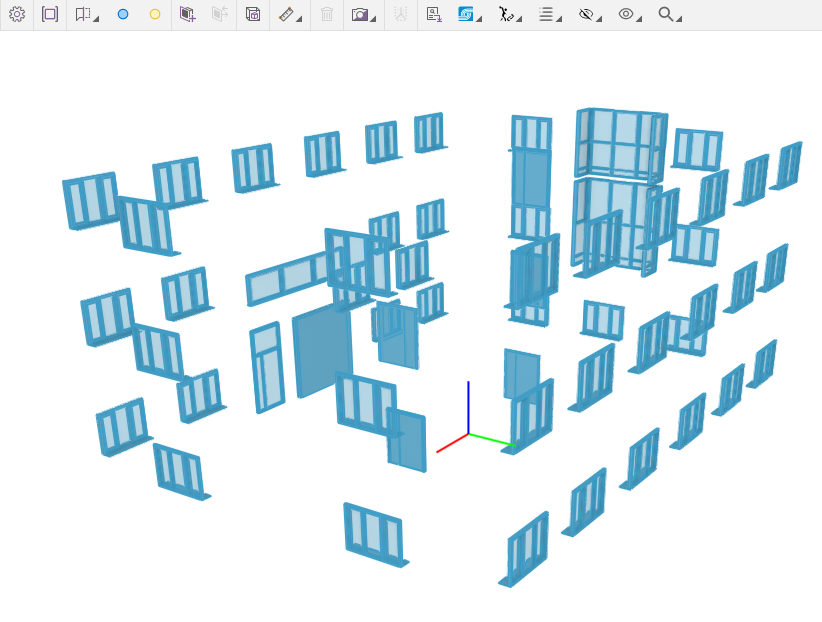

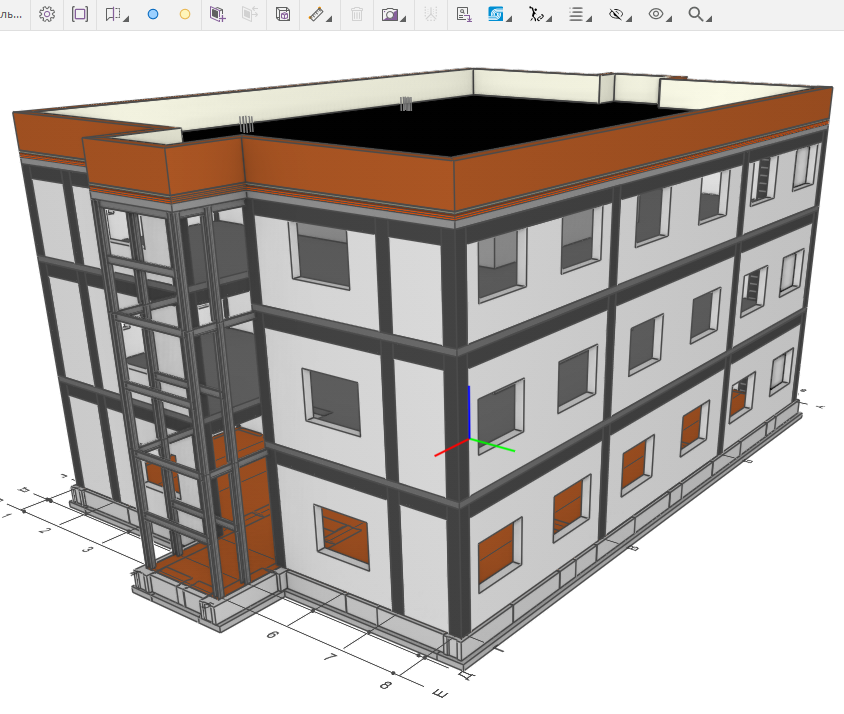

При использовании функции "Скрыть выделенные" на 3D виде скрываются только выделенные (подсвеченные) элементы.

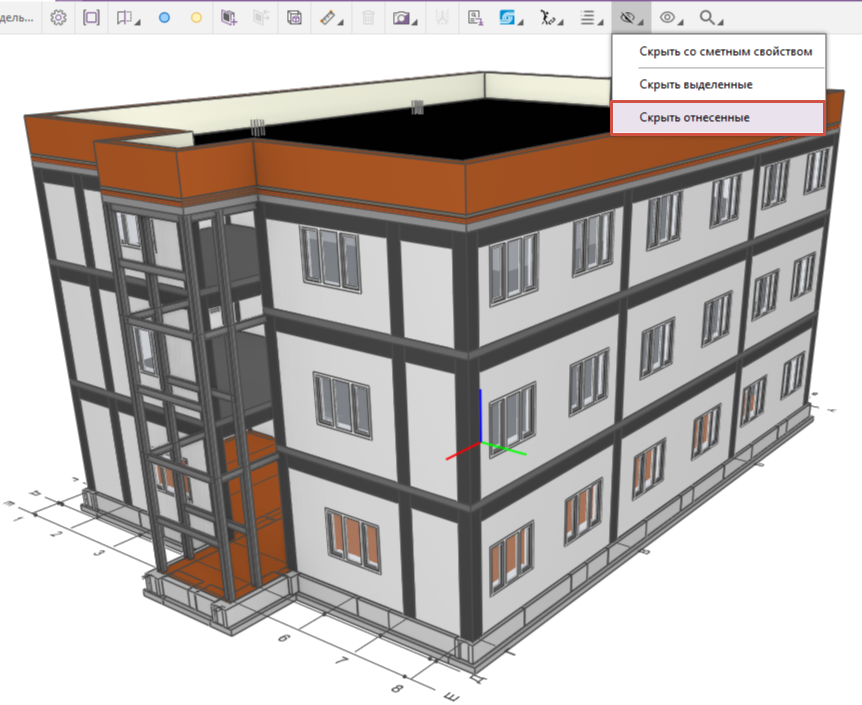

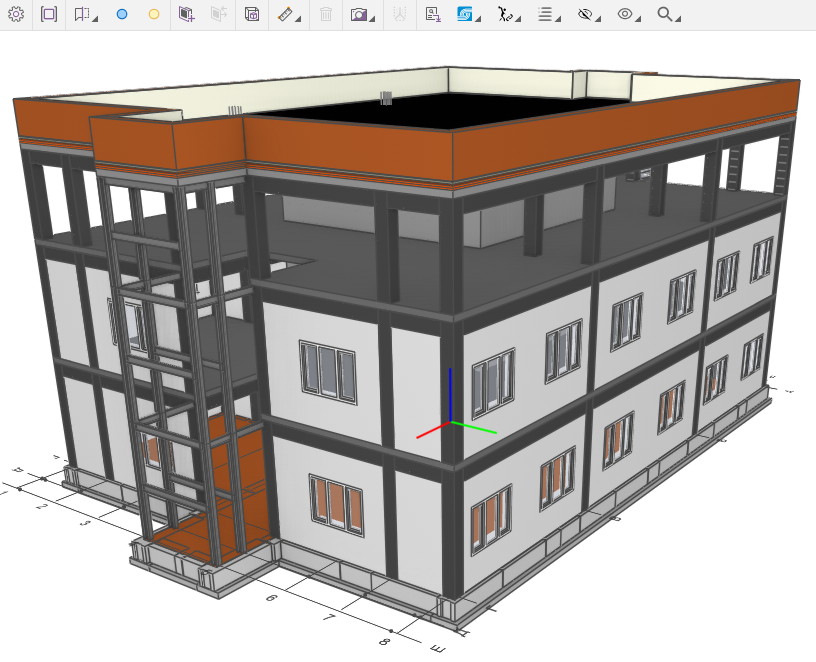

При использовании функции "Скрыть отнесенные" на 3D виде скрываются элементы, которые имеют привязку к сметной структуре.









Для отображения ранее скрытых элементов модели, а также для изоляции элементов  применяются инструменты раскрывающегося списка "Показать элементы":

•Отобразить скрытые АВС;

•Отобразить скрытые;

•Изолировать выделенные;

•Изолировать назначенные.

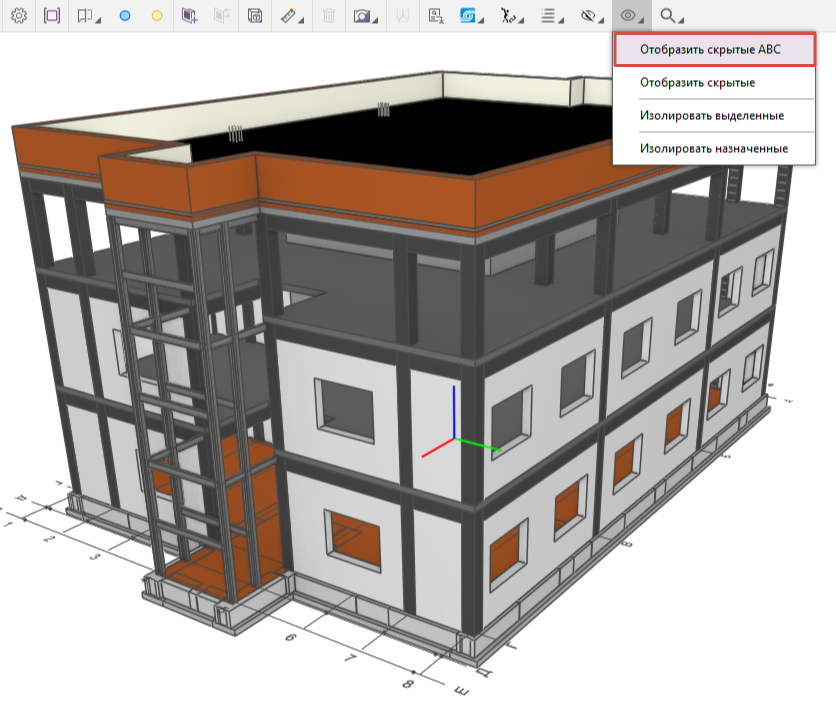

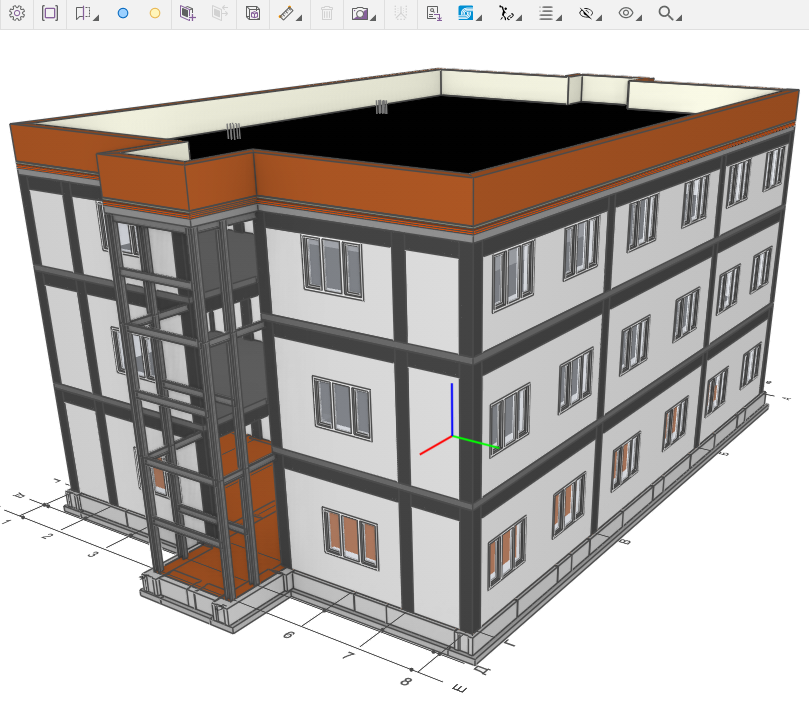

Чтобы отобразить элементы, скрытые средствами Плагина АВС, воспользуйтесь функцией "Отобразить скрытые АВС". Скрытые элементы будут отображены на 3D виде.







Функция "Отобразить скрытые" работает аналогичным образом, с разницей лишь в том, что при помощи данной функции можно отобразить не только элементы, скрытые инструментами Плагина АВС, но и элементы, скрытые инструментами Pilot-BIM.

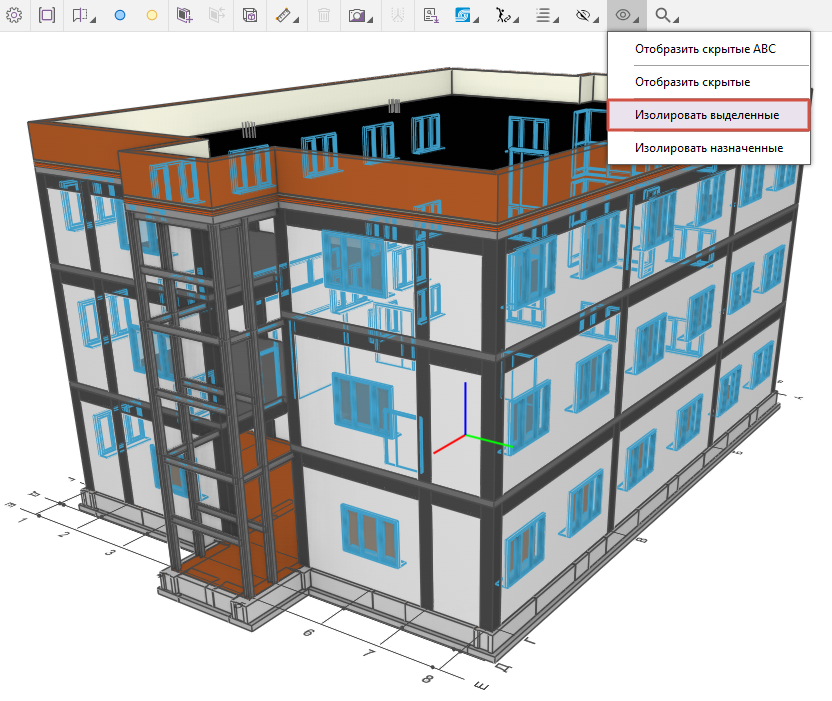

Чтобы оставить видимыми на 3D виде только выделенные элементы (изолировать), воспользуйтесь функцией "Изолировать выделенные".

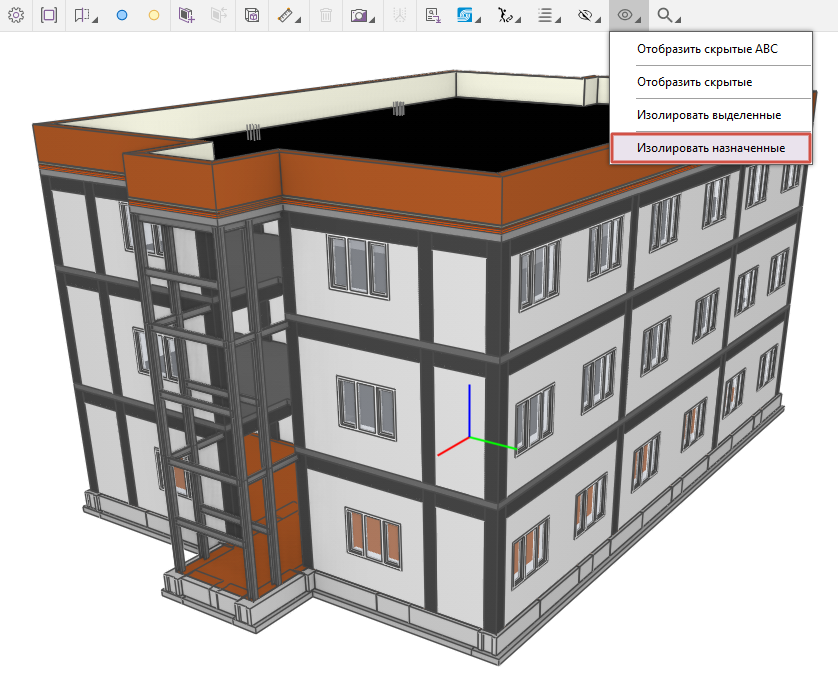

Чтобы оставить видимыми на 3D виде только элементы с назначенными сметными свойствами, воспользуйтесь функцией "Изолировать назначенные".











Метод постепенного скрытия обработанных (готовых) элементов, позволяет визуально контролировать назначение сметных свойств и отнесение элементов модели к сметной структуре. Выключение готовых элементов на текущем виде, помогает BIM-сметчику сфокусироваться на необработанных объектах и при необходимости разграничить выполненную работу в любой момент.
