Перед началом работы с плагином необходимо установить связь с используемой редакцией программного комплекса АВС (указать путь к сметной системе) и, если это необходимо, с файлом пользовательских параметров (указать путь к файлу пользовательских параметров).
Настройка BIM-сметы состоит из трех этапов:
1. Настройка Плагина АВС
2. Настройка Базы знаний АВС
3. Настройка АВС-Рекомпозитора
Настройка Плагина АВС

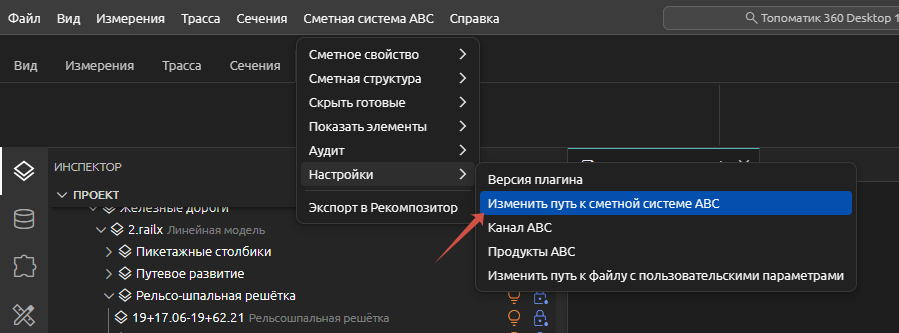

В выпадающем меню плагина нажмите на выпадающий список "Настройки". Выберите команду "Изменить путь к сметной системе АВС".

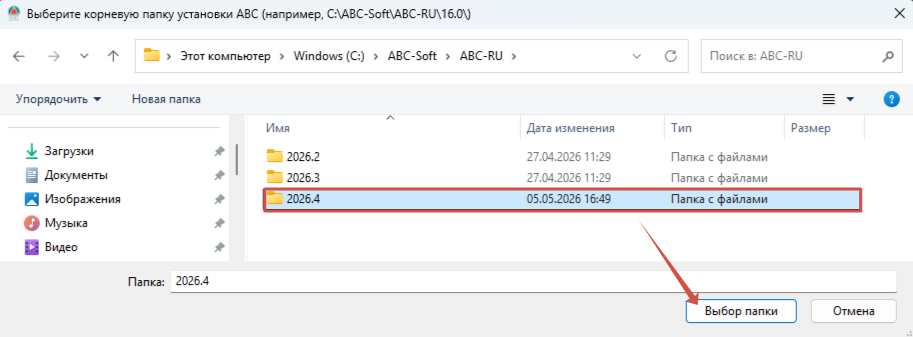

В появившимся диалоговом окне, укажите папку с номером установленной сметной системы АВС (номер версии АВС, указанный в данной инструкции, может не совпадать с номером версии АВС, установленной на вашем компьютере).
Важно! BIM-смета АВС должна быть настроена на одну и ту же версию сметной системы АВС во всех модулях настройки (Плагин АВС, База знаний и АВС-Рекомпозитор).
Нажмите "Выбор папки". Выбор используемой редакции АВС подтвержден.

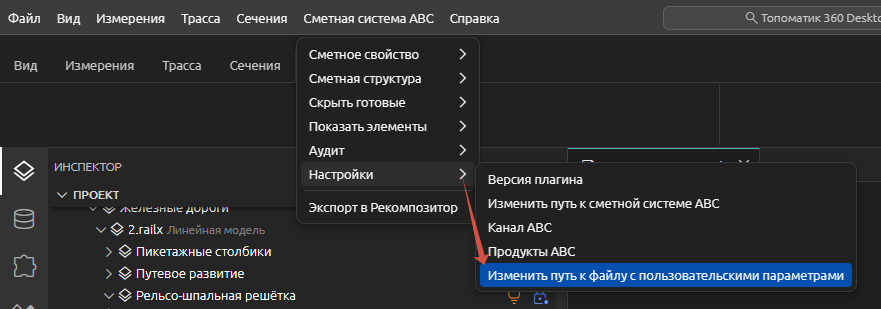

При первом выборе пути к папке с АВС файл пользовательских параметров (UserParams)автоматически принимается из папки с АВС. Если файл UserParams для текущего проекта расположен в другой папке, укажите путь к этому файлу: обратитесь к меню "Настройки" и выберите функцию "Изменить путь к файлу с пользовательскими параметрами".
В появившемся окне укажите файл пользовательских параметров, которые необходимо использовать в текущем проекте, и нажмите "Открыть". Выбор файла с пользвательскими параметрами подтвержден.
Готово. Настройка Плагина АВС завершена. Следующий этап - настройка Базы знаний АВС.
Настройка Базы знаний АВС

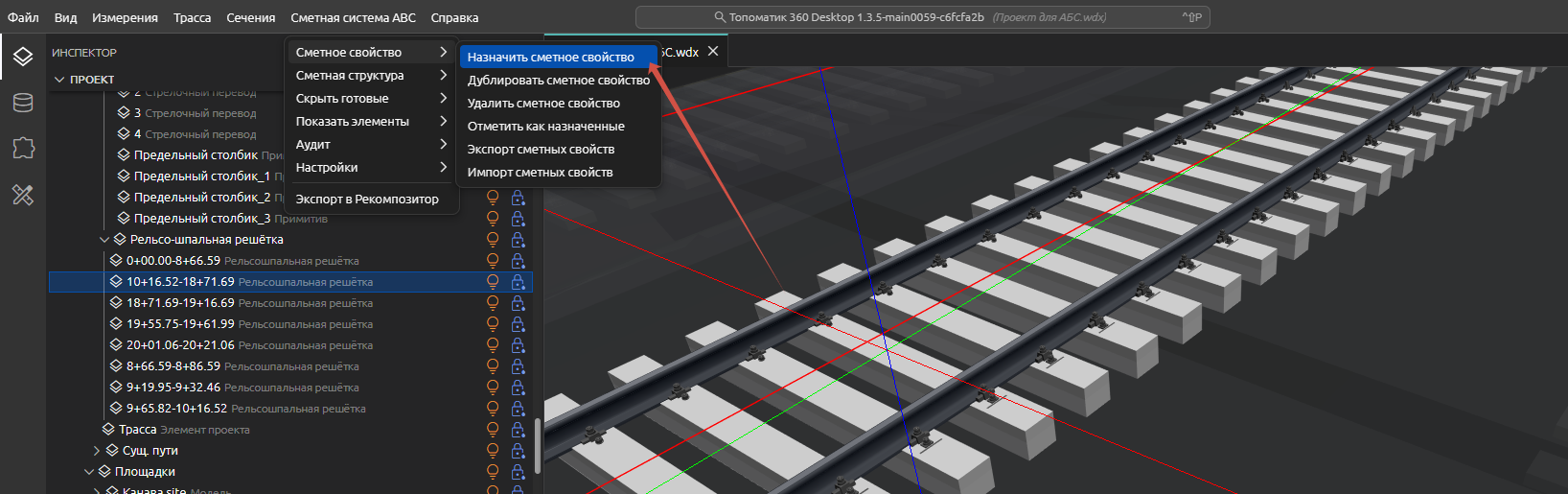

Выделите любой элемент и вызовите окно назначения при помощи функции "Назначить сметное свойство".

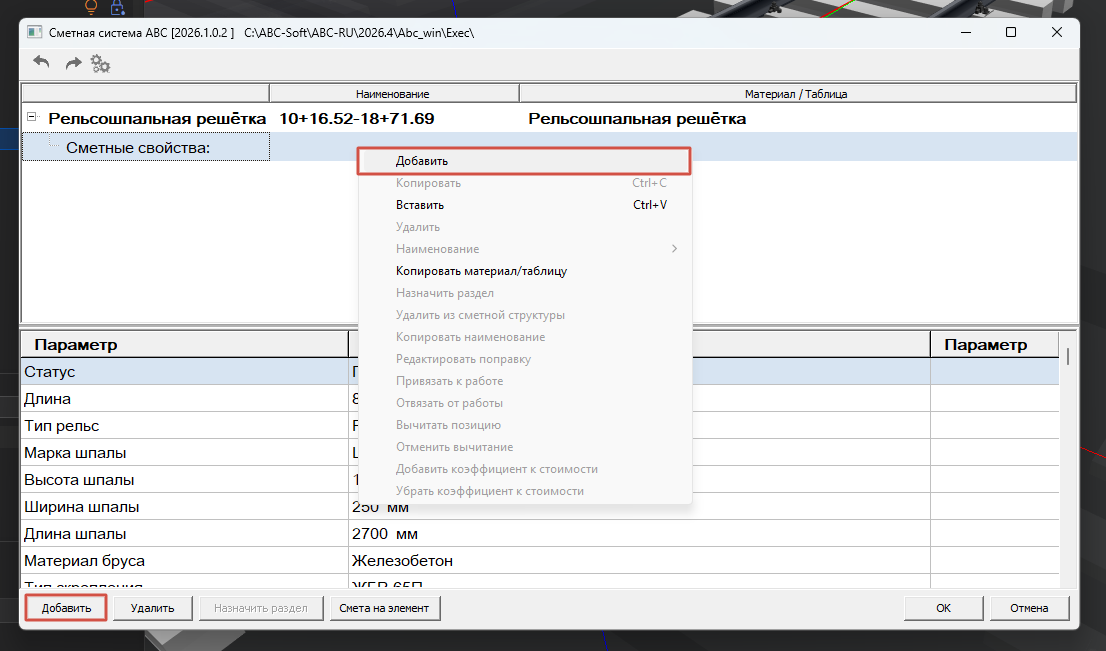

На экране появится окно назначения сметных свойств. Выделите строку "Сметные свойства" и воспользуйтесь функцией "Добавить" в нижней части окна назначения или в контекстном меню.

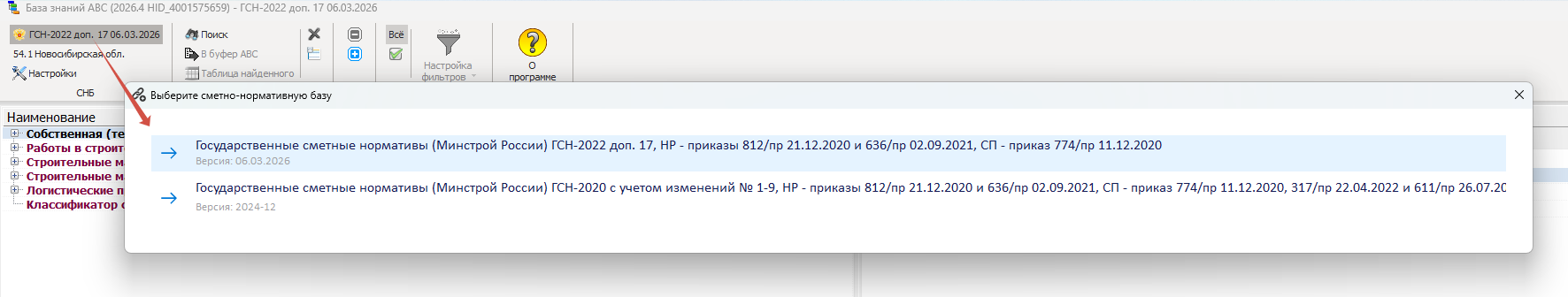

Запустится База знаний АВС, в которой необходимо произвести настройку. Сначала укажите сметно-нормативную базу (если в выбранной редакции АВС установлено несколько версий СНБ). Если в выбранной редакции сметной системы АВС установлена единственная СНБ, она будет выбрана по умолчанию.
Далее перейдите в окно "Настройки".

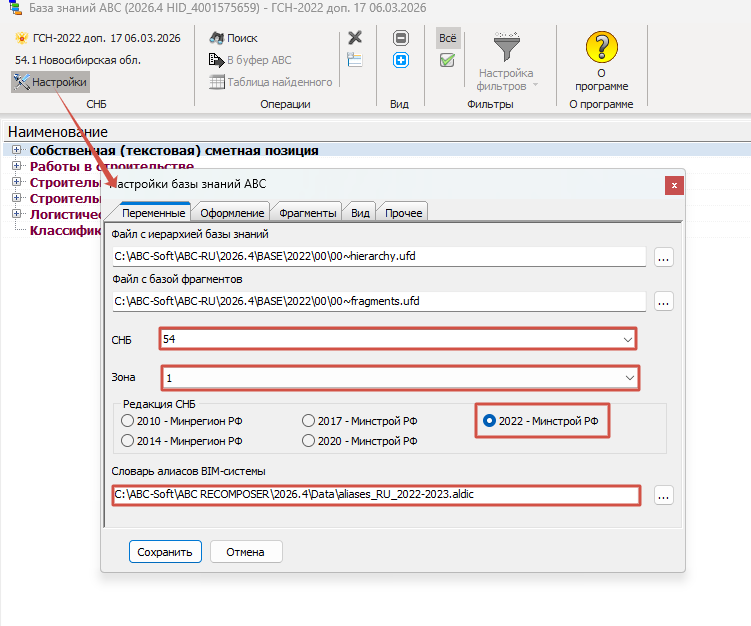

В окне настроек необходимо указать путь к словарю алиасов BIM-системы. Наименование словаря алиасов должно соответствовать подключенной ранее сметно-нормативной базе (Для ГЭСН-2020 - aliases_RU_2020, для ГСН-2022 - aliases_RU_2020). Словарь алиасов должен быть размещен по следующему пути:
С:\ABC-Soft\ABC RECOMPOSER\папка с номером Вашей версии АВС-Рекомпозитора\Data\aliases_RU_2022-2023.adlic
Далее выбираем редакцию СНБ в зависимости от подключенной ранее сметно-нормативной базы (2020/2022).
Пути к файлу с иерархией базы знаний и файлу с базой фрагментов прописываются автоматически, но в целях контроля над настройками внимательно проверяйте пути.
Версия АВС, указанная в настройках базы знаний, должна совпадать с версией АВС, указанной при настройке Плагина.
По окончании настройки нажмите "Сохранить" и покиньте Базу знаний при помощи кнопки
. Готово. База знаний настроена. Следующий этап - настройка АВС-Рекомпозитора.
Настройка АВС-Рекомпозитора

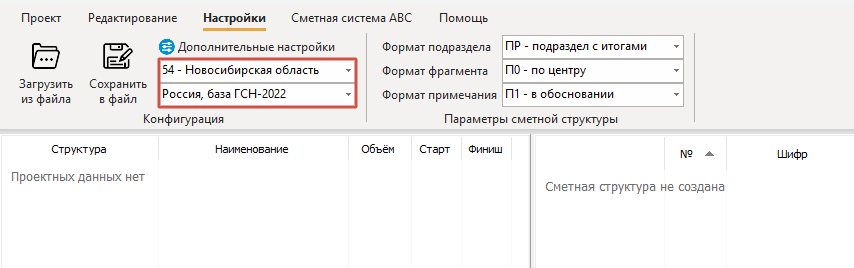

Запустите АВС-Рекомпозитор, перейдите во вкладку "Настройки". Выберите сметно-нормативную базу и укажите номер региона.

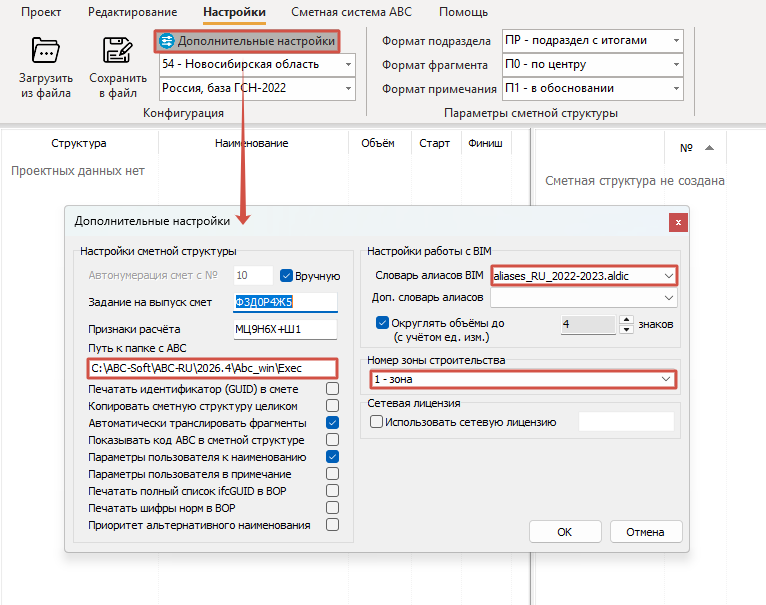

Затем откройте окно дополнительных настроек, в котором укажите путь к папке с АВС, словарь алиасов BIM и номер зоны строительства.
Путь к папке с АВС и словарь алиасов BIM должны совпадать на всех этапах настройки BIM-сметы.
Остальные настройки редактируются опционально.
Сохраните настройки АВС-Рекомпозитора, нажав кнопку "ОК".
Готово! BIM-смета АВС настроена и готова к работе.
ВАЖНО! При переустановке одного из компонентов BIM-сметы или в случае аварийного завершения работы компонента, необходимо перепроверить все настройки и при необходимости задать их снова.
