Метод постепенного скрытия обработанных (готовых) элементов, позволяет визуально контролировать назначение сметных свойств и отнесение элементов модели к сметной структуре. Выключение готовых элементов на текущем виде, помогает BIM-сметчику сфокусироваться на необработанных объектах и при необходимости разграничить выполненную работу в любой момент.

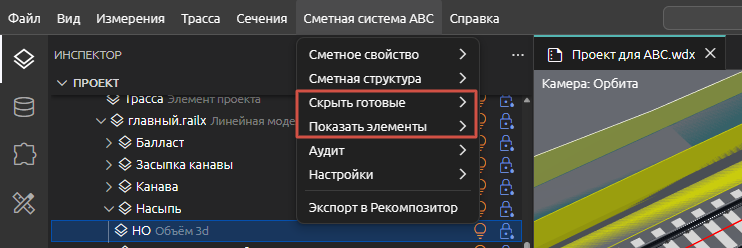

Функционально инструменты визуализации делятся на две группы: скрытие и отображение элементов модели.

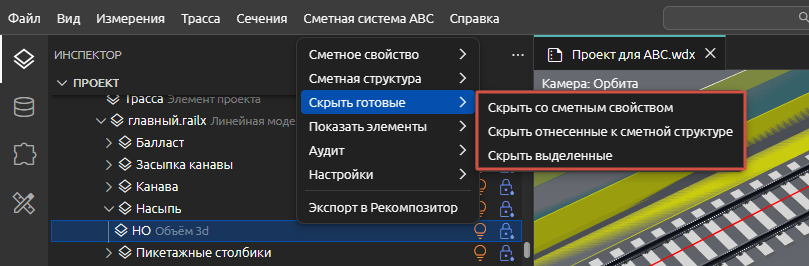

Для выключения элементов модели из поля зрения на виде применяются инструменты выпадающего списка "Скрыть готовые". В качестве критериев для скрытия используются элементы: •со сметным свойством; •отнесенные к сметной структуре; •выделенные.

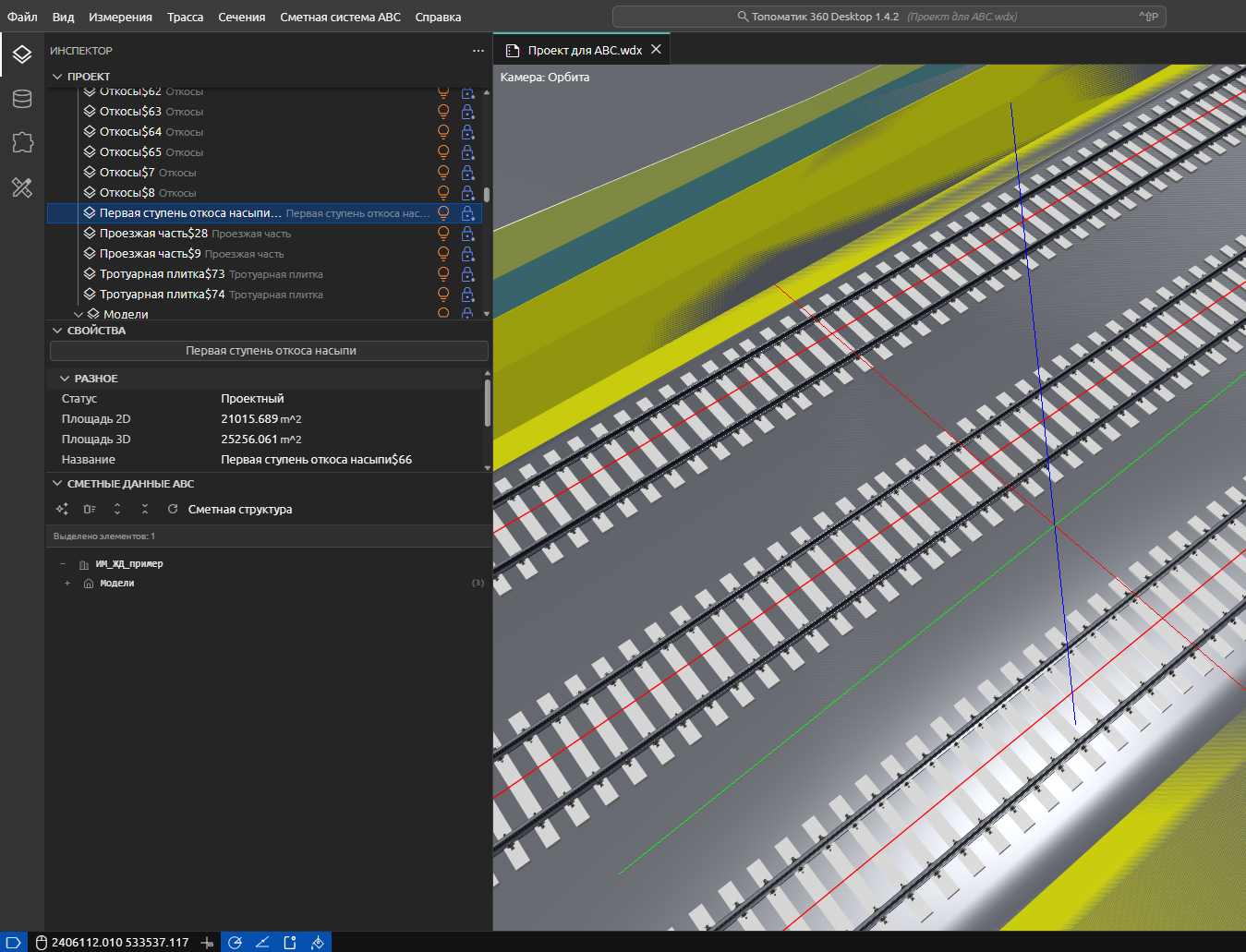

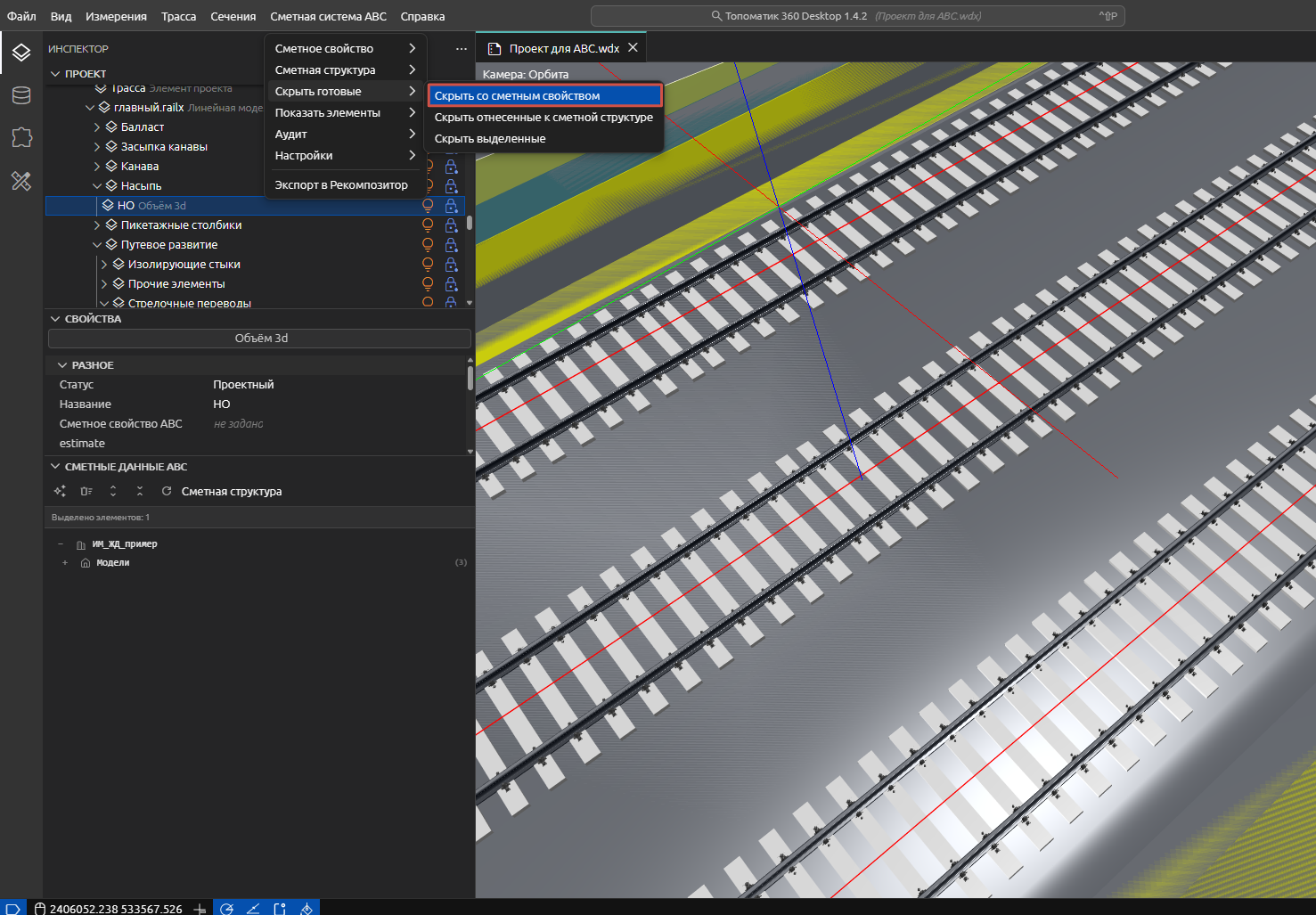

При использовании функции "Скрыть со сметным свойством" на 3D виде скрываются элементы, которые имеют хотя бы одно назначенное сметное свойство, или элементы, обработанные при помощи функции "Отметить как назначенные".

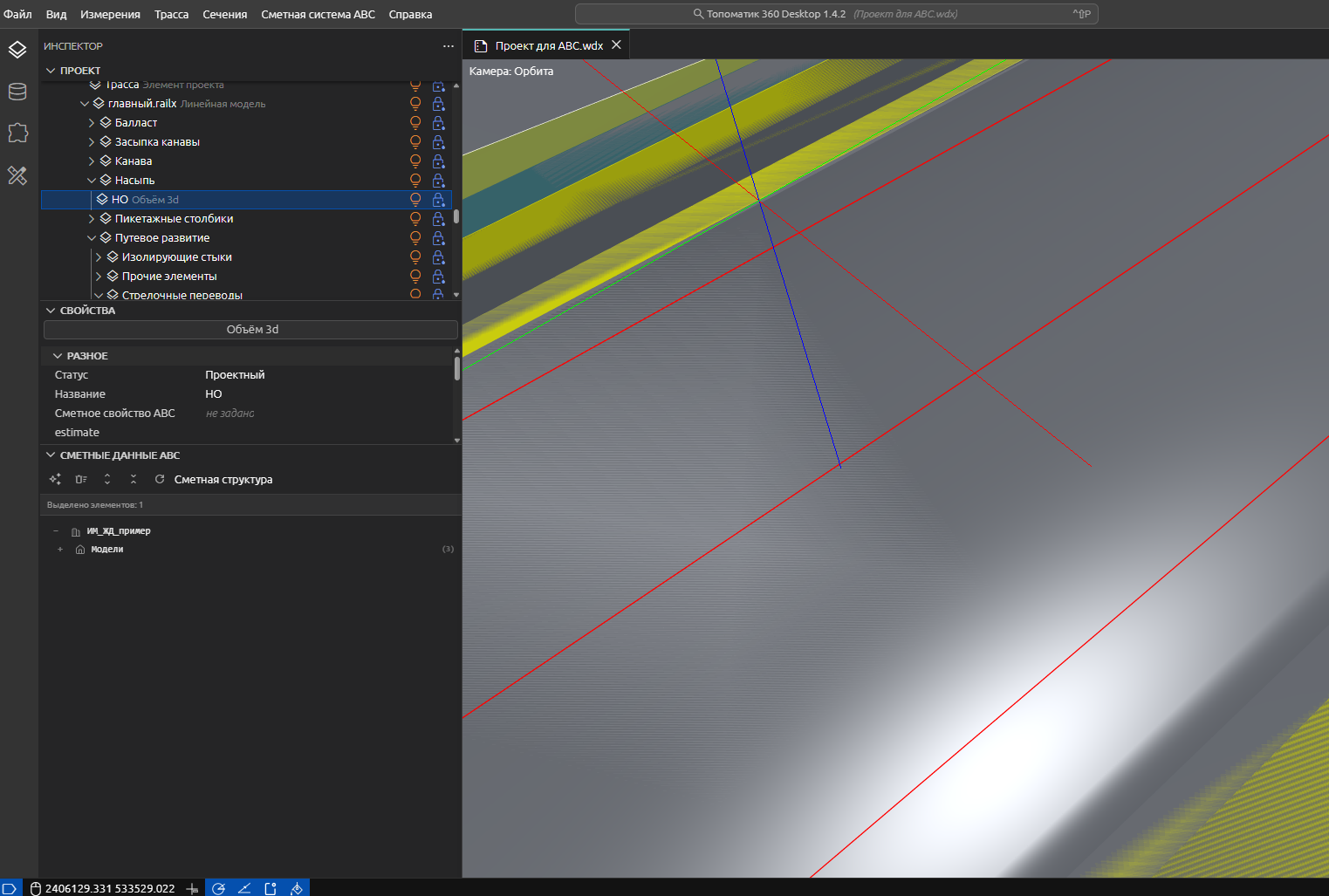

На экране выводится статистика скрытых элементов.

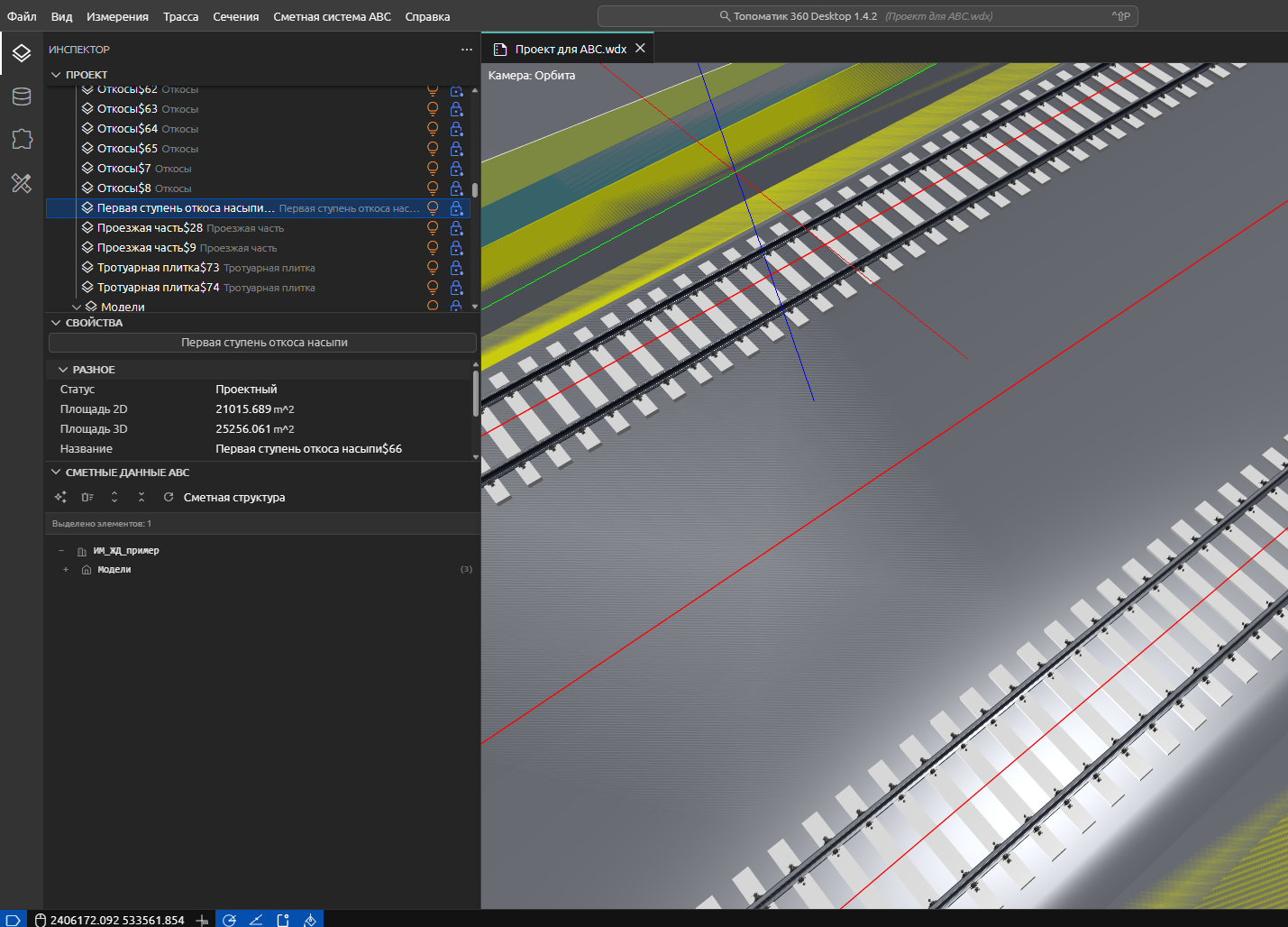

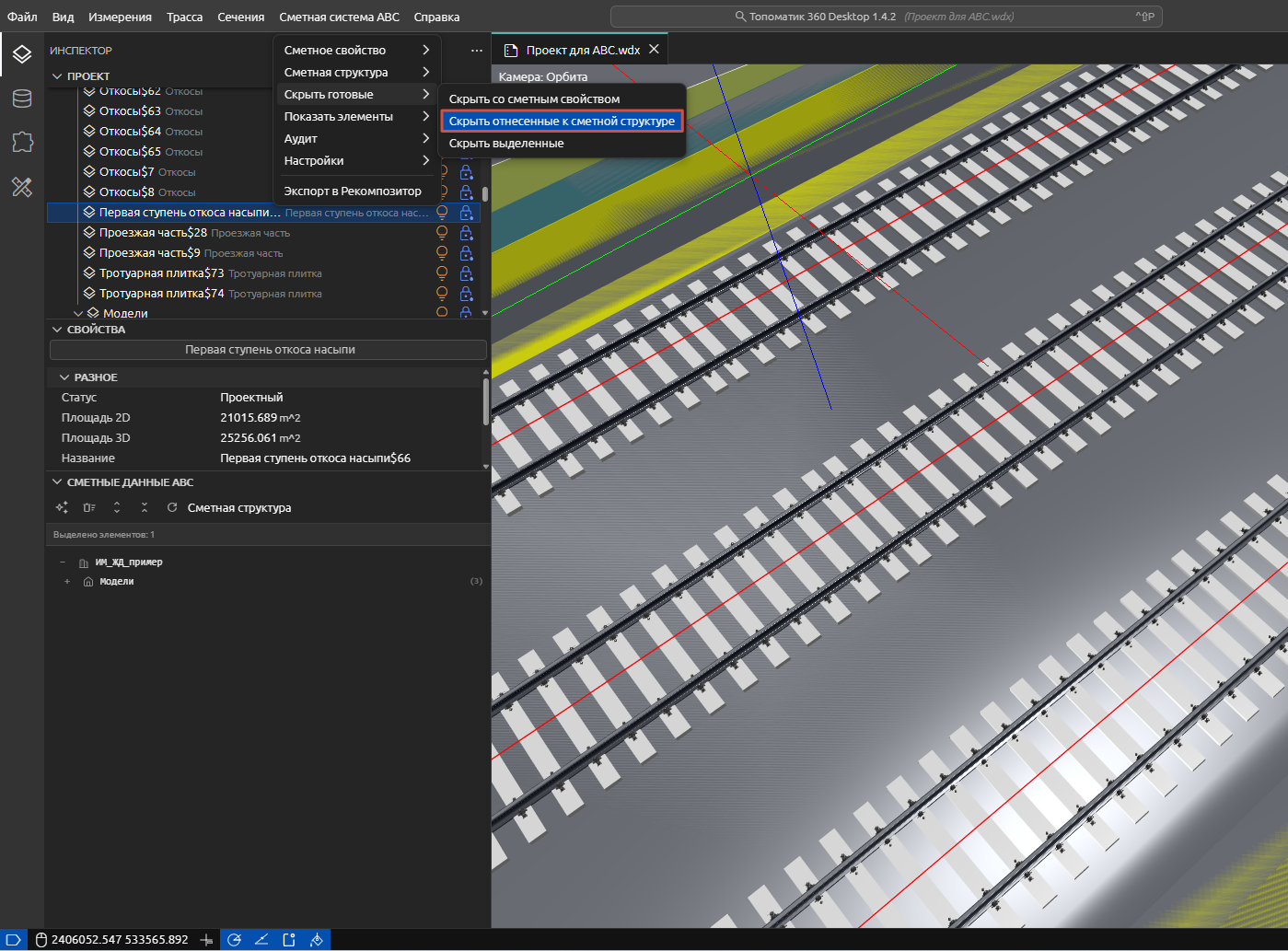

При использовании функции "Скрыть отнесенные к сметной структуре" на 3D виде скрываются элементы, которые имеют привязку к сметной структуре.
На экране выводится статистика скрытых элементов.

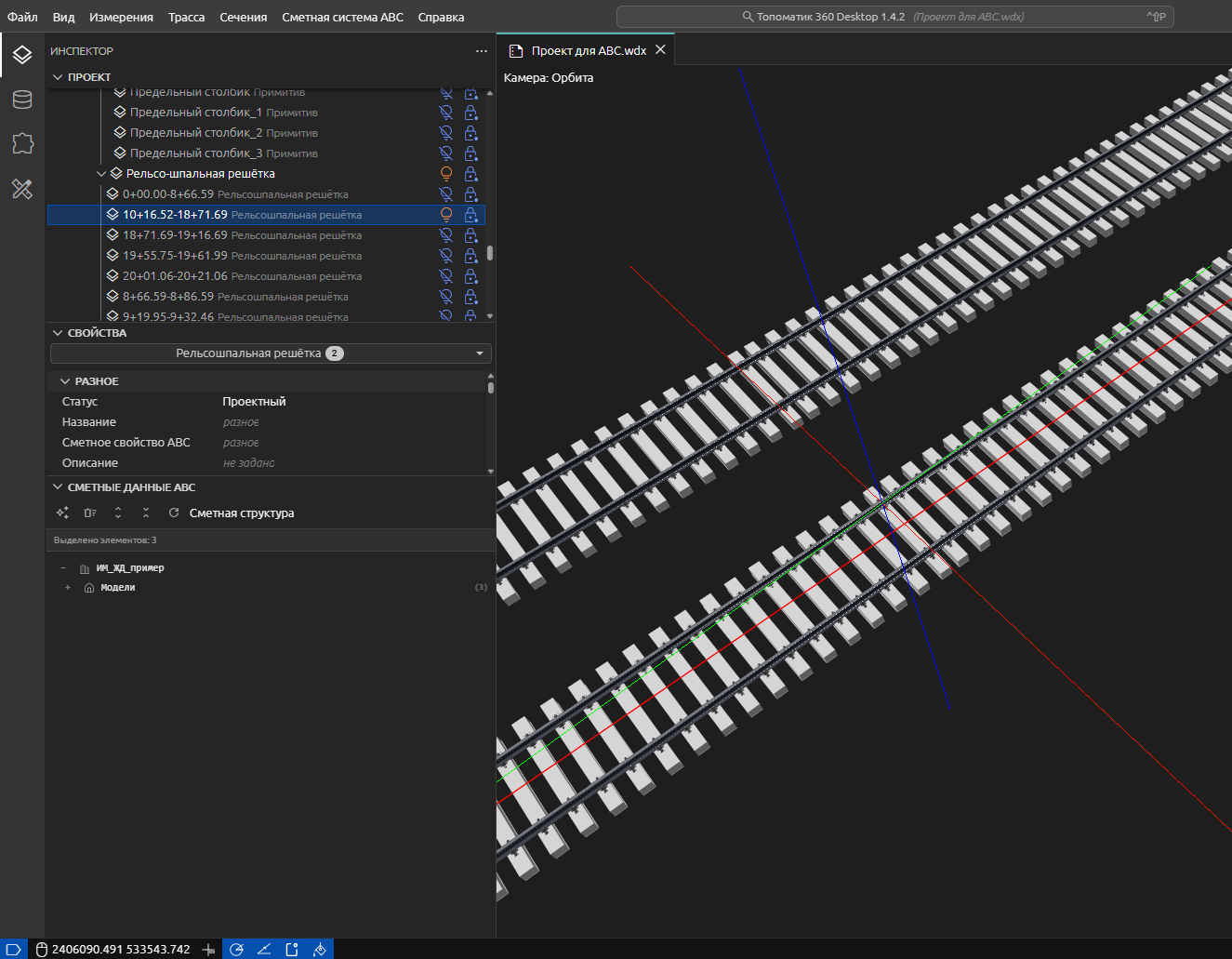

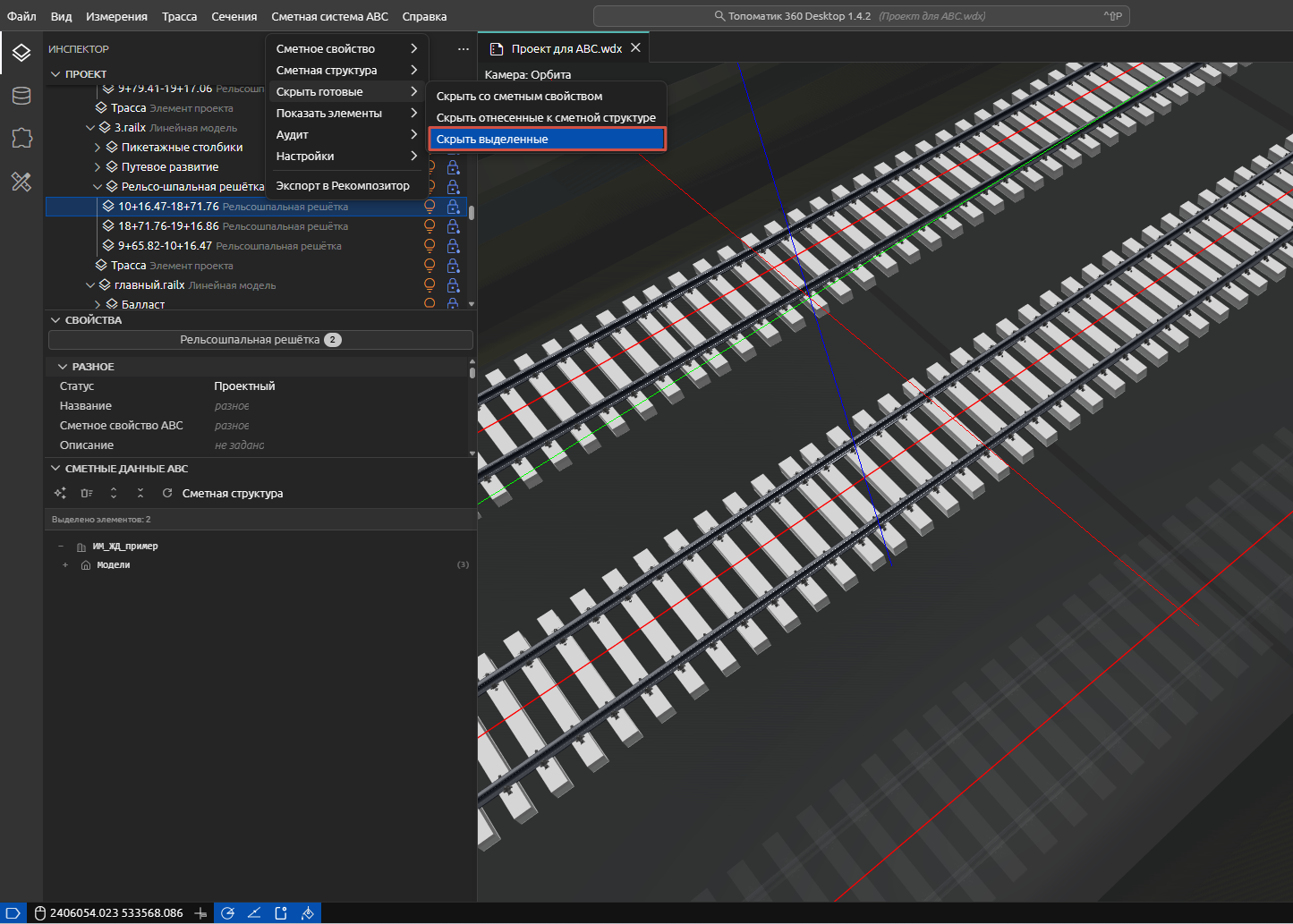

При использовании функции "Скрыть выделенные" на 3D виде скрываются только выделенные (подсвеченные) элементы.
На экране выводится статистика скрытых элементов.
|

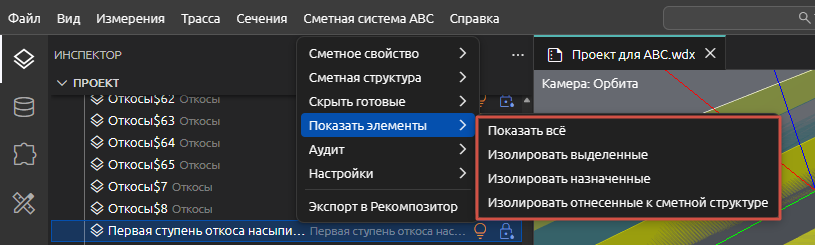

Для отображения ранее скрытых элементов модели, а также для изоляции элементов применяются инструменты раскрывающегося списка "Показать элементы": •Показать все; •Изолировать выделенные; •Изолировать назначенные; •Изолировать отнесенные к сметной структуре.

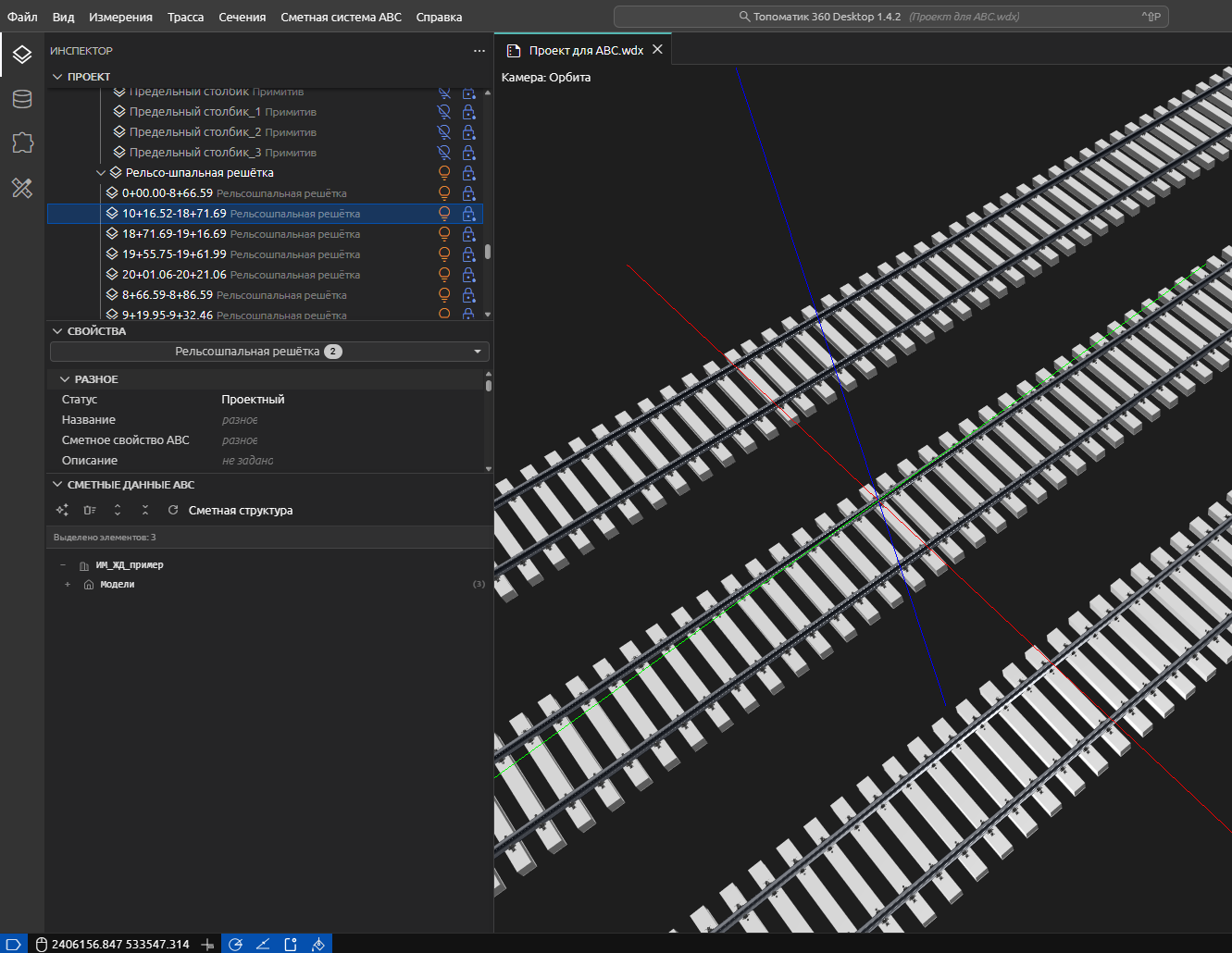

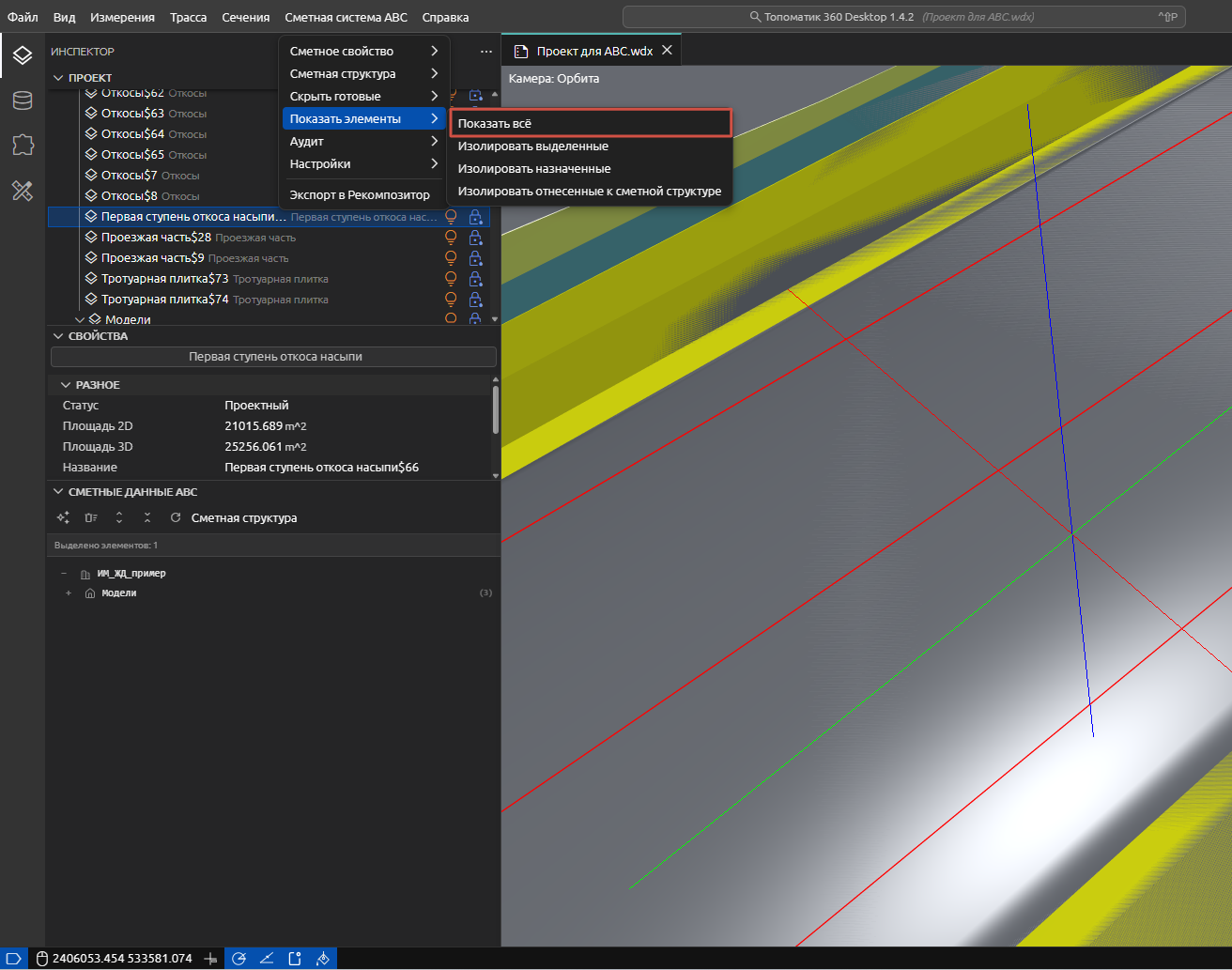

Чтобы отобразить все скрытые элементы, воспользуйтесь функцией "Показать все". Скрытые элементы будут отображены на 3D виде.
На экране выводится статистика отображенных элементов.

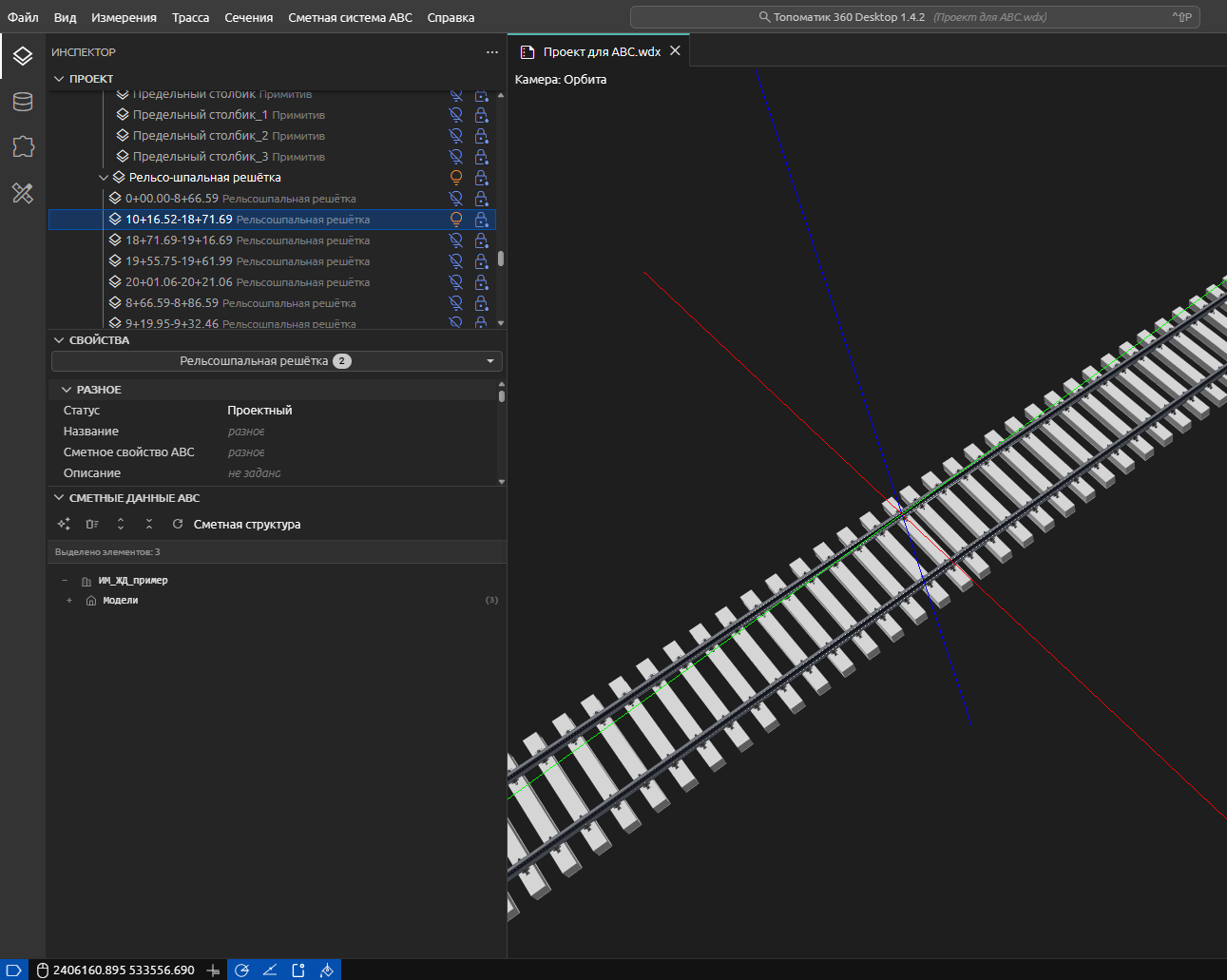

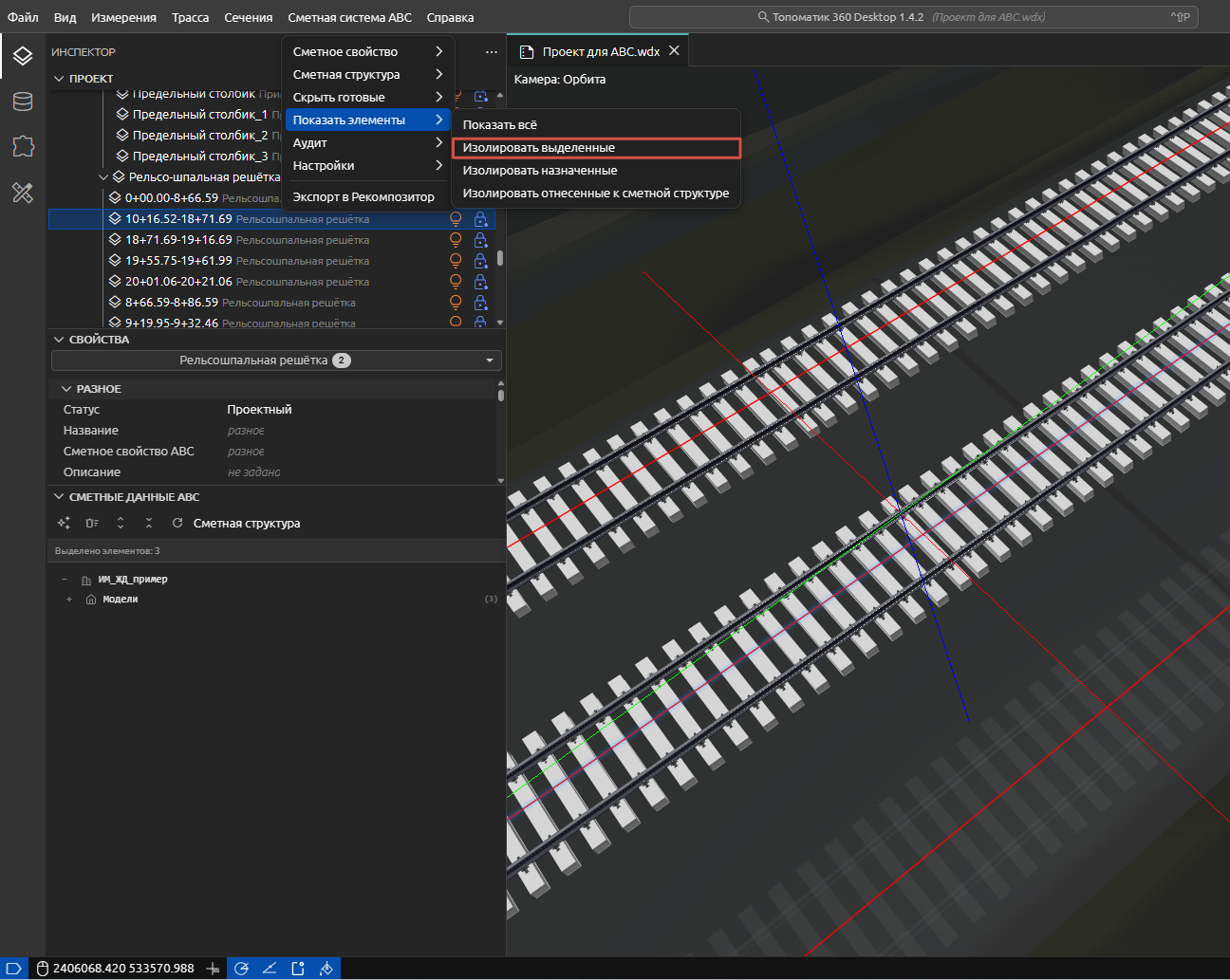

Чтобы оставить видимыми на 3D виде только выделенные элементы воспользуйтесь функцией "Изолировать выделенные".

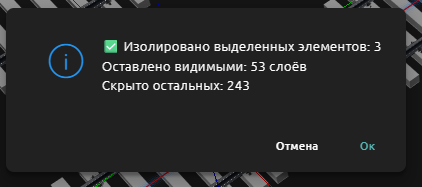

На экране выводится статистика изолированных элементов.

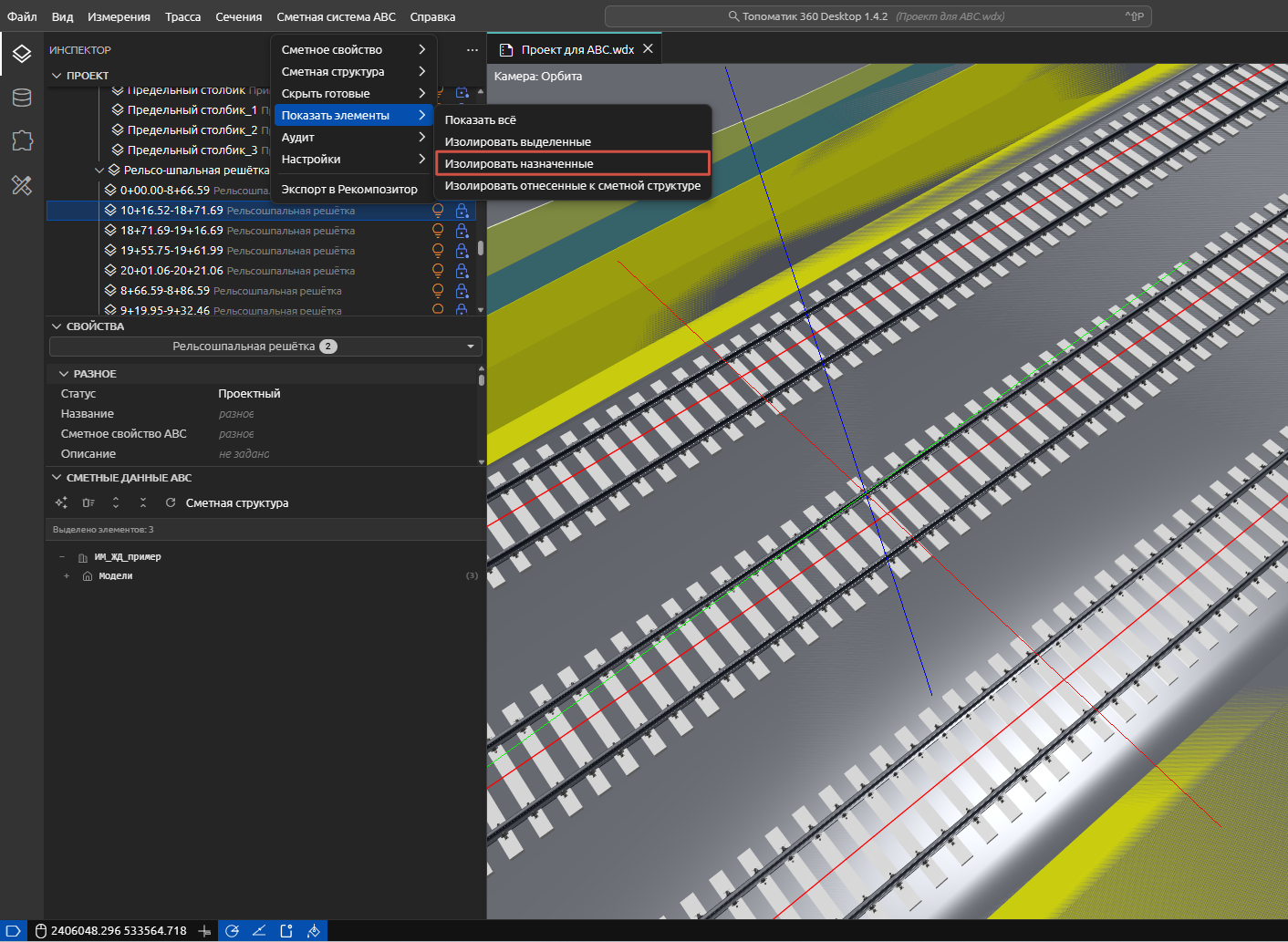

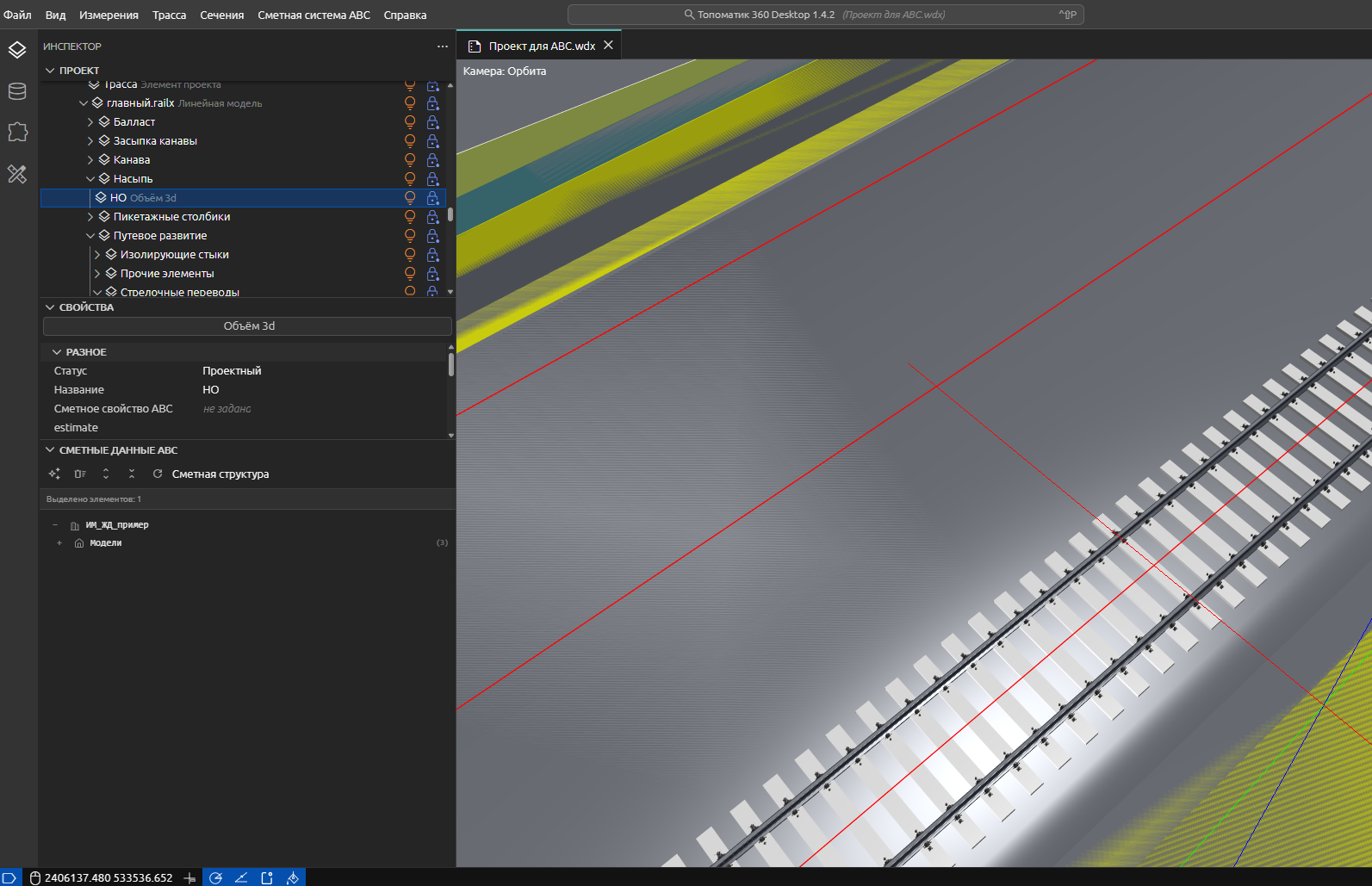

Чтобы оставить видимыми только элементы с назначенным сметным свойством воспользуйтесь функцией "Изолировать назначенные".

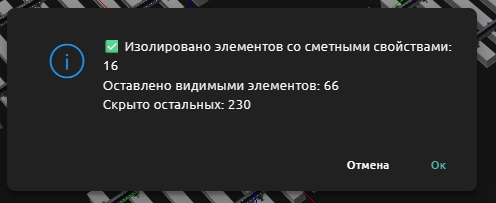

На экране выводится статистика изолированных элементов.

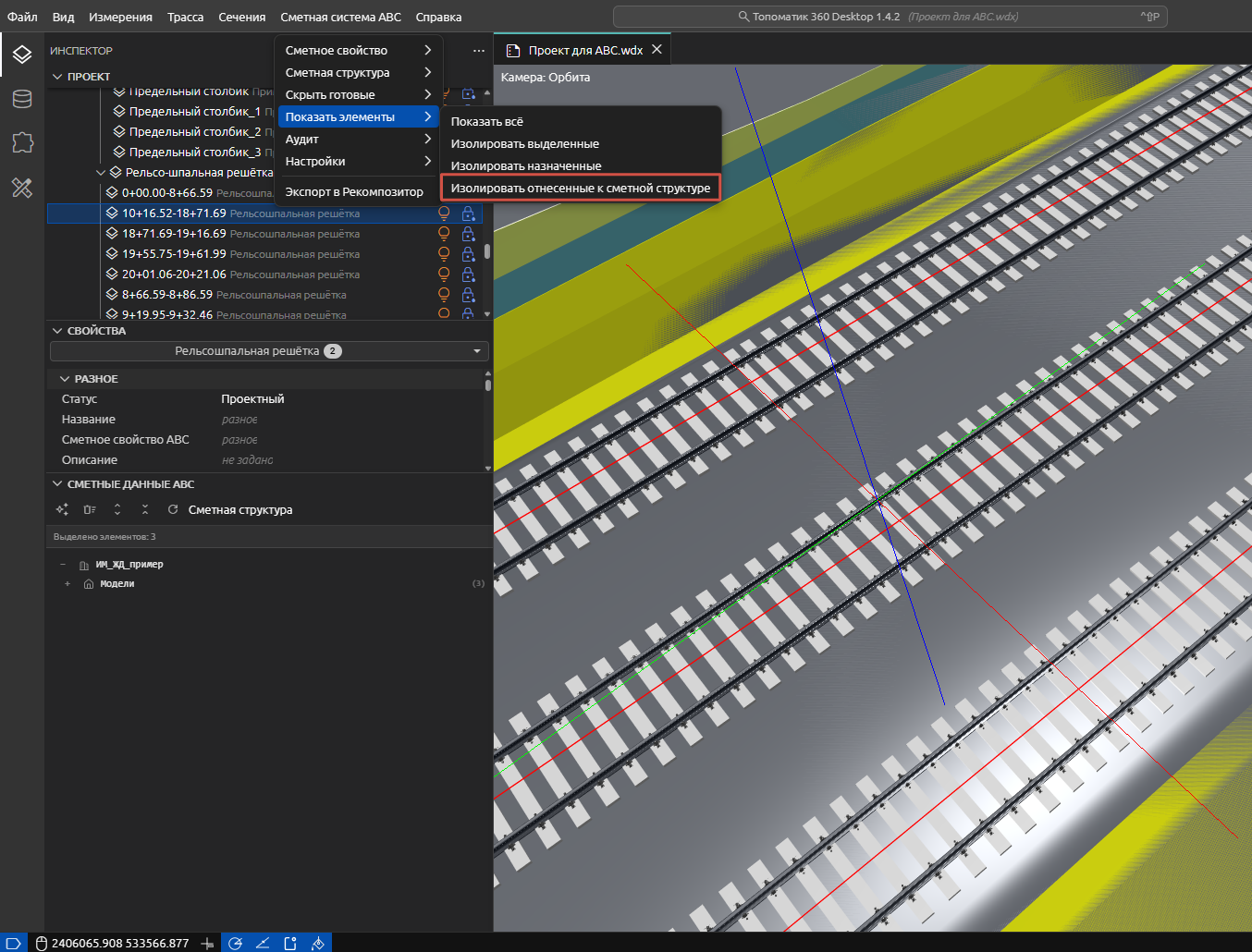

Чтобы оставить видимыми только элементы, отнесенные к разделу сметной структуры, воспользуйтесь функцией "Изолировать отнесенные к сметной структуре".
На экране выводится статистика изолированных элементов.
|
