Для работы с объектами АККОРДа графический интерфейс среды предусматривает точечное или групповое выделение одного или более объектов. Выделенный объект здесь и далее называется активным или выбранным, группу активных объектов — списком выделения. Активные объекты графически обозначаются жирным черным контуром.
Точечное выделение объектов предназначено для выделения одного объекта или добавления и удаления одного объекта в списке выделения (группе активных объектов). Для выполнения точечного выделения объекта на рабочем поле необходимо подвести курсор к объекту так чтобы указатель мыши попадал на изображение объекта и выполнить щелчок левой кнопкой мыши. В этом случае объект будет выделен. Если при этом использовать вспомогательные клавиши Shift, Alt и Ctrl, то будет произведена операция по изменению статуса активности объекта относительно группы активных объектов. При использовании клавиши Shift объект будет добавлен в группу активных объектов, Alt — удален из нее, а при использовании Ctrl будет произведена инверсия активности (если выбираемый объект активен, то он станет неактивным, и наоборот). Если произвести щелчок левой кнопкой мыши, без использования вспомогательных клавиш на участке рабочего поля проекта, не содержащем объектов, будет произведена очистка группы выделения — со всех объектов будет снято выделение. Это также можно произвести воспользовавшись пунктом «Снять выделение со всех объектов» раздела «Редактирование» главного меню, выделить все объекты, доступные на рабочем поле можно посредством пунктом «Выделить все видимые объекты».
|

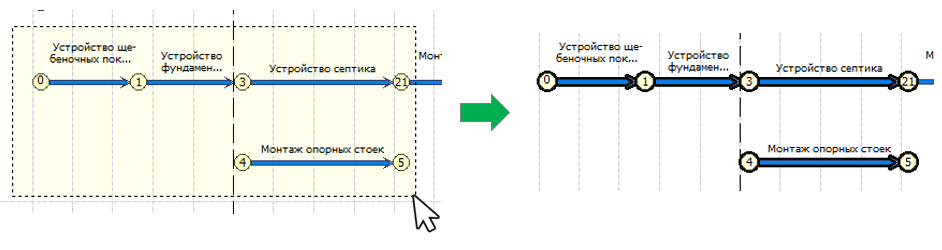

Чтобы выделить группу объектов на рабочем поле необходимо нажать левую кнопку мыши, затем удерживая кнопку мыши нажатой подвинуть курсор мыши по рабочему полю и затем отпустить кнопку. В момент пока кнопка нажата на рабочем поле от точки начала выделения до точки текущего положения курсора мыши будет изображаться прямоугольная область указывающая текущую область выделения. Все объекты попадающие вовнутрь этой области будут выделены.
По аналогии с точечным выделением можно использовать клавиши Shift, Alt и Ctrl — в этом случае их эффект будет применяться ко всем объектам внутри области выделения.
|
Независимо от режима работы при выделении одного объекта его параметры и доступные действия с объектом автоматически отображаются на панели редактирования. В режиме «Процессы» выделенные объекты можно двигать мышью, для этого необходимо навести на любой из них курсор мыши, затем нажать левую кнопку и затем удерживая ее передвигать курсор, выделенные объекты, будут двигаться вместе с курсором, окончание передвижения объектов будет выполнено отпусканием кнопки мыши. В случае, если в схеме присутствуют блокированные по времени события их движение будет возможно только вертикальной оси. На схеме производительных сил передвижение объектов не выполняется. Рис. 1. Соединение процессов.
При передвижении узлов на схеме процессов возможно соединять их, создавая таким образом соединение процессов. Это достигается следующим образом — при совмещении узлов изображение перемещаемого узла изменится на два кружка (рис. 1) — большой и маленький на правом вернем краю большого, на большом будет нарисован символ «+» (1 на рис. 1), на малом — «X» (2 на рис. 1), от передвигаемого узла в центр того узла, с которым совмещается передвигаемый (3 на рис. 1) будет протянута тонкая красная линия (4 на рис. 1). Это означает что включился режим соединения. При щелчке на большом круге узлы совместятся, причем полученный узел будет иметь код того узла, к которому был перемещен передвигаемый. При щелчке по маленькому кругу режим соединения будет отменен, узлы останутся в том же положении и примут исходный вид. Пояснение описанного механизма изображено на рис. 2.
Рис. 2. Механизм соединения процессов.
|
Во время редактирования схемы процессов можно удалять любые ее элементы, в том числе и группами, осуществить удаление можно либо воспользовавшись кнопкой удаления инструментальной панели на панели редактирования, либо действием «Удалить объект» в списке действий активного объекта, либо аналогичным пунктом контекстного меню документа. На схеме производительных сил можно удалять только временные и транзитные связи, также точки ввода производительных сил. Рабочие дуги производительных сил удалить нельзя, они удаляются так же как и создаются автоматически при работе со списком работ процессов или списком подсетей производительных сил проекта.
|
