Рабочие дуги производительных сил — проекции процессов на производительные силы. Эти объекты используются только в режиме «Производительные силы». Изображаются аналогично процессам с привязанными работами.
Каждый процесс может давать проекции сразу на несколько производительных сил, поэтому на схеме рабочие дуги производительных сил отображаются с одинаковой нумерацией событий. Например, в процессе 0 > 1 используются две производительные силы с кодами 1 и 258-С, тогда на схеме производительных сил получится две рабочих дуги 0 > 1 с соответствующими кодами. Обозначаются рабочие дуги аналогично процессам, но с той разницей что у кодов узлов будут указываться коды ресурсных подсетей. В общем виде запись обозначающая рабочую дугу выглядит так: Рабочая дуга X[A] > Y[A], где X — код исходящего узла (начального события), Y — код входящего узла (конечного события), А — код производительной силы.
В приведенном примере это будут «Рабочая дуга ПС 0[1] > 1[1]» и «Рабочая дуга ПС 0[258-С] > 1[258-С]», в короткой записи рабочие дуги производительных сил обозначаются символом Q (Q 0[258-С] > 1[258-С]). Рабочие дуги, по сути, отражают использование той или иной производительной силы в процессе. Параметрами рабочей дуги производительных сил являются код подсети, наименование подсети, используемый объем, время начала, время окончания, продолжительности во времени — полная и фактическая, минимальная и максимальная, временной резерв, величина использования ресурса — фактическая и резервная, минимальная и максимальная.
После произведения расчета проекта рабочие дуги могут изображаться частично закрашенными синим или полностью закрашенные красным цветом (рис. 3.17), раскраска указывает на величину резерва по времени или по количеству использования ресурса. Если дуга окрашена в красный цвет — резерв отсутствует, частичное закрашивание синим показывает в процентном соотношении длины отрезков синего и голубого цвета по длине дуги, величины фактического и резервного параметров соответственно. Рабочие дуги создаются и удаляются автоматически при включении работ в процесс и удалении работ из списка работ процесса соответственно, для редактирования доступны только их параметры.
|
Синхронизирующие связи — объекты схемы производительных сил. Синхронизирующие связи рабочих дуг производительных сил – это автоматически создаваемые временные связи рабочих дуг одного процесса. Задача синхронизирующих связей состоит во временной привязке рабочих дуг, созданных одним процессом. По умолчанию отображение синхронизиующих связей отключено, чтобы не загромождать схему работы производительных сил. Однако, режим отображения можно включить в свойствах проекта.
Обозначаются временные связи так: Синхронизирующая связь X[A] > Х[B], где X — код узла (события), А — код производительной силы узла X, B — код производительной силы узла Х. В короткой записи обозначаются символом Y.
Например: «Синхронизирующая связь 0[1] > 0[258-С]» (Y 0[1] > 0[258-С]). Синхронизирующая связь в любой момент может быть удалена либо заменена на временную связь для установки временных сдвигов в работе производительных сил.
|
Временные связи — объекты схемы производительных сил.
На рабочем поле проекта изображаются тонкой линией как изогнутые направленные дуги. Временные связи можно создать между любыми двумя событиями на схеме производительных сил, не являющимися концами другой дуги, как принадлежащих, так и не принадлежащих одной подсети (рис. 3.19). Обозначаются временные связи так: Временная связь X[A] > Y[B], где X — код исходящего узла (начального события), Y — код входящего узла (конечного события), А — код производительной силы узла X, B — код производительной силы узла Y. В короткой записи обозначаются символом S.
Например: «Временная связь 0[1] > 0[258-С]» (S 0[1] > 0[258-С]). Чтобы создать временную связь необходимо навести курсор на событие, которое будет исходящим для временной связи, затем нажать левую кнопку мыши и удерживая ее нажатой перевести курсор к другому событию, которое будет входящим для временной связи, и отпустить кнопку мыши. Если отпустить кнопку мыши в момент когда курсор не попадает на другое событие создание временной связи будет отменено. Если связь создается между двумя событиями одной подсети производительных сил, то перед отпусканием кнопки мыши необходимо нажать клавишу Ctrl, в противном случае будет создана транзитная, а не временная связь. По умолчанию вновь созданная временная связь имеет выгиб и направление по направлению часовой стрелки, их можно изменить воспользовавшись соответствующими пунктами списка действий временной связи на панели редактирования. Создание временной связи

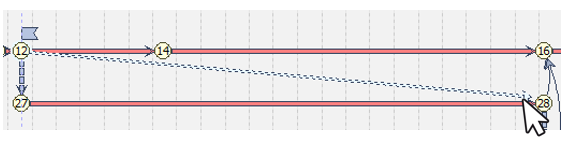

В процессе создания из исходящего узла будет показываться пунктиром прямая дуга, подсказывая откуда и куда будет протянута связь . Если временная связь создана между событиями подсети одной производительной силы, можно изменить тип связи на транзитную, воспользовавшись пунктом «Изменить тип связи» списка действий временной связи на панели редактирования или ниспадающего контекстного меню на рабочем поле проекта. Временные связи можно удалять в произвольный момент, автоматически они удаляются при удалении хотя бы одного из событий начала или окончания временной связи. Временные связи имеют следующие параметры — время начала, время окончания, продолжительности во времени — полная и фактическая, минимальная и максимальная, временной резерв.
|

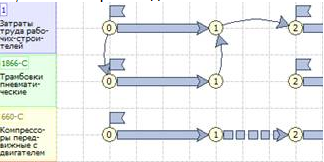

Транзитные связи — объекты схемы производительных сил. На рабочем поле проекта изображаются в виде направленных отрезков прямой толстой пунктирной линии (1 на рис. 1). Транзитные связи можно создать между двумя событиями на схеме производительных сил, не являющимися концами другой дуги, только принадлежащих одной подсети.
Рис. 1. Транзитные связи. Обозначаются транзитные связи так: Транзитная связь X[A] > Y[A], где X — код исходящего узла (начального события), Y — код входящего узла (конечного события), А — код производительной силы. B короткой записи транзитные связи обозначаются символом W.
В приведенном примере транзитная связь обозначается как «Транзитная связь 1[660-C] > 2[660-C]» или W 1[660-C] > 2[660-С]. Способ создания транзитных связей аналогичен способу создания временной связи. Чтобы создать транзитную связь необходимо навести курсор на событие, которое будет исходящим для связи, затем нажать левую кнопку мыши и удерживая ее нажатой перевести курсор к другому событию той же подсети, которое будет входящим для транзитной связи, и отпустить кнопку мыши. Если отпустить кнопку мыши в момент когда курсор не попадает на другое событие создание связи будет отменено. Так же как и при создании временной связи в процессе создания из исходящего узла будет показываться пунктиром прямая дуга, подсказывая откуда и куда будет протянута связь. Направление связи можно изменить воспользовавшись соответствующим пунктом списка действий транзитной связи на панели редактирования. Можно изменить тип связи на временную, воспользовавшись пунктом «Изменить тип связи» списка действий связи на панели редактирования или ниспадающего контекстного меню на рабочем поле проекта. Таким образом можно создавать временные связи (2 на рис. 1). Транзитные связи можно удалять в произвольный момент, автоматически они удаляются при удалении хотя бы одного из событий начала или окончания временной связи. Транзитные связи имеют те же параметры что и временные.
|
Точки ввода производительных сил изображаются в виде флажков над изображением кружков событий. Обозначаются точки ввода производительных сил так:
Ввод ПС X[A] или Ввод ПС X, где X — код узла (события) ввода, А — код производительной силы, если точка на схеме производительных сил. B короткой записи обозначаются символами R на схеме процессов и F на схеме производительных сил.
Точки ввода производительных сил создаются и удаляются в обоих режимах работы с проектом, при этом на схеме процессов они являются агрегацией проекций точек ввода производительных сил на схеме производительных сил. При создании в одной или нескольких проекциях события точки ввода производительных сил, на схеме процессов автоматически в соответствующем проекциям событии также будет создана точка ввода производительных сил. При удалении точки ввода производительных сил на схеме процессов удаляются все ее существующие проекции во всех подсетях, на схеме производительных сил точки ввода могут произвольно создаваться и удаляться.

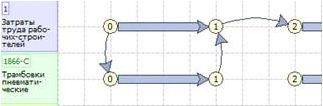

Проиллюстрировать это можно следующим образом. Если создавать точки ввод производительных сил на схеме производительных сил, как показано на предыдущем рисунке, на схеме процессов автоматически создадутся точки две ввода:
Но не наоборот — если не имея точек ввода производительных сил создать на схеме процессов две точки ввода как на ри. 3.23, то на схеме производительных сил не будет создано ни одной точки производительных сил:
При удалении же точек ввода на схеме процессов, результатом станет удаление всех их проекций, а при удалении на схеме производительных сил — на схеме процессов ничего не изменится . На схеме производительных сил точка ввода показывает что в какой-то момент времени в подсеть вводится некоторое количество соответствующей производительной силы, на схеме процессов — что в момент обозначенный событием вводятся некоторой количество одной или нескольких производительных сил. При удалении событий в которых производится ввод производительных сил, точки ввода автоматически удаляются. Параметрами точек ввода производительных сил на схеме производительных сил являются код подсети, наименование подсети, величина вводимого ресурса — фактическая и резервная, минимальная и максимальная, у точек ввода на схеме процессов — наименование.
|
