Временная шкала

 Временная шкала предназначена для отображения объектов схемы на временной оси. Шкала состоит из линейки с нанесенными единицами измерения времени, каждое деление соответствует выбранной единице измерения, нерабочие дни на шкале времени не отображаются. В правом нижнем углу временной шкалы имеется подсказка о продолжительности рабочего дня.



clip0116

Временная шкала



clip0117

Настройка временной шкалы

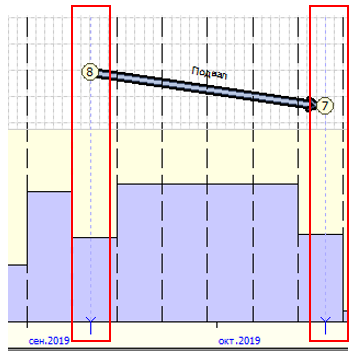

 При работе с активным объектом схемы его проекция на временную шкалу указывается пунктирными синими линиями со стрелками, направленными на шкалу.



clip0118



 Если объект не имеет возможности менять свою координату на оси времени, то над стрелкой пунктирной линии выводится маленький кружок.

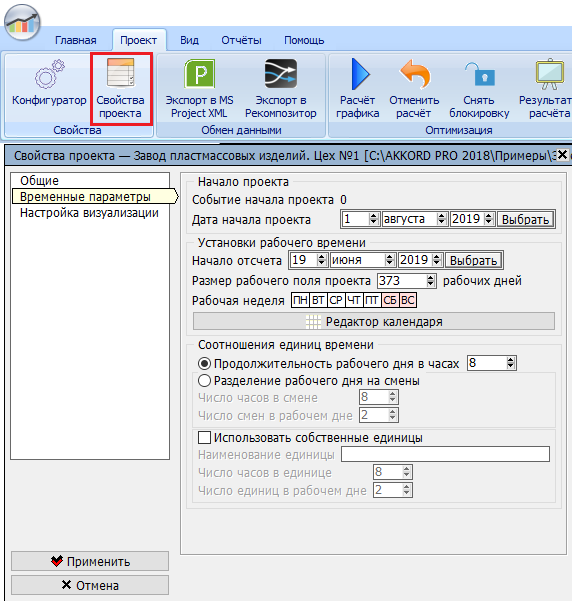

 Первая дата (в крайнем левом конце шкалы) соответствует точке начала отсчета рабочего поля проекта, эта дата устанавливается в разделе «Временные параметры» окна настройки свойств проекта.



clip0119

 Существует возможность расширения границ шкалы времени, для этого слева и справа от горизонтальной линейки прокрутки имеются одинаковые кнопки с изображением знака «+». Щелчок левой кнопкой мыши добавляет к рабочему полю слева и справа по одному дню, расширяя таким образом границы временной шкалы. Щелчок правой кнопкой мыши по этим кнопкам приведет к появлению контекстного меню с возможностью выбора вариантов расширения шкалы — на один, два, пять и десять дней в соответствующем направлении. Также в этом меню имеется пункт «Настройка временной шкалы» (вызывается щелчком правой кнопкой мыши по временной шкале),  открывающий окно свойств проекта на закладке «Временные параметры», где можно более гибко настроить конфигурацию рабочего времени проекта.
