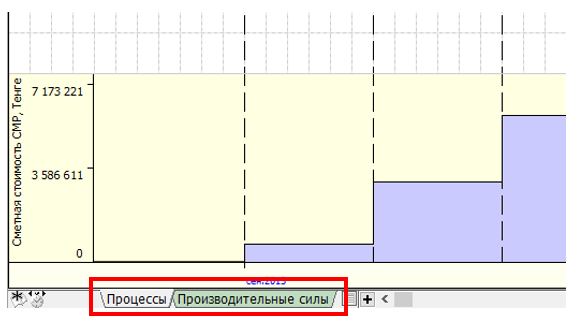

С проектом можно работать в двух режимах, соответствующих топологической схеме процессов и схеме проекций процессов на производительные силы. Переключение режимов осуществляется посредством вкладок «Процессы» и «Производительные силы» в нижней части окна проекта.
На вкладке режима работы с проекциями процессов на производительные силы (далее просто режим «Производительные силы») имеется кнопка вызова навигатора производительных сил, доступная для использования только в этом режиме.

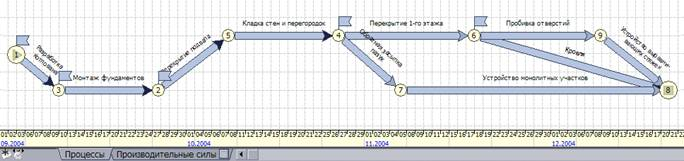

В режиме «Процессы» можно работать с объектами схемы процессов — процессами, событиями и точками группового ввода производительных сил.
|
В этом режиме на рабочем поле проекта отображается схема производительных сил — множество проекций процессов на производительные силы (подсети производительных сил), используемых в соответствующих процессах. Полностью или частично повторяющие схему процессов подсети производительных сил располагаются одна под другой, каждая соответствует распределению той или иной производительной силы в схеме процессов.
В левой части окна в этом режиме появляется панель с легендой, на которой в прямоугольных областях разного цвета указаны код производительной силы, подсеть которой располагается правее соответствующего пункта легенды. Управление отображением подсетей и порядком их вывода на рабочем поле осуществляется «Навигатором производительных сил».
|
