<< Click to Display Table of Contents >> Navigation: Описание интерфейса, обзор основных функций > Лента инструментов |
Лента инструментов состоит из пяти вкладок, сгруппированным по функционалу:

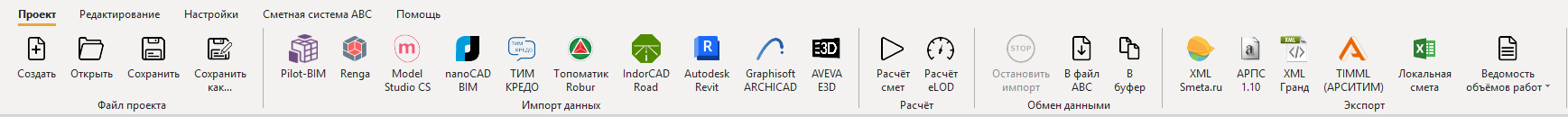

Вкладка "Проект" содержит основные функции с данными и файлом проекта Рекомпозитора – открытие, сохранение, импорт, экспорт и синхронизация данных.
Действия с файлом проекта
- создать новый проект рекомпозитора (файл в формате *rcfx);
- открыть сохранённый ранее проект Рекомпозитора (файл формата .rcfx);
- сохранить текущее состояние проекта в файл с заданным именем;
- вызвать диалог сохранения проекта с новым именем.
Импорт данных из BIM-систем
На данной вкладке расположены иконки всех САПР, данные из которых можно импортировать в "АВС-Рекомпозитор". Для импорта данных проекта, выполненного в конкретной САПР, нужно нажать на иконку этой САПР.
Обмен данными с АВС
- останавливает процесс импорта данных в АВС-Рекомпозитор.
- открывает диалог сохранения исходных данных АВС для расчёта смет в текстовый файл;
- копирует в буфер обмена исходные данные АВС для расчёта смет;
Экспорт данных
Эта группа функций содержит в себе функции экспорта в разные сметные форматы, а также функционал выпуска ведомости объемов работ по смете. Активность функций зависит от выделенного уровня сметной структуры.
Настройка на АВС-RU
|

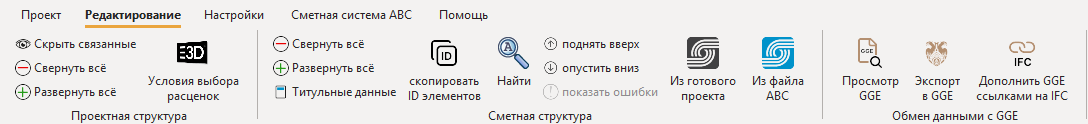

Содержит команды управления и редактирования проектной и сметной структур.
Редактирование проектной структуры
- скрывает/показывает на экране позиции проектных данных, связанных со сметной структурой;
- сворачивает все уровни проектной иерархии;
- разворачивает все уровни проектной иерархии;
- условия выбора расценок для импорта из AVEVA E3D.
Редактирование сметной структуры
- заполнение титульных данных стройки/объекта/сметы (в зависимости от выделенного на момент обращения к функции уровня).
- скопировать в буфер ID всех элементов, объемы которых учтены в общем объеме выбранной сметной расценки/раздела/сметы;
- поиск в сметной структуре
Введенный контекст можно искать в шифрах и/или наименованиях. При этом, можно использовать дополнительные фильтры, которые сокращают область поиска до шифров, наименований или только работ и материалов. Поиск проивзодится как есть, без разбивки на слова или части слов.
Найденная позиция подсвечивается в сметной структуре. После нажатия кнопки "Далее" подсвечивается следующая найденная позиция, и так до конца дерева сметной структуры.
- перемещение расценок по сметной структуре;
- импорт сметной структуры из другого проекта Рекомпозитора;
- импорт сметной структуры из файла АВС.
Обмен данными с GGE
- просмотр файла формата *.gge.
- дополнить файл формата *.gge ссылками на IFC BIM-модели.
|
Содержит команды управления и редактирования конфигурации настроек Рекомпозитора.
Конфигурация
- загрузить ранее созданную конфигурацию Рекомпозитора;
- сохранить текущую конфигурацию Рекомпозитора в файл;
- настройки работы с отдельными САПР:
- установить номер сметной зоны для смет; - установка типа применяемой сметно-нормативной базы для расчета в АВС,
Параметры сметной структуры
- устанавливает тип примечания для подраздела в исходных данных АВС - устанавливает тип примечания для фрагмента ВСМ в исходных данных АВС - устанавливает тип примечания для примечания ВСМ в исходных данных АВС;
|
Вкладка "Сметная система АВС" работает только с выгрузкой проектной структуры из BIM-систем NanoCAD BIM и Revit. Данная вкладка дублирует базовый функционал плагина АВС: позволяет просмотреть параметры элемента, назначить, дублировать и удалить сметное свойство.
- просмотр свойств выделенного элемента;
- дублирование сметного свойства;
- копирование сметных свойств элемента;
- вставка скопированных сметных свойств;
- удалить сметные свойства у выделенных узлов;
- импорт сметной структуры из другого проекта Рекомпозитора.
|
- смена типа лицензии: с привязкой к ключу или с привязкой к системному блоку;
- активация лицензии на Рекомпозитор посредством отправки электронного письма и последующей загрузки файлов лицензии;
- активация лицензии посредством автоматического поиска на сервере текущей лицензии по номеру компьютера;
- справочный файл с описанием интерфейса и использования Рекомпозитора;
- методические указания по работе BIM-сметчика;
- переход на YouTube канал с обучающими и обзорными видеороликами;
- окно с информацией о версии Рекомпозитора, номере ключа защиты и сроке окончания сопровождения.
|
