Обзор функций плагина

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Renga Software > Обзор функций плагина

BIM-система Renga, предназначена для проектирования архитектурно-строительной, конструктивной части проекта и внутренних инженерных систем зданий и сооружений.

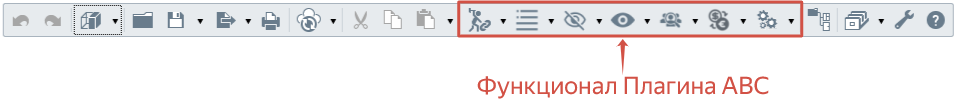

Пиктограммы выпадающих списков команд плагина "Сметная система АВС" располагаются на "Основной панели" в верхней части окна программы.

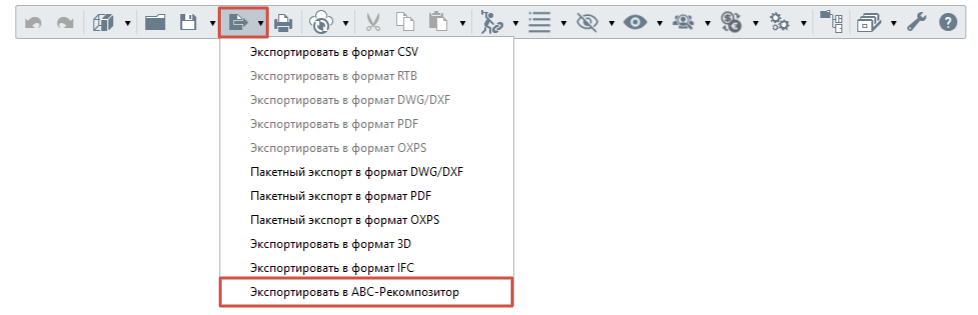

Пункты "Экспортировать eLOD" и "Экспортировать в АВС-Рекомпозитор", интегрирован в выпадающий список команд меню "Экспортировать".

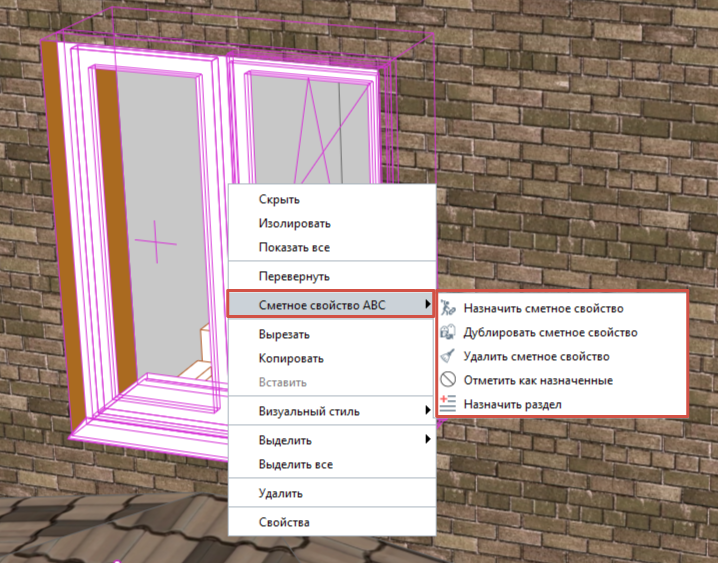

Для удобства работы сметного специалиста основные команды плагина продублированы контекстном меню, вызываемом по щелчку правой кнопки мыши на выбранных элементах.

Описание команд, выпадающих списков меню плагина.

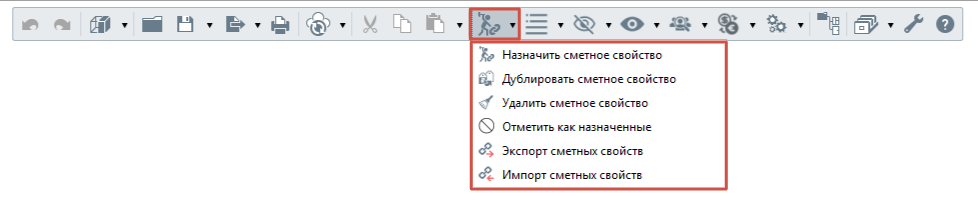

Назначить сметное свойство – запись и редактирование значения сметного свойства элемента модели.

Дублировать сметное свойство – процесс копирования значения сметного свойства элемента модели и последующая запись данного значения выборке элемента на основании критериев фильтра, сформированных BIM-сметчиком.

Удалить сметное свойство – удаление значения сметного свойства элемента модели.

Отметить как назначенные - отметить элементы без сметных свойств как элементы с назначенными сметными свойствами.

Экспорт сметных свойств - выгрузка сметных свойств в другой проект или в другую версию текущего проекта.

Импорт сметных свойств - загрузка сметных свойств в текущий проект.



Назначить раздел – отнесение выделенных элементов модели в иерархию сметной структуры.

Показать структуру – вызов диалогового окна для работы со сметной структурой.

Удалить элемент из сметной структуры – удаление выбранных элементов из иерархии сметной структуры.

Очистить сметную структуру – удаление всех элементов проекта из сметной структуры (с сохранением иерархии).

Экспорт сметной структуры – выгрузка сметной структуры из текущего проекта.

Импорт сметной структуры – загрузка сметной структуры в текущий проект.



Скрыть со сметным свойством – скрыть элементы модели с назначенным сметным свойством.

Скрыть отнесенные к сметной структуре – скрыть элементы модели, отнесенных в иерархию сметной структуры.

Скрыть выделенные - скрыть выделенные в текущий момент элементы модели.



Скрытые АВС – показать скрытые объекты модели с назначенным сметным свойством или отнесенные в иерархию сметной структуры.

Изолировать выделенные - изолировать выделенные элементы модели.

Изолировать назначенные - изолировать элементы с назначенным сметным свойством.

Изолировать отнесенные – изолировать элементы, отнесенные в иерархию сметной структуры.



Код элемента – поиск и выбор объектов на текущем виде по уникальному идентификатору объекта (ID). Вывод значения числового кода выбранных объектов.

  Структура проекта –открыть окно проектной структуры.







Импорт сметной стоимости элементов -  импорт сметной стоимости из АВС-Рекомпозитора в параметр "Сметная стоимость АВС"

Очистка сметной стоимости  - очистка значения параметра "Сметная стоимость АВС" у выбранных элементов



Версия плагина – вывод номера и даты формирования, текущей версии плагина "Сметная система АВС".

Изменить путь к сметной системе АВС – выбор редакции программного комплекса АВС для текущей работы с плагином.

Канал АВС – ссылка на официальный канал YouTube компании АВС.

Продукты АВС – ссылка на официальный сайт компании АВС.

Изменить путь к файлу с пользовательскими параметрами - указать путь к файлу с параметрами пользователя (UserParams.txt).
