В основе технологии работы BIM-сметчика, лежит внесение в элементы модели сведений экономического свойства (сметных свойств) с использованием интеллектуальной экспертной системы "База знаний АВС".

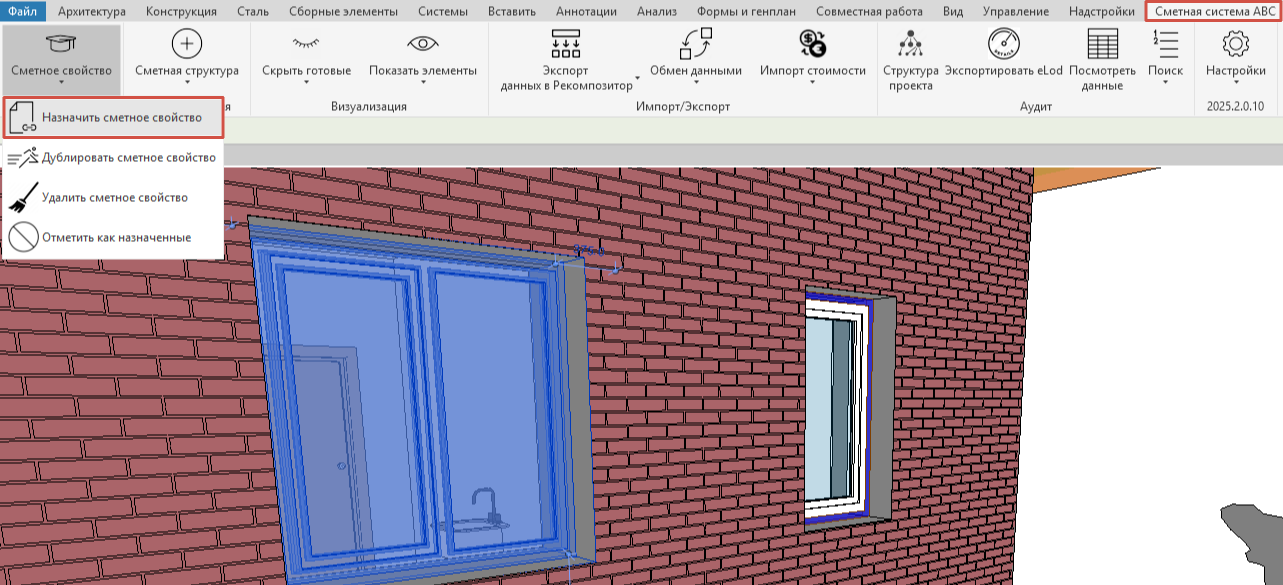

С помощью раскрывающегося списка 1, инструмент 1.1., назначаем первичное сметное свойство.

Выберите необходимый элемент. Допустимо выделение элемента до запуска инструмента по назначению сметного свойства.

В открывшемся диалоговом окне "Сметная система АВС", расположен функционал по работе со сметными свойствами элементов модели. В качестве описания характеристики элемента, в каждом конкретном случае, используются доступные данные о наименовании категории, семейства и ID номера элемента и.т.д.

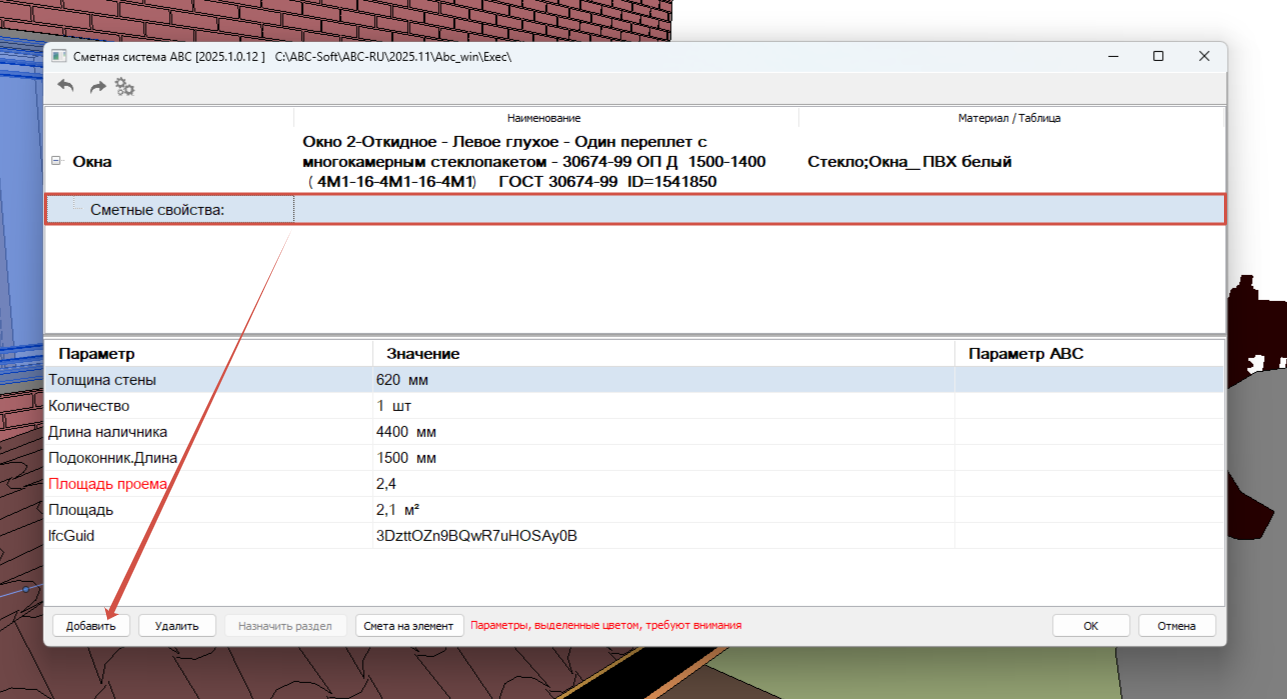

Выделите строку "Сметные свойства". В нижней части окна, отображаются считываемые значения параметров элемента модели, необходимые для сметной оценки.

Нажмите кнопку "Добавить" или используйте клавиатурный аналог "Insert". Применимо также и контекстное меню, по нажатию правой кнопки мыши на строке "Сметные свойства".

Происходит запуск формы "База знаний АВС".

В панели "Иерархия базы знаний", последовательно раскрывая уровни, пользователь выбирает подходящий фрагмент базы знаний (технологию).

Для "Обращения к стандартному фрагменту" произведите двойной клик левой кнопки мыши или воспользуйтесь диалогом контекстного меню. Для тех, кому привычнее пользоваться горячими клавишами поддерживается сочетание – "Ctrl+Alt+F".

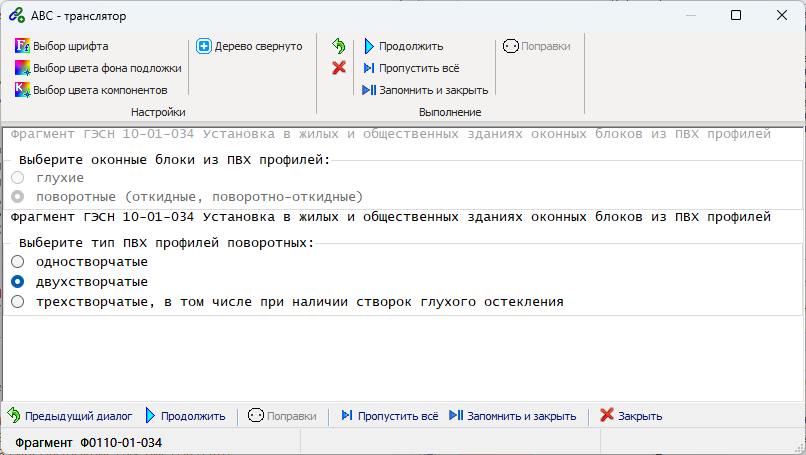

В результате обращения запускается форма "АВС-транслятор"

Каждый из фрагментов содержит знания своего уровня, которые при обращении в диалоговом режиме последовательно задают пользователю вопросы инженерно-технического свойства.

Следует отметить, что наличие вопросов или их отсутствие, зависит от степени готовности элементов модели, дать ответы по средствам значений параметров, необходимых при трансляции фрагмента. Идеальный вариант, взаимодействие в автоматическом режиме, тандема элемент проекта и фрагмента "Базы знаний", где участие BIM-сметчика практически сведены к минимуму.

По окончанию поступления ответов и продвижению по "трассе решений" с помощью нажатия кнопки "Далее", формируются сметные результаты в виде обращения к фрагменту.

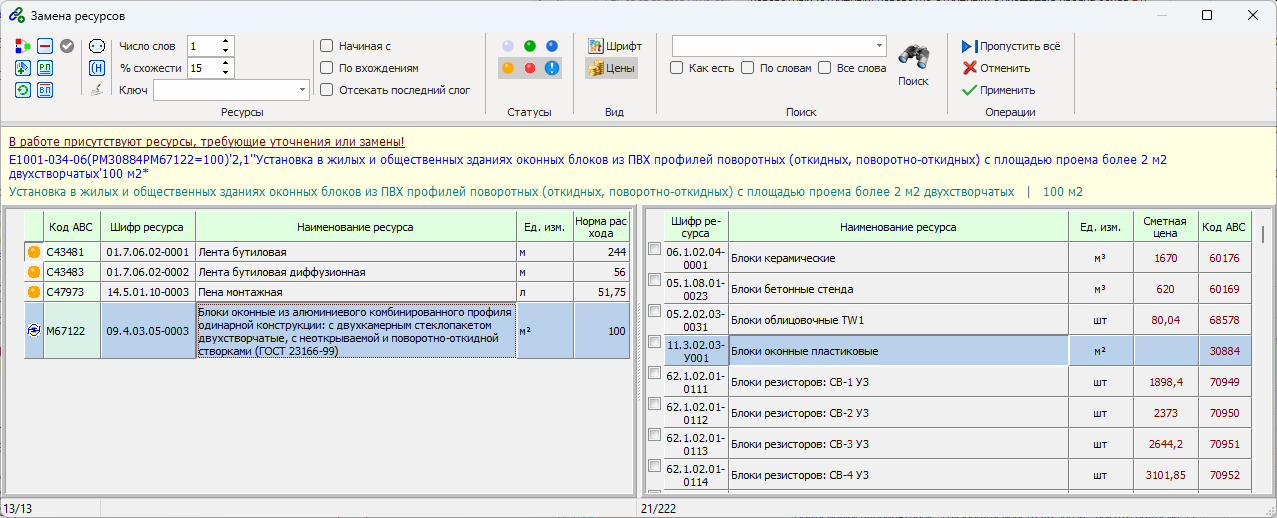

При необходимости (опционально) можно произвести корректировку ресурсной части в соответствии со статусами ресурсов в диалоговом окне "Замена ресурсов".

После корректировки или неизменности ресурсной части используем функцию "Выход" (Alt+X) – закрыть диалог корректировки ресурсов.

Процесс формирования записи сметного свойства завершен. Открывается диалоговое окно "Сметная система АВС", где в строке "Сметные свойства", добавлен новый уровень с записью сметного свойства элемента модели.

При выделении сформированной строки со сметным свойством, в нижней части окна, теперь уже, отображаются принятые после трансляции значения параметров стандартного фрагмента "Базы знаний АВС".

Далее "ОК". Процедура назначения единичного сметного свойства завершена.

При необходимости, элементу модели могут быть назначены дополнительные сметные свойства в текущей сессии, отражающие затраты на технологию производства работ.

Для добавления записи сметного свойства в последующих сессиях, выделите элемент с уже назначенным сметным свойством и активируйте ранее используемый инструмент 1.1 "Назначить сметное свойство". В открывшемся диалоговом окне "Сметная система АВС", произведите процедуру назначения сметного свойства с помощью кнопки "Добавить" по описанной выше схеме.

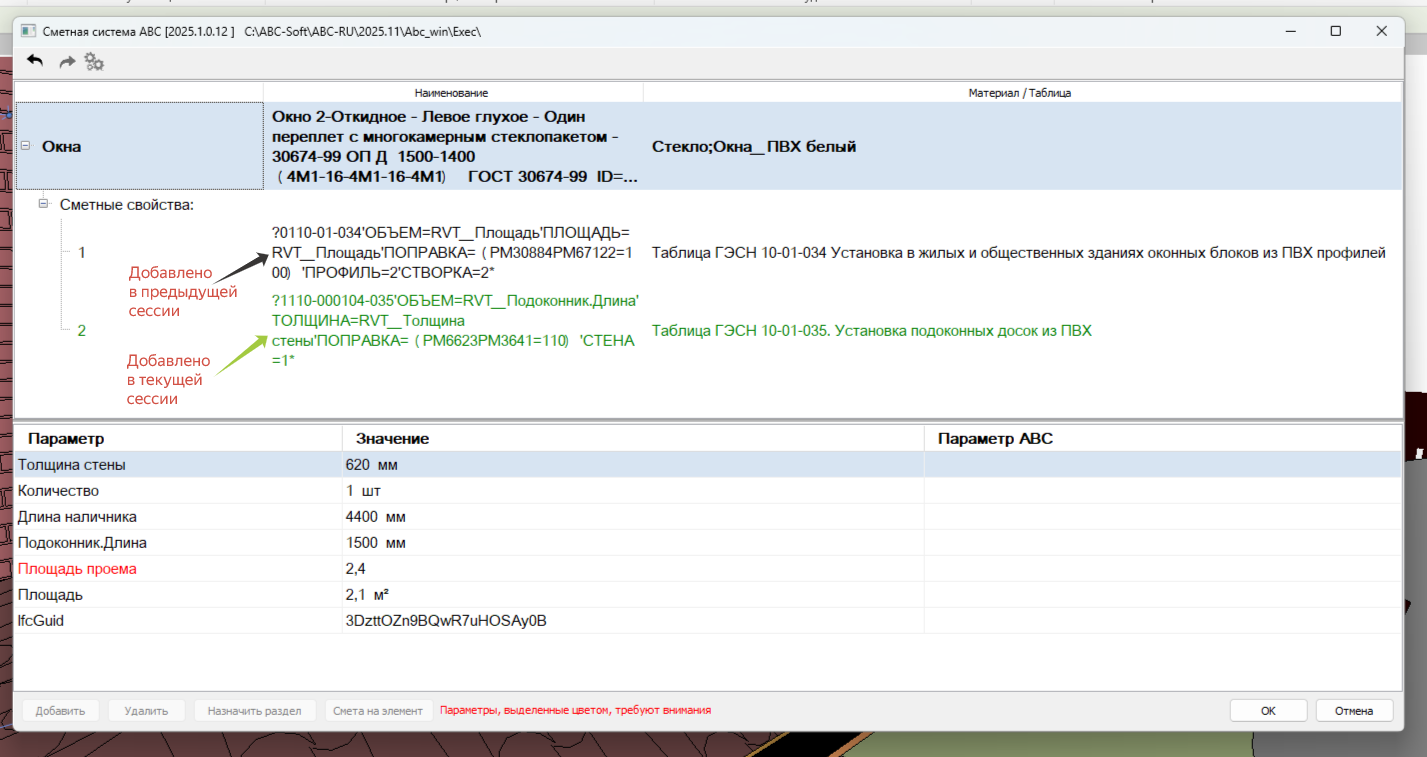

Позиции, добавленные в текущей сессии назначения, будут отражены зеленым цветом. Ранее, назначенные сметные свойства - черным.

Чтобы заменить одну из сметных позиций, щелкните двойным кликом левой кнопкой мыши по редактируемому сметному свойству. Выберите новый фрагмент из базы знаний (технологию). Запись со сметным свойством будет переопределена.

Для удаления одной из сметных позиций, выделите ее щелчком левой кнопки мыши и нажмите кнопку "Удалить", воспользуйтесь клавиатурным аналогом "Delete" или контекстным меню.

Контекстное меню, помимо функций (добавить/удалить и копировать/вставить), также содержит возможность корректировки:

наименований позиций, как целиком "Заменить текст", так и частично "Добавить к тексту";

единицы измерения.

"Копировать материал/таблицу", позволяет забирать наименование позиции в буфер обмена для дальнейшего использования, к примеру поиска в "Базе знаний АВС" и др.

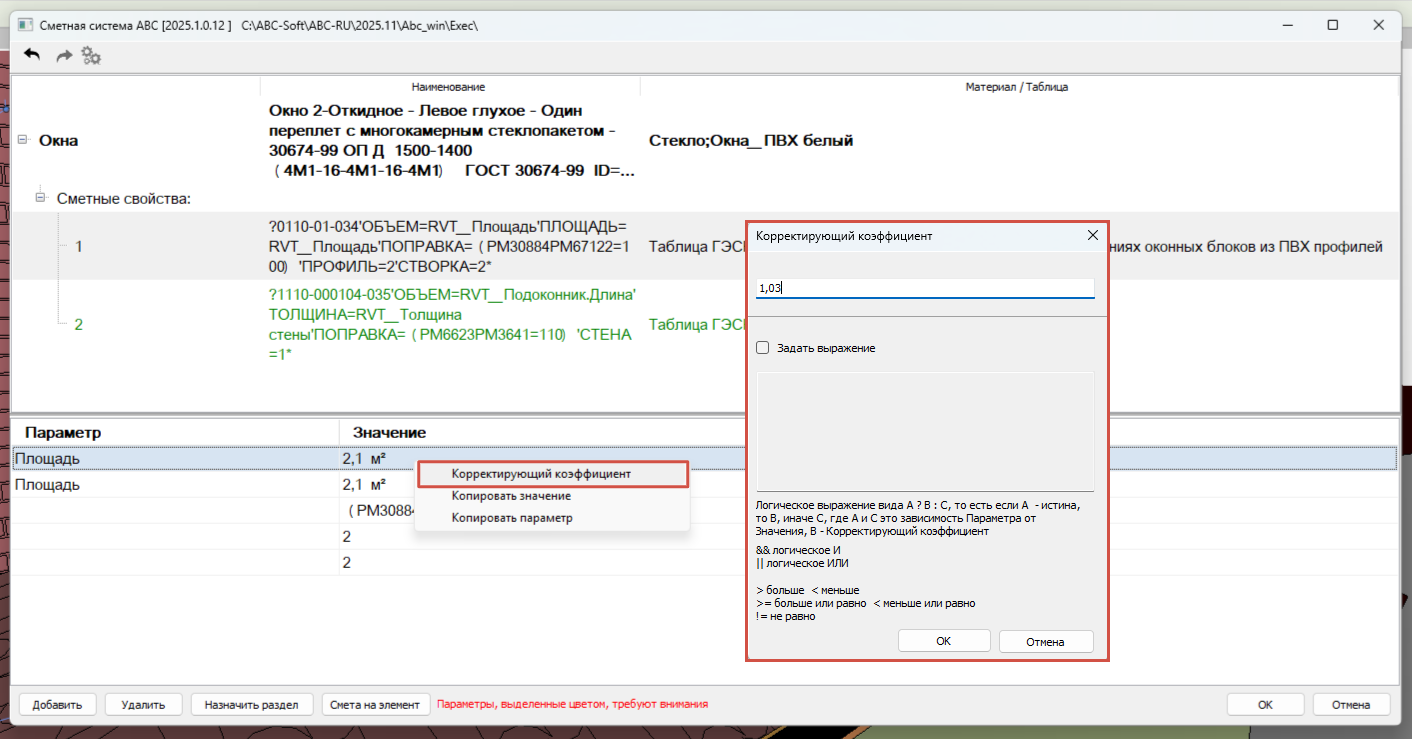

Допустимо откорректировать значения объемов параметров, поступающих из BIM-модели, необходимых для трансляции фрагмента, путем ввода соответствующего коэффициента.

Чтобы сохранить ваши действия нажмите кнопку "OK", для выхода без сохранения нажмите "Отмена", клавишу "Esc" или закройте окно "Сметная система АВС" при помощи значка в правом верхнем углу.

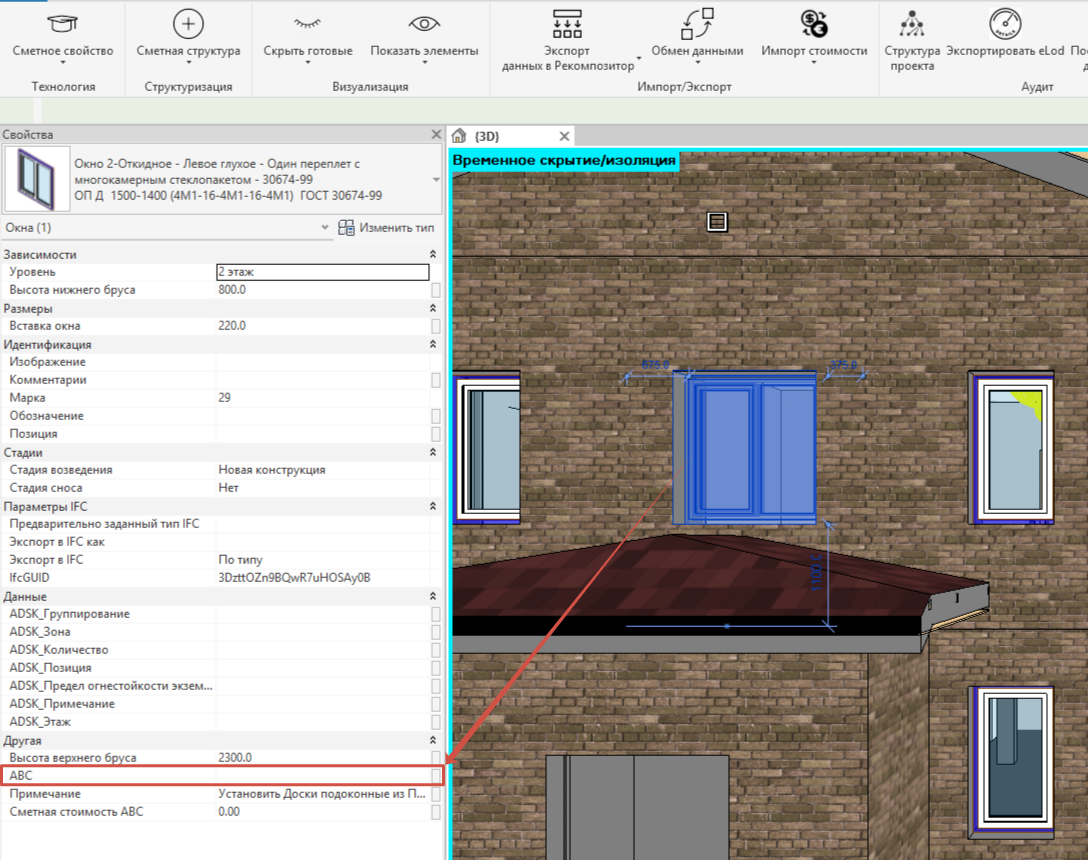

Помимо использования функций плагина, запись сметного свойства в параметр "АВС", можно отследить в свойствах выделенного элемента модели.

Назначение сметного свойства многослойным элементам модели

Процедура назначения сметного свойства для многослойных элементов не отличается от стандартной схемы. Разница состоит лишь в том, что структура отображаемой информации об объекте, внутри окна "Сметная система АВС" адаптивная и видоизменяется, в зависимости от типа многослойного элемента, обрабатываемого плагином. Функционал по добавлению, удалению и редактированию сметных свойств остается неизменным.

Окно "Сметная система АВС". Диалог назначения сметного свойства для многослойного объекта "Стена".

Структурный состав многослойного стенового элемента описывается от "общего к частному" с указанием послойных характеристик каждого слоя (толщина, материал и др.).

Сметные свойства, в зависимости от применяемой технологии на возведение конструкции, назначаются как в общий, так и в каждый слой или выборочно. К примеру, воздушная прослойка кладки, необязательно должна содержать сметное свойство. Допускается использование множества сметных свойств в одном слое.

После того, как элементу назначен исчерпывающий список технологий в параметр "АВС", необходимо произвести тиражирование принятых сметных решений однотипным элементам проекта с точки зрения сметно-экономической оценки.

Дублирование сметного свойства, допускает работу как с предварительно выделенным элементом "донором", так и выделение элемента можно определить после запуска инструмента:

1.2. "Дублировать сметное свойство", раскрывающийся список 1 "Сметное свойство".

Если после запуска инструмента не выделено ни одного или выделено несколько элементов, выдается сообщение:

После закрытия сообщения, выберите элемент из модели.
Запускается окно фильтрации дублирования - "АВС".

Автоматическое дублирование сметных свойств, производится на основе проектной иерархии типов элементов и их параметров. При дублировании сметного свойства используются собственные фильтры сметчика.

В зависимости от элемента "донора", окно содержит:

наименование типоразмера семейства;

опции дублирования: "Включая скрытые элементы", "по всей категории", "по всему семейству";

список доступных параметров, выступающих в качестве критериев фильтрации для выборки элементов.

После определения необходимых критериев и нажатия кнопки "Да", выдается окно c сообщением о деталях предстоящего дублирования.

Подтверждаем действие кнопкой "Да".

Значение параметра "АВС" со сметными свойствами установлены выборке элементов.

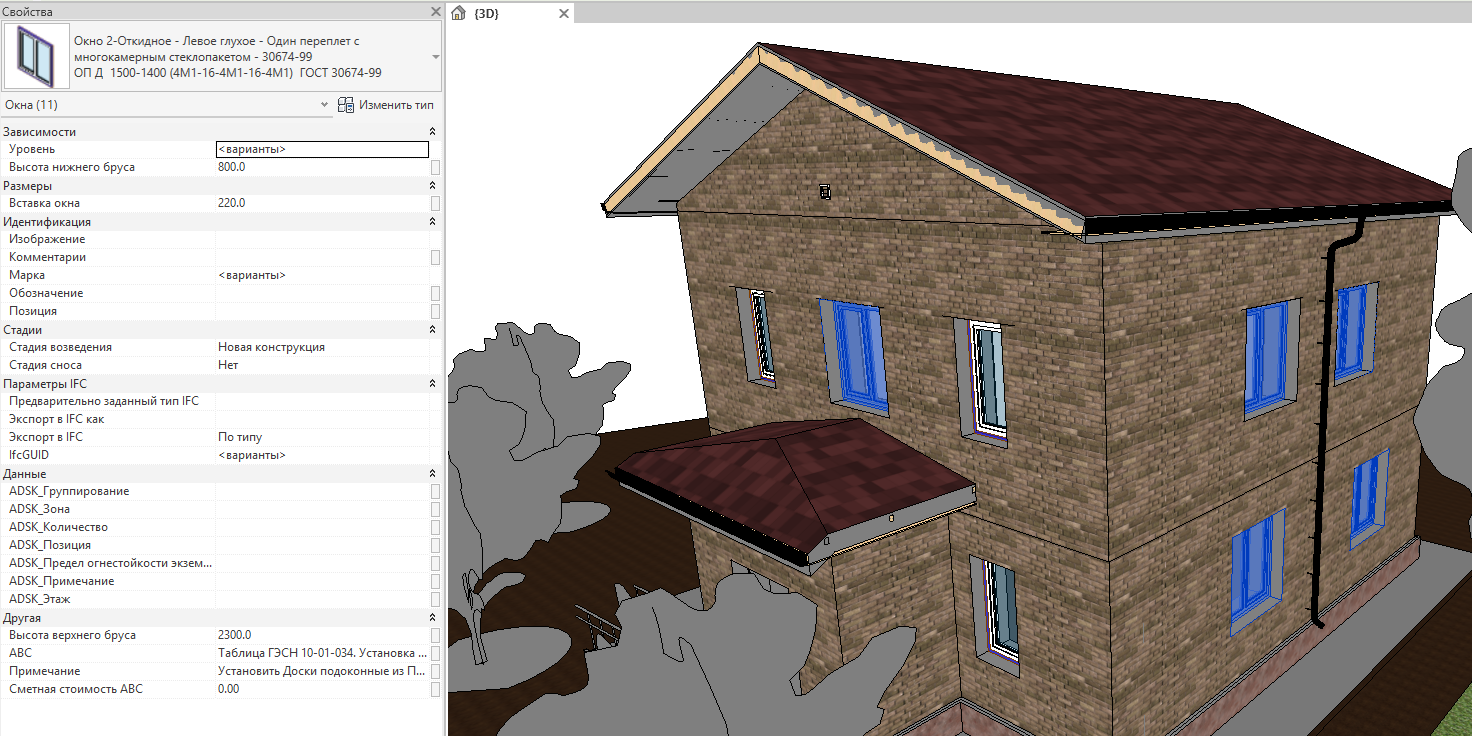

Элементы модели с продублированными сметными свойствами выделяются на активном виде. Можно визуально оценить результат назначения или использовать текущее состояние выделенных объектов для отнесения в иерархию сметной структуры.

В процессе работы над проектом, возникает необходимость в полной очистке значения сметного свойства в элементах модели.

Чтобы удалить значение параметра "АВС" со сметными свойствами у выделенных элементов, используйте инструмент 1.3. "Удалить сметное свойство".

До очистки значения параметра "АВС" со сметными свойствами

После очистки значения параметра "АВС" от сметных свойств

Для очистки значения параметра "АВС" у всех элементов проекта, активируйте инструмент 1.3., не выделяя элементов. Подтвердите выбор, продолжив процедуру очистки.

Выбрав "Нет", выделите элементы и действуйте по обычной схеме. При необходимости, "Отмените" действие.

В некоторых случаях, элементы модели "не требуют осмечивания".  Модель может быть выполнена с высокой степенью детализации, а сметная оценка ведется с помощью норм, содержащих в себе затраты сразу на несколько элементов или вовсе укрупненно. Для того, чтобы учесть эти элементы, как обработанные (готовые) и в последствии отсечь (скрыть) их из поля зрения инструментами визуализации в процессе работы BIM-сметчика, используется фиктивное назначение сметного свойства.

Иными словами, стандартная процедура с выбором нормативных позиций из Базы знаний АВС не происходит, элементы маркируются, как назначенные.

Чтобы отметить выделенные элементы модели как назначенные, активируйте инструмент 1.4. "Отметить как назначенные".
