Обзор панелей и инструментов плагина

logo1

Вкладка ленты «Сметная система АВС».

BIM-_V~1_img1

Общий вид панелей на ленте.

BIM-_V~1_img2

Функциональное зонирование панелей на ленте выглядит следующим образом:

1. Работа со сметными параметрами элементов модели.

2. Структуризация элементов проекта.

3. Визуализация элементов проекта.

4. Функции импорта/экспорта.

5. Дополнительные средства сметного аудита.

6. Настройки плагина.

7. Справка

Раскрывающийся список 1 «Сметное свойство»

BIM-_V~1_img3

Инструмент:

BIM-_V~1_img41.1. Назначить сметное свойство – запись сметного свойства в пользовательский параметр «АВС» выделенного элемента модели.

BIM-_V~1_img51.2. Дублировать сметное свойство – процесс копирования значения пользовательского параметра «АВС» со сметными свойствами выделенного элемента модели и последующая запись значения данного параметра в выборку элементов на основании критериев фильтра, сформированных BIM-сметчиком.

BIM-_V~1_img61.3. Удалить сметное свойство – удаление значения пользовательского параметра «АВС» у выделенных элементов модели.

BIM-_V~1_img71.4. Отметить как назначенные – запись значения «Не требует осмечивания» в пользовательский параметр «АВС» у выделенных элементов модели.

Раскрывающийся список 2 «Сметная структура»

BIM-_V~1_img8

Инструмент:

BIM-_V~1_img92.1. Назначить раздел – отнесение выделенных элементов модели в иерархию сметной структуры

BIM-_V~1_img102.2. Показать структуру – вызов диалогового окна для работы со сметной структурой.

Раскрывающийся список 3.1 «Скрыть готовые»

BIM-_V~1_img11

Инструмент:

3.1.1. Со сметным свойством – скрыть элементы модели с назначенным сметным свойством.

3.1.2. Отнесенные к сметной структуре – скрыть элементы модели, отнесенные в иерархию сметной структуры.

Раскрывающийся список 3.2 «Показать элементы»

BIM-_V~1_img12

3.2.1. Скрытые АВС – показать скрытые элементы модели с назначенным сметным свойством или отнесенные в иерархию сметной структуры.

3.2.2. Все элементы – показать все элементы модели, ранее скрытые инструментами визуализации АВС и Revit.

Инструмент 4.1 «Экспорт в АВС-Рекомпозитор»

BIM-_V~1_img13

Экспорт файла протокола обработки элементов модели (сметных данных) в программу «АВС-Рекомпозитор».

Раскрывающийся список 4.2 «Обмен данными»

BIM-_V~1_img14

Инструмент:

BIM-_V~1_img154.2.1. Экспорт сметных свойств – экспорт сметных свойств типоразмеров семейств проекта во внешний файл.

BIM-_V~1_img164.2.2. Импорт сметных свойств – импорт файла сметных свойств типоразмеров семейств в проект.

BIM-_V~1_img154.2.3. Экспорт сметной структуры – экспорт сметной структуры проекта со связями элементов во внешний файл.

BIM-_V~1_img164.2.4. Импорт сметной структуры – импорт файла сметной структуры проекта со связями элементов в проект.

Инструмент 5.1 «Структура проекта»

BIM-_V~1_img19

Вызов диалогового окна «Структура проекта», содержащего иерархию категорий, семейств, их типоразмеров, с детализацией  до  уровня экземпляров элементов.

Инструмент 5.2 «Расчет LOD»

BIM-_V~1_img20

Определение детальной информации об уровне сметной проработки модели (сметный LOD).

Инструмент 5.3 «Посмотреть данные»

BIM-_V~1_img21

Просмотр записи сметного свойства элемента модели в параметрическом виде.

Раскрывающийся список 5.4 «Поиск»

BIM-_V~1_img22

Инструмент:

BIM-_V~1_img235.4.1. Код элемента – поиск и выбор элементов на текущем виде по уникальному идентификатору элемента (ID Element). Вывод значения числового кода выбранных элементов.

BIM-_V~1_img245.4.2. Код типа – поиск и выбор подобных элементов на текущем виде по уникальному идентификатору типа элемента (ID Type). Вывод значения числового кода типа, выбранного элемента.

BIM-_V~1_img255.4.3. Код формы – поиск и выбор подобных элементов на текущем виде по уникальному идентификатору типа и формы элемента (ID Type/ ID Shape). Вывод значения числового кода типа/формы, выбранного элемента.

BIM-_V~1_img265.4.4. Код родительского элемента – поиск и выбор дочерних элементов на текущем виде по уникальному идентификатору родительского элемента (ID Host). Вывод значения числового родительского кода, выбранного элемента.

Раскрывающийся список 6 «Настройки»

BIM-_V~1_img27

Инструмент:

6.1. Изменить путь к сметной системе АВС – выбор редакции программного комплекса АВС для текущей работы с плагином.

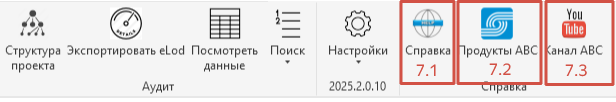

Панель 7 «Справка»

BIM-_V~1_img28

7.1. Продукты АВС – ссылка на официальный сайт компании АВС.

7.2. Канал АВС – ссылка на официальный канал YouTube компании АВС.
