В основе технологии работы BIM-сметчика, лежит внесение в элементы модели сведений экономического свойства (сметных свойств) с использованием интеллектуальной экспертной системы "База знаний АВС".

Перед назначением сметного свойства необходимо выделить один элемент модели на 3D виде или плане уровня в главном окне приложения. Если этого не сделать или выделить более одного объекта, то при назначении сметного свойства последует соответствующее предупреждающее сообщение:

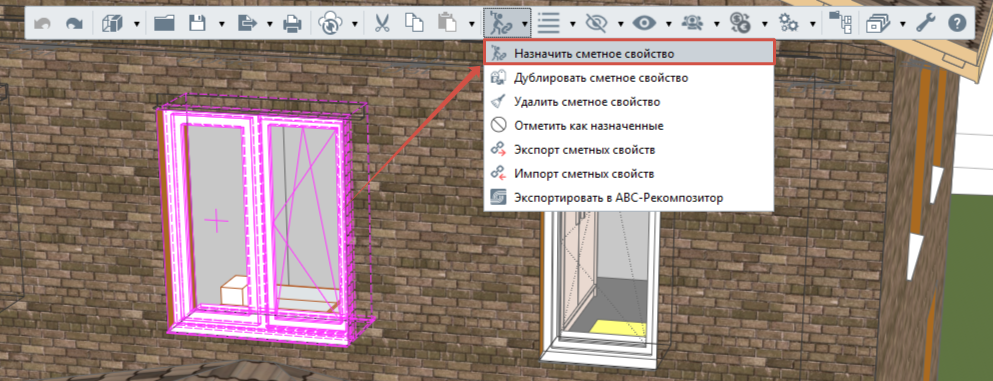

Выделите объект и выберите команду "Назначить сметное свойство".

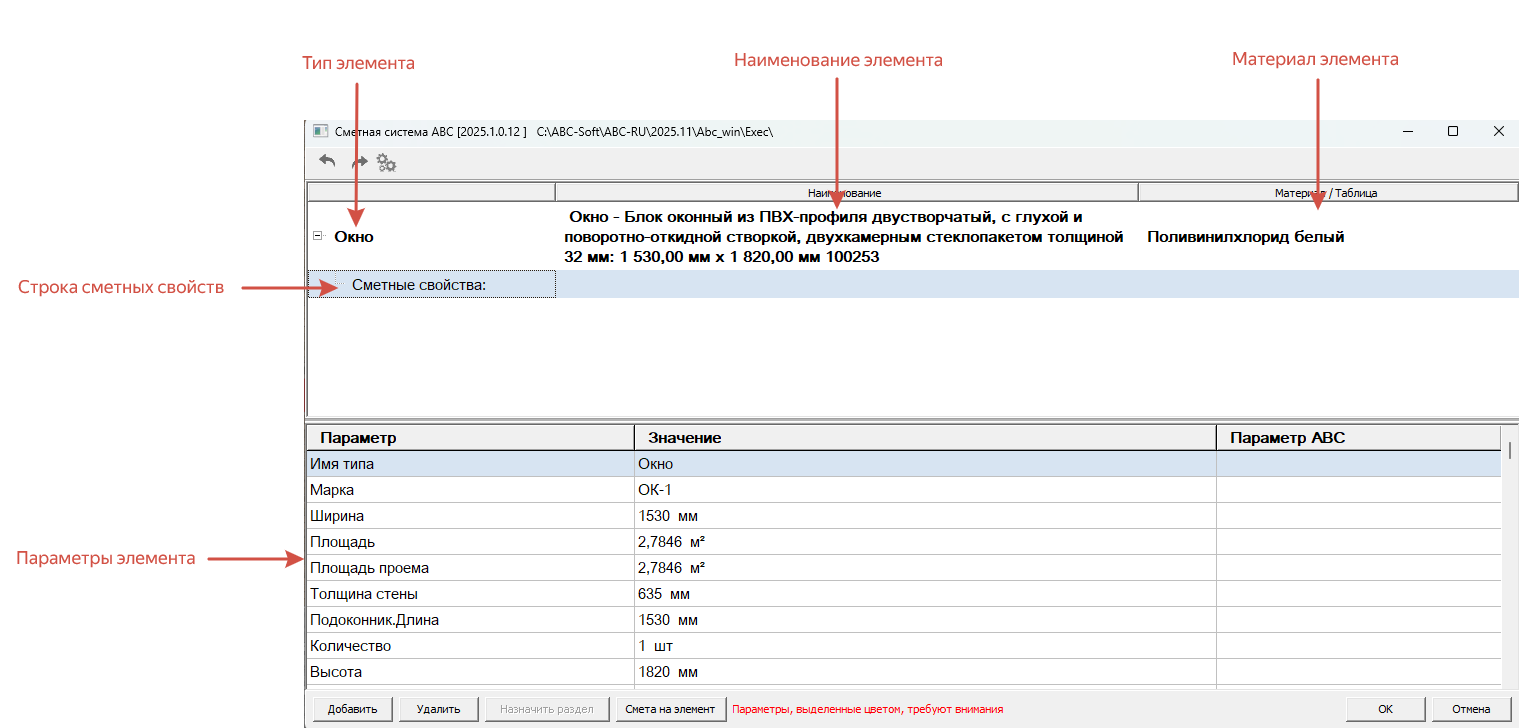

В открывшемся диалоговом окне "Сметная система АВС", расположен функционал по работе со сметными свойствами элементов модели. В качестве описания характеристики элемента, в каждом конкретном случае, используются доступные данные о наименовании элемента, стиля, его размерах, материале, структурном составе и.т.д.

Выделите строку сметных свойств. В нижней части окна, отображаются считываемые значения параметров элемента модели, необходимые для сметной оценки.

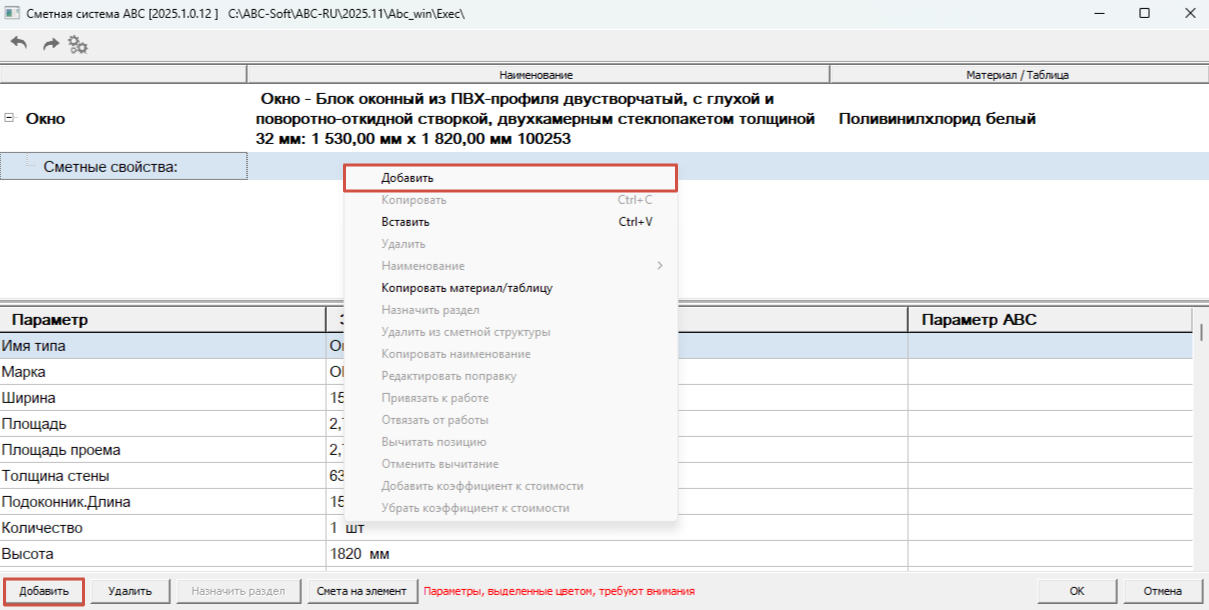

Нажмите кнопку "Добавить" или используйте клавиатурный аналог "Insert". Применимо также и контекстное меню, по нажатию правой кнопки мыши на строке "Сметные свойства".

Происходит запуск формы "База знаний АВС".

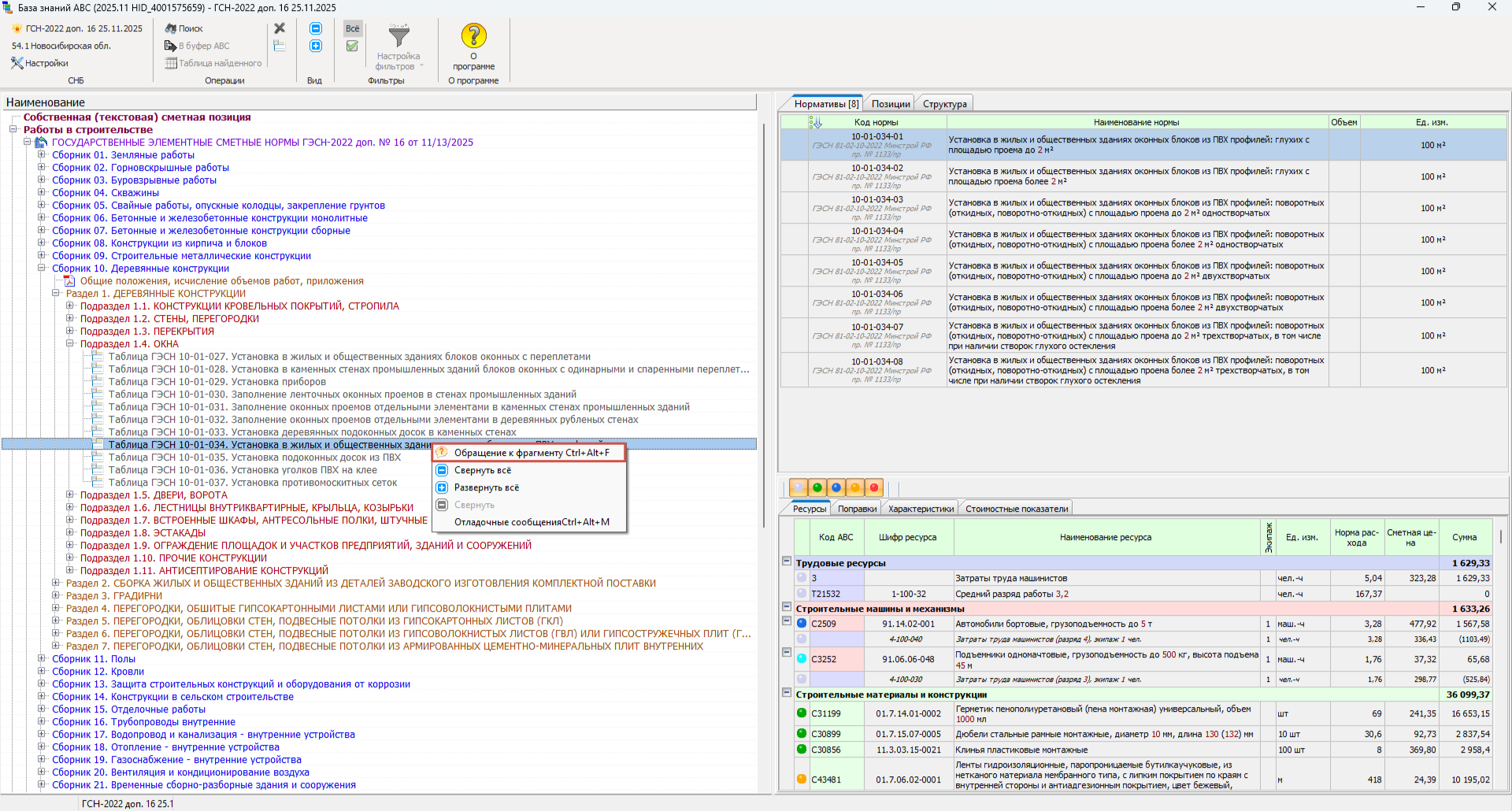

В иерерхии Базы знаний, последовательно раскрывая уровни, сметный специалист выбирает подходящий фрагмент базы знаний (работу/материал/собственную текстовую позицию).

При добавлении в качестве сметного свойства работы в иерерхии Базы знаний выбирается таблица работ. Выбор осуществляется двойным кликом левой кнопкой мыши по таблице, либо через контекстное меню с помозью функции "Обращение к фрагменту".

Если Базе знаний необходимо уточнить, к какому параметру элемента привязать объем работ, то появляется диалоговое окно, в котором необходимо выбрать параметр элемента для привязки объема.

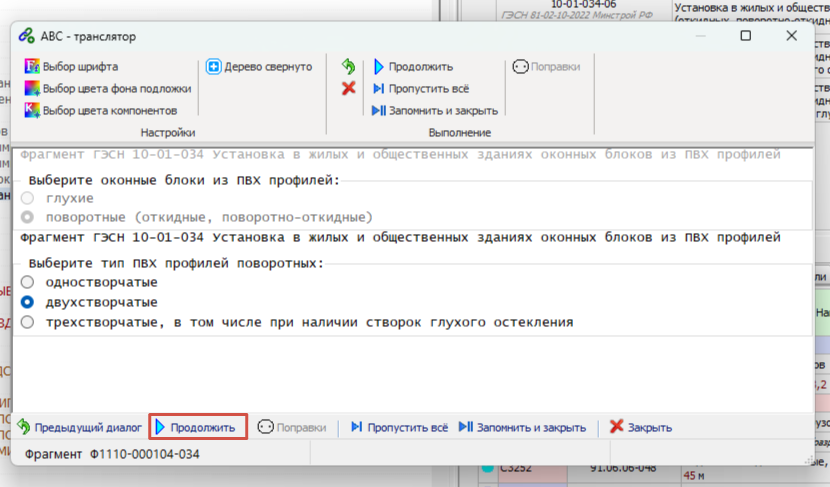

Далее запускается диалог с Базой знаний (транслятор стандартных фрагментов АВС), в котором необходимо ответить на уточняющие вопросы Базы знаний.

Каждый из фрагментов содержит знания своего уровня, которые при обращении в диалоговом режиме последовательно задают пользователю вопросы сметно-экономического характера.

Следует отметить, что наличие вопросов или их отсутствие, зависит от степени готовности элементов модели дать ответы по средствам значений параметров, необходимых при трансляции фрагмента. Идеальный вариант - взаимодействие в автоматическом режиме элемента проекта и фрагмента "Базы знаний", где участие BIM-сметчика практически сведено к минимуму.

По окончании поступления ответов и продвижения по "трассе решений" с помощью нажатия кнопки "Далее", формируются сметные результаты в виде обращения к фрагменту.

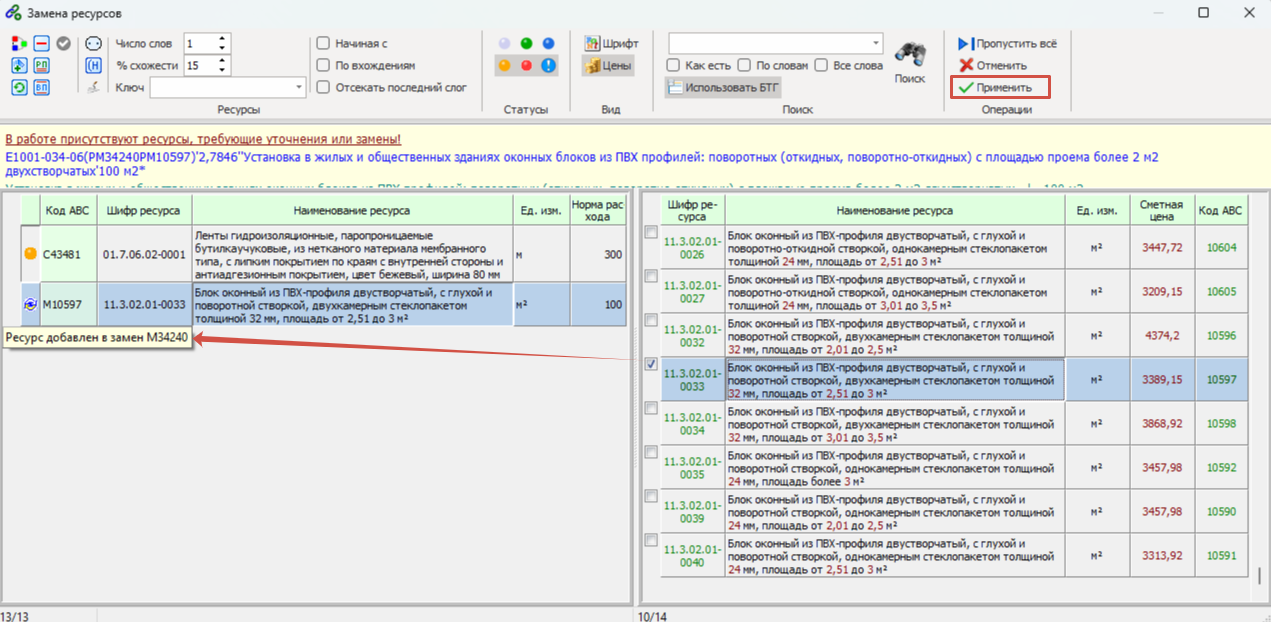

При необходимости (опционально) можно произвести корректировку ресурсной части в соответствии со статусами ресурсов в диалоговом окне "Замена ресурсов".

По завершении корректировки ресурсной части используем функцию , если были совершены действия с ресурсами, или , если состав ресурсов остался неизменным.

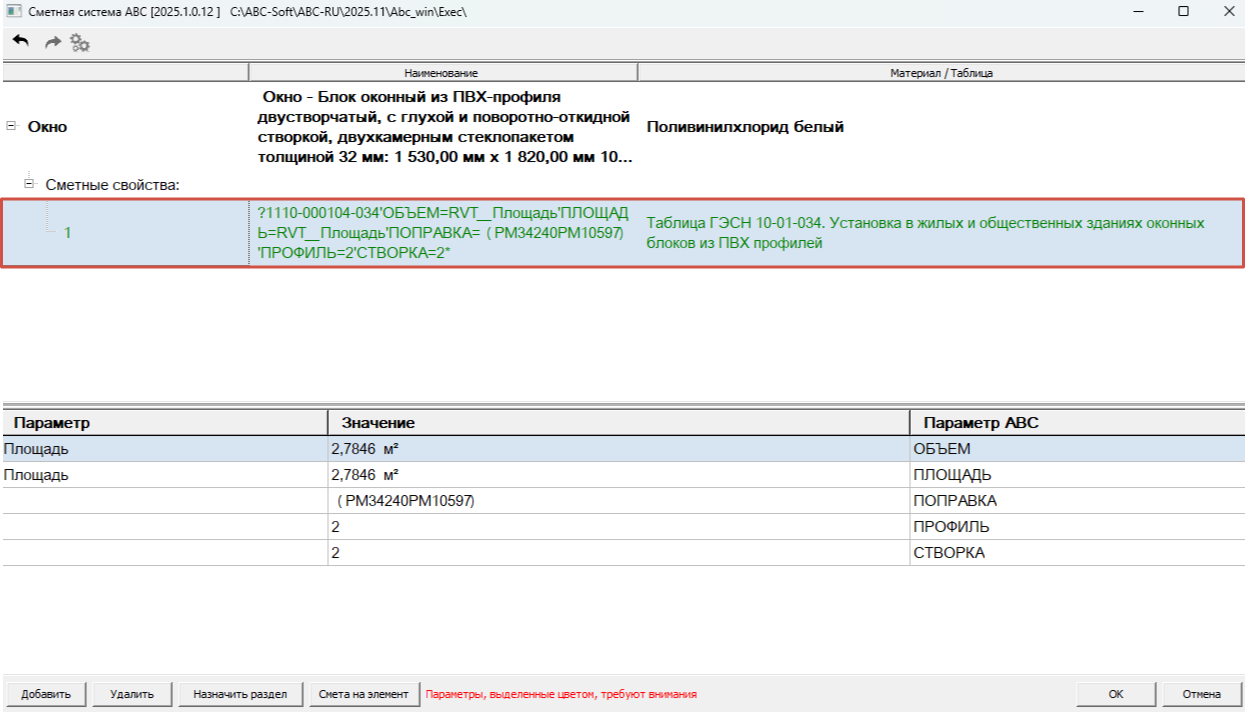

Процесс формирования записи сметного свойства завершен. База знаний закрывается, открывается диалоговое окно "Сметная система АВС", где в строке "Сметные свойства", добавлен новый уровень с записью сметного свойства элемента модели.

При выделении сформированной строки со сметным свойством, в нижней части окна, теперь уже, отображаются принятые после трансляции значения параметров стандартного фрагмента, а также становится активной функция "Назначить раздел".

Чтобы завершить процедуру назначения сметных свойств данному элементу и сохранить результат нажимаем "ОК", после чего окно назначения закрывается.

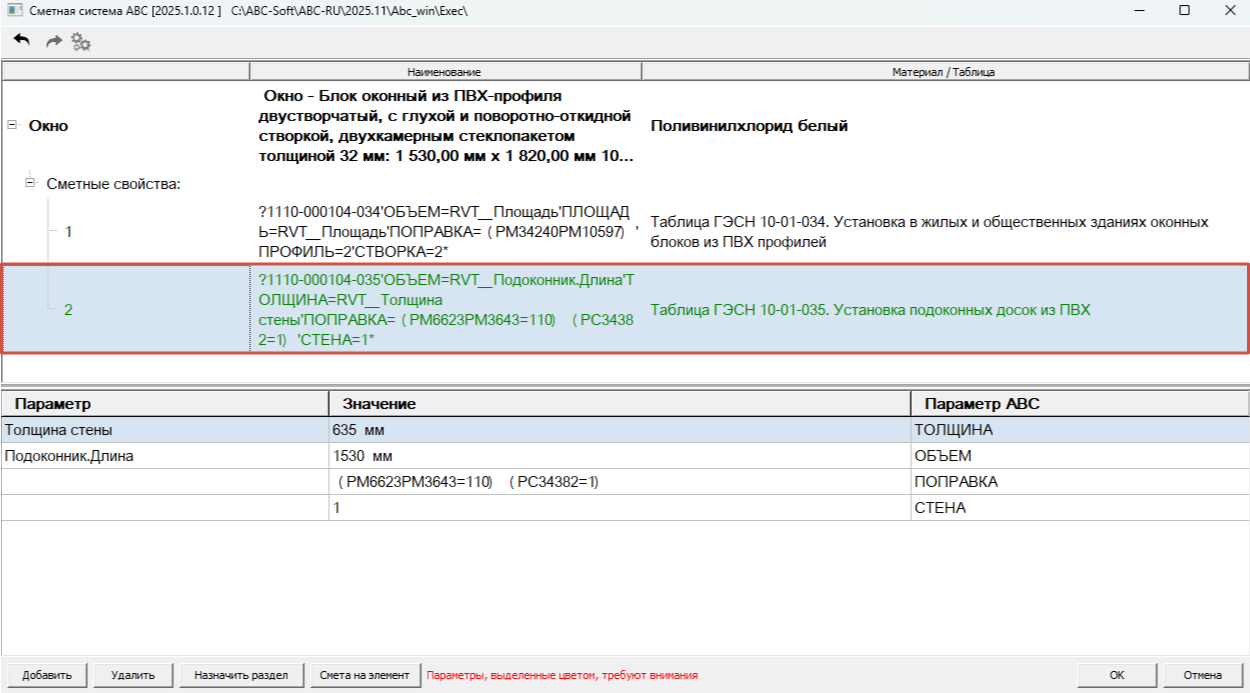

Одному элементу модели может быть назначено несколько сметных свойств.

Для добавления дополнительного сметного свойства выделите строку сметных свойств и воспользуйтесь функцией "Добавить". Произведите процедуру назначения по описанной выше схеме.

Позиции, добавленные в текущей сессии назначения, будут отражены зеленым цветом. Ранее, назначенные сметные свойства - черным.

Важно! При вызове Базы знаний двойным щелчком левой кнопкой мыши по строке со сметным свойством это сметной свойство будет перезаписано.

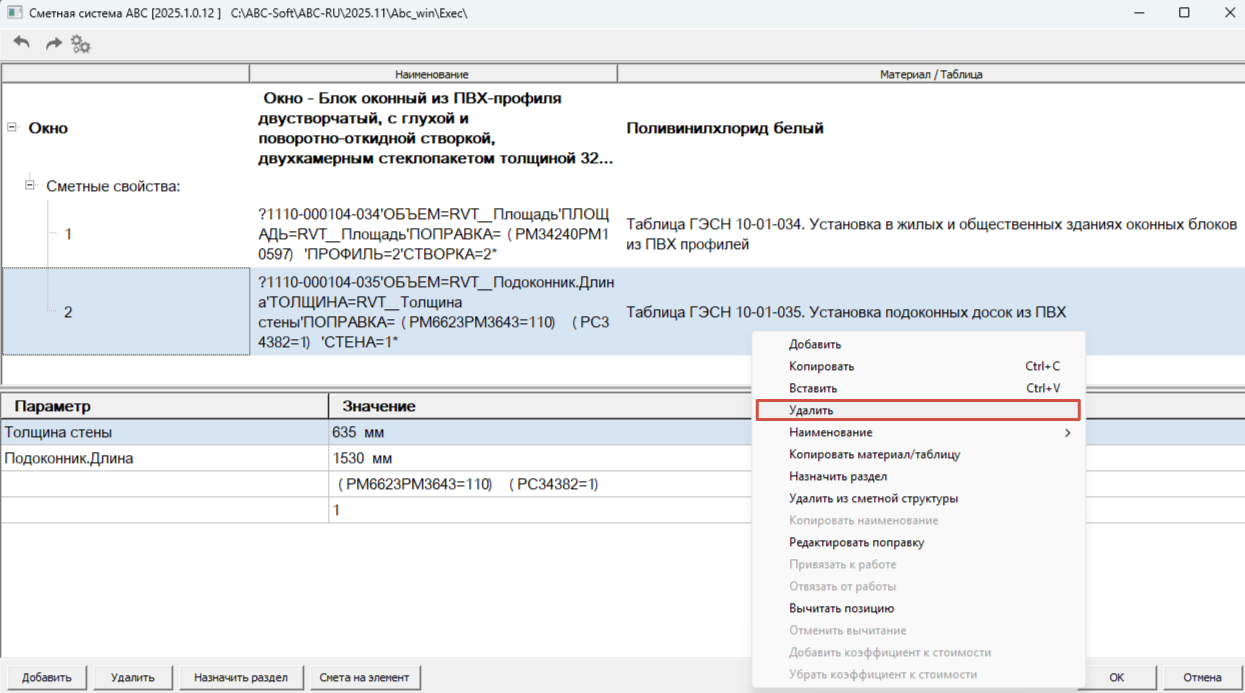

Для удаления сметного свойства выделите его левой кнопкой мыши и воспользуйтесь функцией "Удалить", клавиатурным аналогом "Delete" или контекстным меню.

Контекстное меню содержит следующие возможности:

•Копировать - копировать сметное свойство в пределах текущего окна;

•Вставить - вставить скопированные сметные свойства;

•Удалить - удалить выделенные сметные свойства;

•Наименование (заменить наименования сметного свойства как целиком "Заменить текст", так и частично "Добавить к тексту");

•Копировать материал/таблицу (позволяет забирать наименование позиции в буфер обмена для дальнейшего использования, к примеру поиска в "Базе знаний АВС" и др.);

•Назначить раздел - отнести выделенные сметные свойства к разделу сметной структуры;

•Удалить из сметной структуры - удалить выделенные сметные свойства из сметной структуры;

•Копировать наименование - копировать информацию из графы "Наименование";

•Редактировать поправку - вызов окна замены ресурсов для редактирования состава ресурсов;

•Привязать к работе - привязать сметное свойство типа "материал" к предыдущей работе.

•Отвязать от работы - отменить привязку материала к работе;

•Вычитать позицию - присвоить выбранной позиции отрицательный объем;

•Отменить вычитание - отменить функцию "Вычитать позицию";

•Добавить коэффициент к стоимости - добавить коэффициент к стоимости материала (Н7);

•Убрать коэффициент к стоимости - убрать коэффициент к стоимости материала.

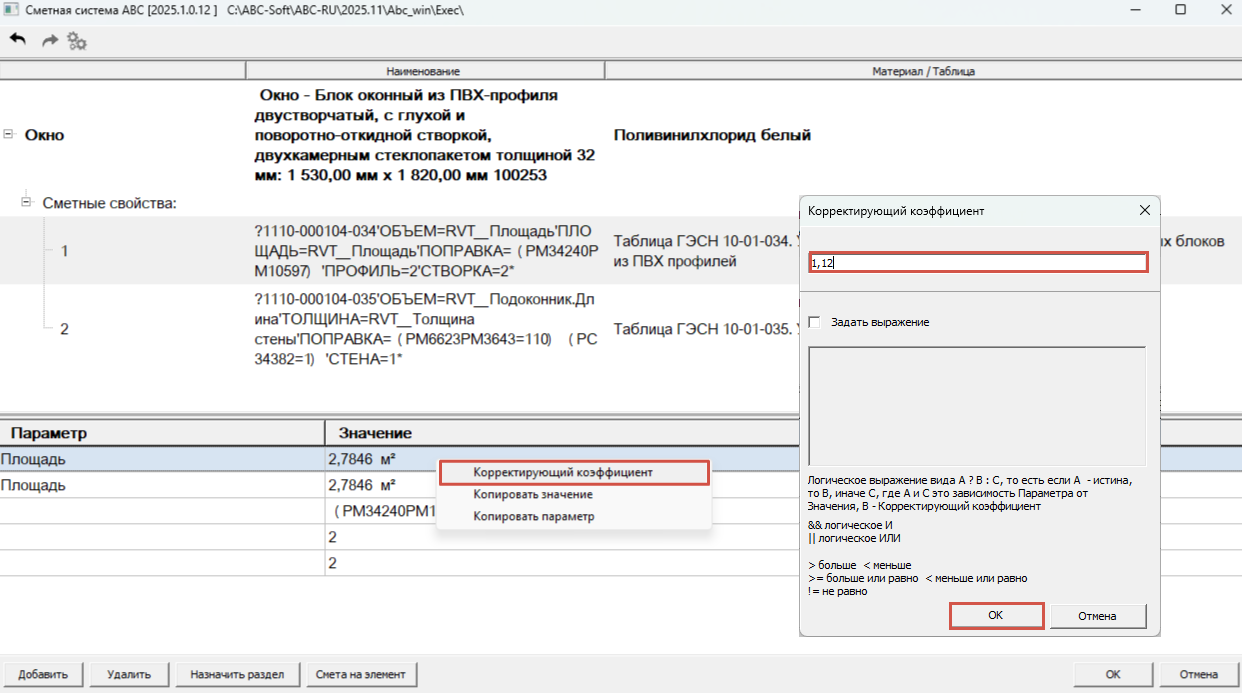

Допустимо откорректировать значения объемов параметров, поступающих из BIM-модели, необходимых для трансляции фрагмента, путем ввода соответствующего коэффициента или выражения.

Чтобы сохранить ваши действия нажмите кнопку "OK", для выхода без сохранения нажмите "Отмена", клавишу "Esc" или закройте окно "Сметная система АВС" при помощи значка в правом верхнем углу.

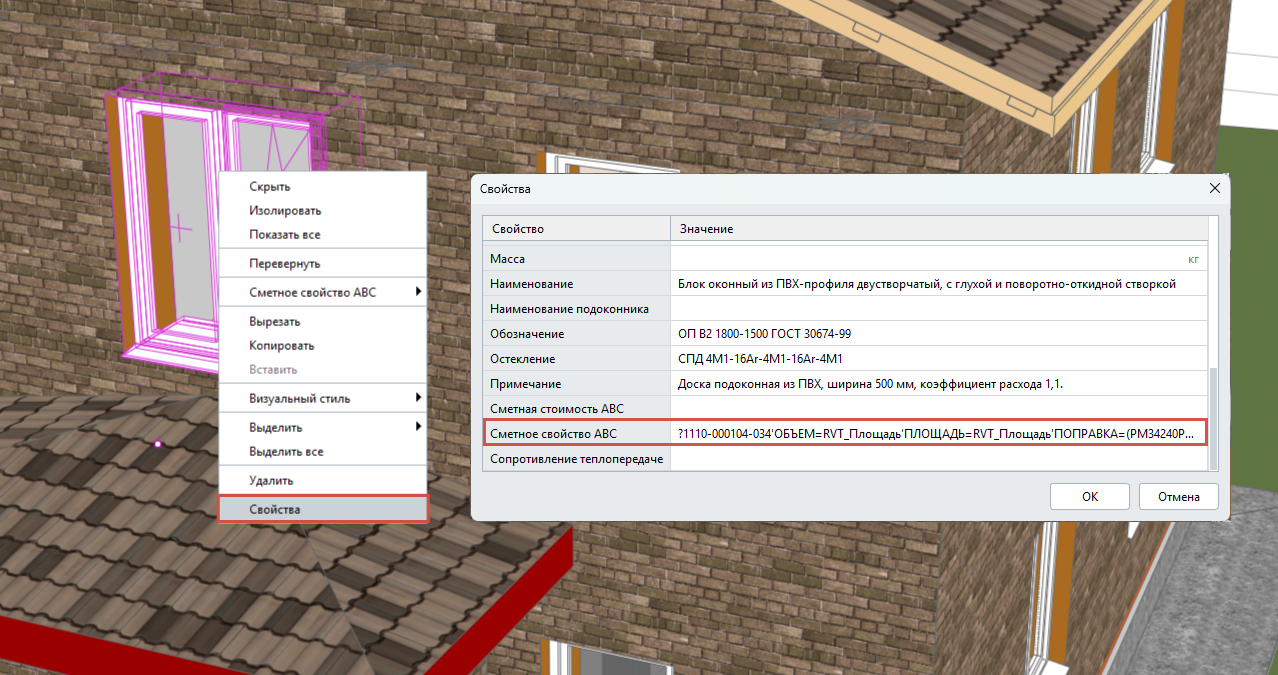

Помимо использования функций плагина, запись сметного свойства можно отследить в свойствах элемента с помощью стандартной команды программы Renga. Щелкните правой кнопкой мыши, наведя курсор на необходимый объект. В контекстном меню выберите команду "Свойства". Значение параметра "Сметное свойство АВС", при наличии, отображается в окне "Свойства".

Процедура назначения сметного свойства для многослойных элементов не отличается от стандартной схемы. Разница состоит лишь в том, что структура отображаемой информации об объекте внутри окна "Сметная система АВС" адаптивная и видоизменяется, в зависимости от типа многослойного элемента, обрабатываемого плагином. Функционал по добавлению, удалению и редактированию сметных свойств остается неизменным.

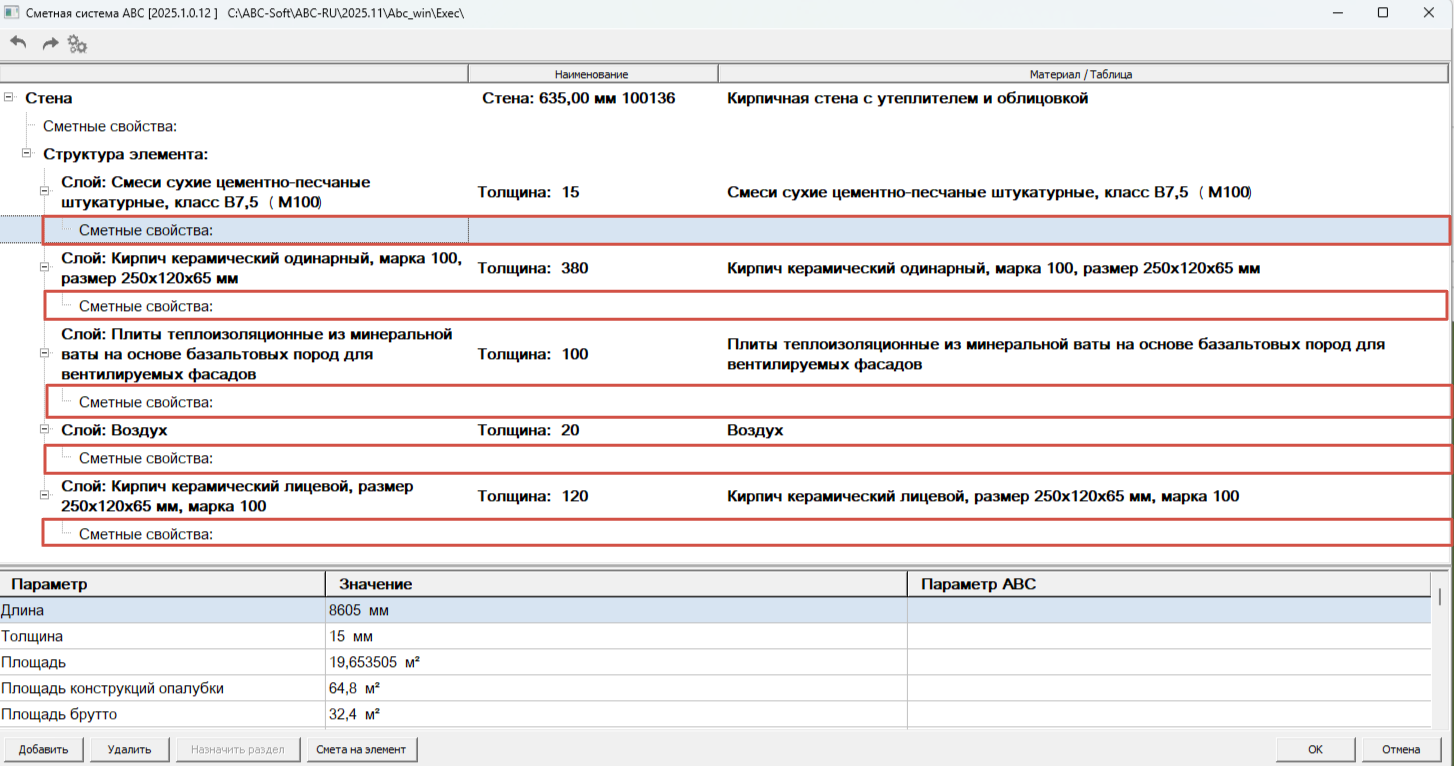

Окно "Сметная система АВС". Диалог назначения сметного свойства для многослойного элемента "Стена".

Структурный состав многослойного стенового элемента описывается от "общего к частному" с указанием послойных характеристик каждого слоя (толщина, материал и др.).

Сметные свойства, в зависимости от применяемой технологии на возведение конструкции, назначаются как в общий, так и в каждый слой или выборочно. К примеру, воздушная прослойка кладки не обязательно должна содержать сметное свойство. Допускается использование множества сметных свойств в одном слое.

ВАЖНО! Обратите внимание, что в зависимости от выделенного слоя меняется состав параметров и их значения. Во избежание некорректного считывания объемов, пожалуйста, назначайте сметные свойства соответственно выбранному слою и проверяйте значения параметров слоя перед началом назначения.

После формирования сметных решений и записи, соответствующих сметных свойств объекту модели, необходимо произвести "дублирование сметных свойств" для однотипных элементов проекта, с точки зрения сметной оценки.

Автоматическое дублирование сметных свойств, производится на основе иерархии типов элементов и их свойств, а также с использованием собственных фильтров сметчика, реализованных функционалом плагина.

За счет параметризации одно и то же сметное свойство может быть продублировано объектам с различной геометрической и атрибутивной составляющей.

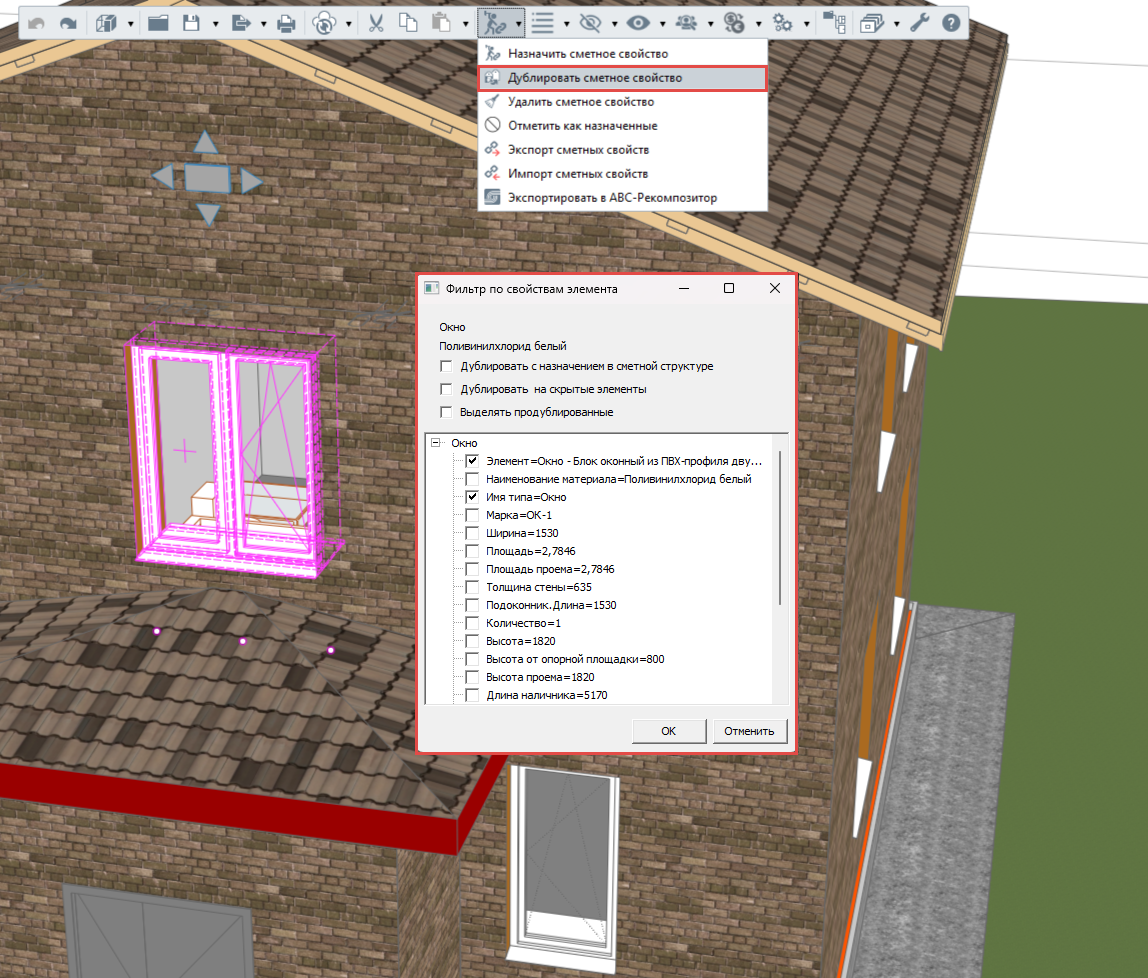

Выберите элемент с уже назначенным сметным свойством. Активируйте команду плагина "Дублировать сметное свойство".

Запускается диалоговое окно "Фильтр по свойствам элемента"

Окно содержит:

•поле со списком доступных значений параметров и свойств, выступающих в качестве критериев фильтрации для выборки элементов;

•чекбоксы: дублирование с назначением в сметной структуре (присвоить продублированным элементам тот же сметный раздел, что и у элемента-донора); дублирование на скрытые элементы (дублировать сметные свойства даже на скрытые на 3D виде элементы); выделение продублированных (выделить элементы по завершении дублирования).

Выберите необходимое сочетание критериев фильтрации, отметив нужные пункты "галочкой". Нажмите "OK".

После выбора соответствующего режима, в окне с сообщением будет отражена статистика дублирования.

Значение со сметными свойствами присвоено выборке элементов согласно выбранным фильтрам.

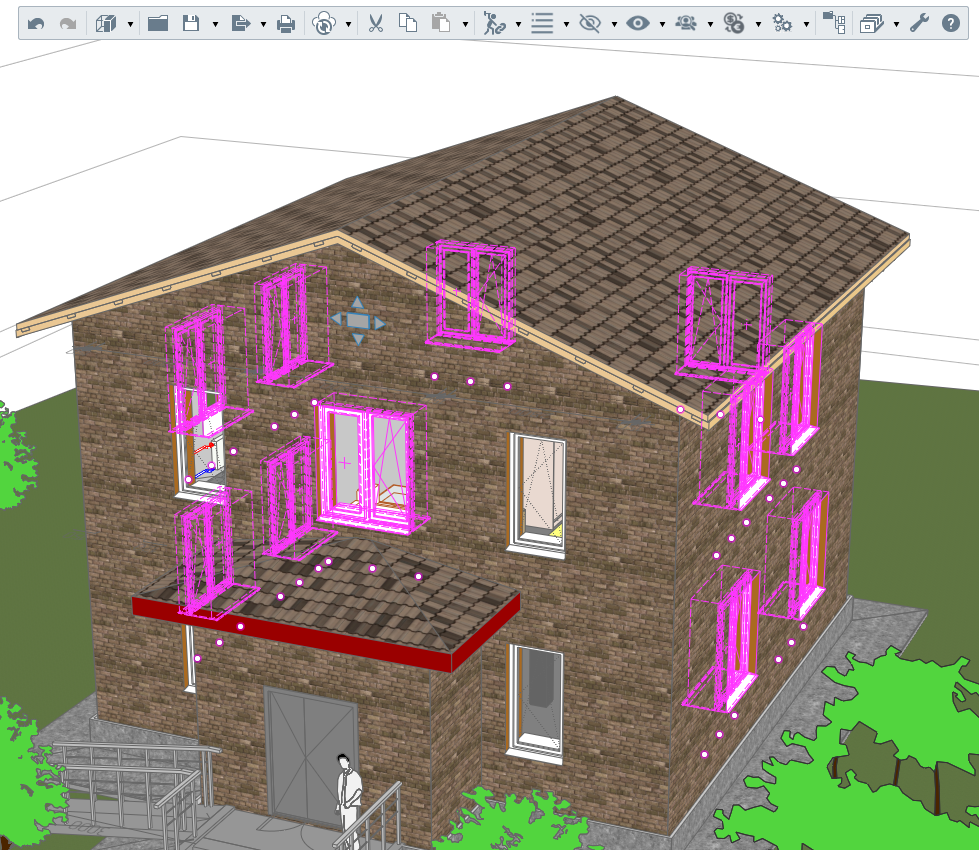

элементы модели с продублированными сметными свойствами выделяются на активном виде. Можно визуально оценить результат назначения или использовать текущее состояние выделенных элементов для отнесения в иерархию сметной структуры (если дублирование было произведено без назначения в сметной структуре).

В процессе работы над проектом, возникает необходимость в полной очистке элементов от сметных свойств.

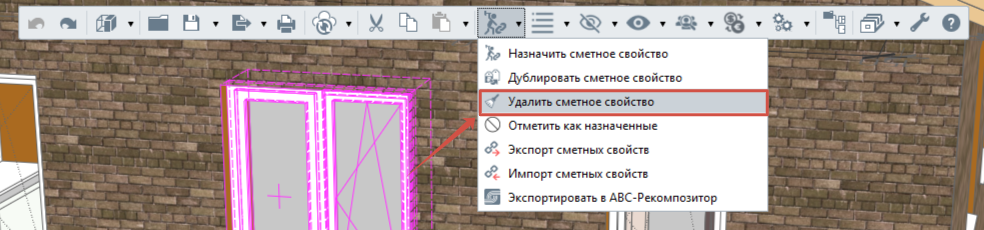

Чтобы удалить значение сметного свойства, выделите необходимые элементы, весь проект целиком или используйте текущее состояние выделенных элементов в главном окне приложения. Активируйте команду "Удалить сметное свойство". В окне сообщения будет отражена статистика очистки сметных свойств.

Нажмите "ОК", чтобы подтвердить удаление.

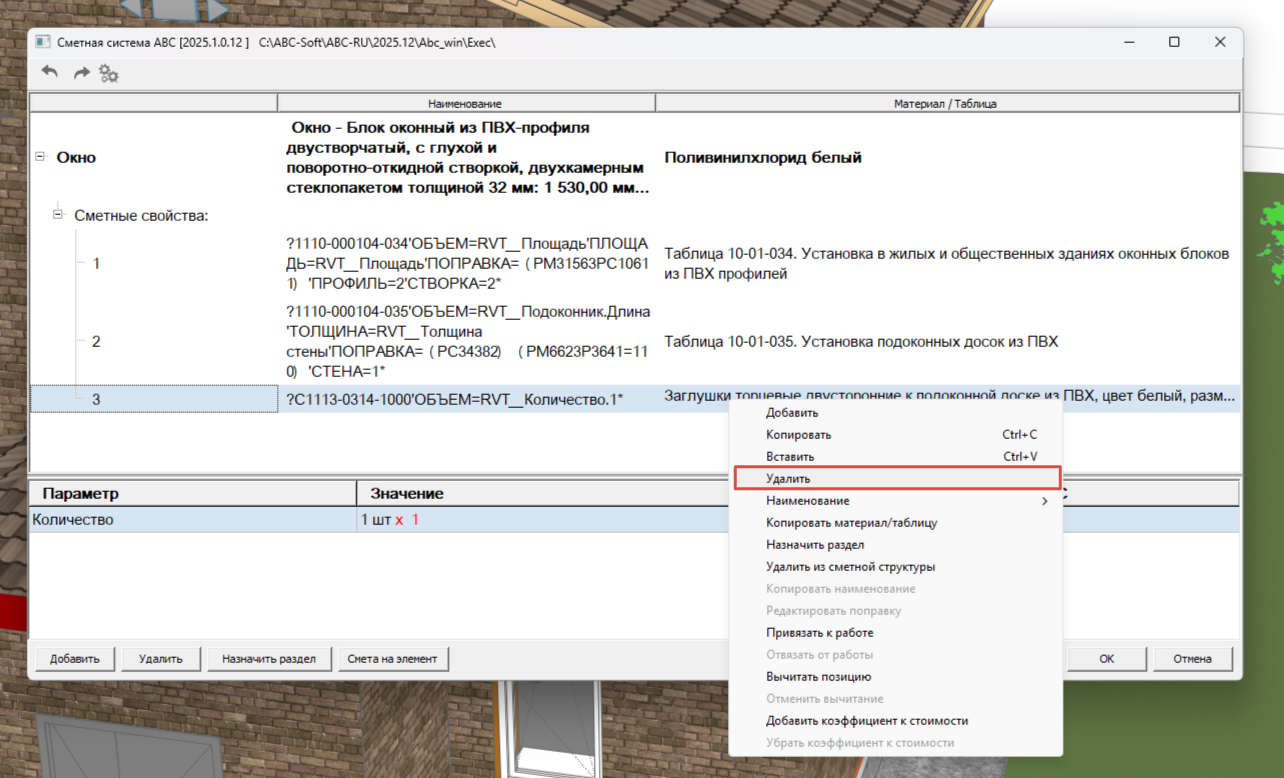

Если требуется удалить сметные свойства частично, то необходимо открыть окно назначения, выделить нужные сметные свойства и воспользоваться функцией "Удалить".
