Обзор функционала

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Renga Software > Обзор функционала

BIM-система Renga, предназначена для проектирования архитектурно-строительной, конструктивной части проекта и внутренних инженерных систем зданий и сооружений.

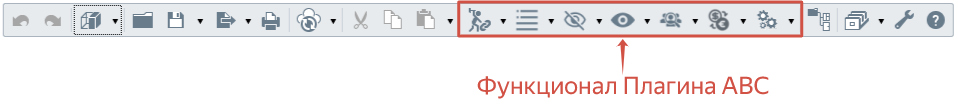

Пиктограммы выпадающих списков команд плагина "Сметная система АВС" располагаются на "Основной панели" в верхней части окна программы.

Функции плагина АВС сгруппированы по вкладкам.

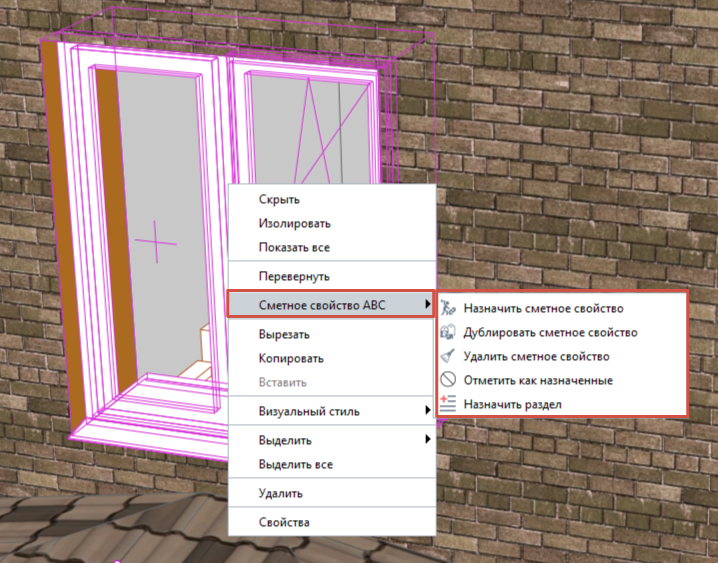

Для удобства работы основные функции Плагина АВС дублируются в контекстном меню, вызываемом по щелчку правой кнопки мыши на выбранных объектах.

Описание команд, выпадающих списков меню плагина

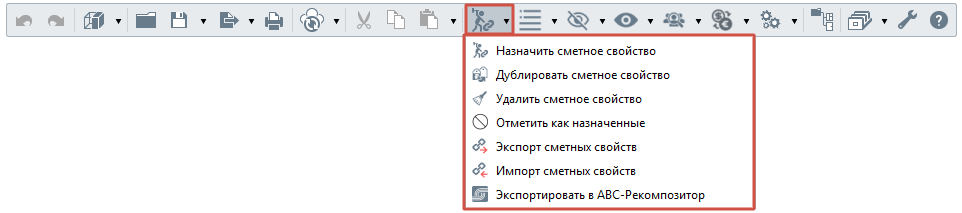

1. Выпадающий список "Сметное свойство"



Назначить сметное свойство – запись и редактирование значения сметного свойства объекта модели.

Дублировать сметное свойство – процесс копирования значения сметного свойства объекта модели и последующая запись данного значения выборке элементов на основании критериев фильтра, сформированных BIM-сметчиком.

Удалить сметное свойство – удаление значения сметного свойства объекта модели.

Отметить как назначенные - отметить элементы без сметных свойств как элементы с назначенными сметными свойствами.

Экспорт сметных свойств - экспортировать сметные свойства из текущего проекта.

Импорт сметных свойств -импортировать сметные свойства в текущий проект.

Экспортировать в АВС-Рекомпозитор - создание файла выгрузки для импорта в АВС-Рекомпозитор.



2. Выпадающий список "Сметная структура"



Назначить раздел – отнесение выделенных элементов модели в иерархию сметной структуры.

Показать структуру – вызов диалогового окна для работы со сметной структурой.

Удалить элемент из сметной структуры – удаление выбранных элементов из иерархии сметной структуры.

Очистить сметную структуру – удаление привязки всех элементов проекта к сметной структуре (с сохранением иерархии сметной структуры).

Экспорт сметной структуры – экспорт сметной структуры проекта со связями элементов во внешний файл.

Импорт сметной структуры – импорт файла сметной структуры проекта со связями элементов в проект.



3. Группа функций "Визуальный контроль"



3.1. Выпадающий список "Скрыть готовые"





Скрыть со сметным свойством – скрыть элементы модели с назначенным сметным свойством.

Скрыть отнесенные к сметной структуре – скрыть элементы модели, отнесенных в иерархию сметной структуры.

Скрыть выделенные – скрыть выделенные элементы модели.



3.2. Выпадающий список "Показать элементы"

Скрытые АВС – показать скрытые элементы с назначенным сметным свойством или отнесенные в иерархию сметной структуры.

Изолировать выделенные – оставить видимыми только выделенные элементы.

Изолировать назначенные – оставить видимыми только элементы с назначенным сметным свойством.

Изолировать отнесенные – оставить видимыми только элементы, отнесенные в иерархию сметной структуры.



4. Выпадающий список "Аудит"



Код элемента – поиск и выбор элементов на текущем виде по уникальному идентификатору объекта (ID). Вывод значения числового кода выбранных элементов.

IfcGuid элемента – поиск и выбор элементов на текущем виде по IfcGuid . Вывод значения IfcGuid выбранных элементов.

Структура проекта - вызов окна "Структура проекта", содержащего иерархию типов, стилей, материалов, категорий, многослойных материалов и элементов.

Назначить код КСИ - функционал находится в разработке.



5. Выпадающий список "Сметная стоимость"





Импорт сметной стоимости элементов -  импорт сметной стоимости из АВС-Рекомпозитора в параметр "Сметная стоимость АВС"

Очистка сметной стоимости  - очистка значения параметра "Сметная стоимость АВС" у выбранных элементов



5. Выпадающий список "Настройки"



Версия плагина – вывод номера и даты формирования, текущей версии плагина "Сметная система АВС".

Изменить путь к сметной системе АВС – выбор редакции программного комплекса АВС для текущей работы с плагином.

Канал АВС – ссылка на официальный канал RUTUBE компании АВС.

Продукты АВС – ссылка на официальный сайт компании АВС.

Изменить путь к файлу с пользовательскими параметрами - указать путь к файлу с параметрами пользователя (UserParams.txt).
