Обзор функционала

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Autodesk Revit > Обзор функционала

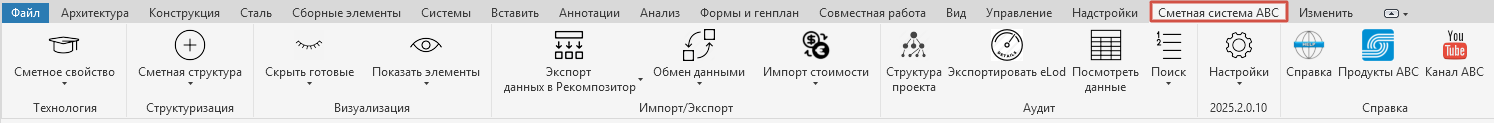

Вкладка ленты "Сметная система АВС".

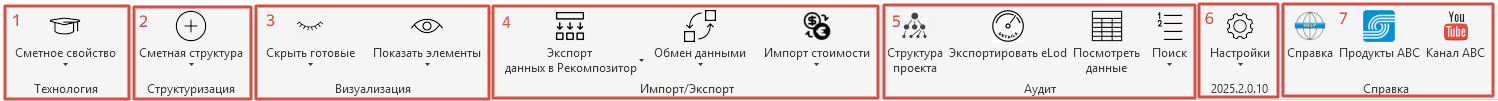

Общий вид панелей на ленте.



Функциональное зонирование панелей на ленте выглядит следующим образом:

1. Работа со сметными параметрами элементов модели

2. Структуризация элементов проекта

3. Визуализация элементов проекта

4. Функции импорта/экспорта

5. Дополнительные средства сметного аудита

6. Настройки плагина

7. Справка

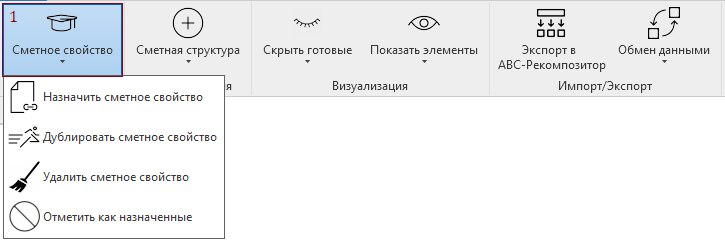

Раскрывающийся список 1 "Сметное свойство"

Инструмент:

1.1. Назначить сметное свойство – запись сметного свойства в пользовательский параметр "АВС" выделенного элемента модели.

1.2. Дублировать сметное свойство – процесс копирования значения пользовательского параметра "АВС" со сметными свойствами выделенного элемента модели и последующая запись значения данного параметра в выборку элементов на основании критериев фильтра, сформированных BIM-сметчиком.

1.3. Удалить сметное свойство – удаление значения пользовательского параметра "АВС" у выделенных элементов модели.

1.4. Отметить как назначенные – запись значения "Не требует осмечивания" в пользовательский параметр "АВС" у выделенных элементов модели.

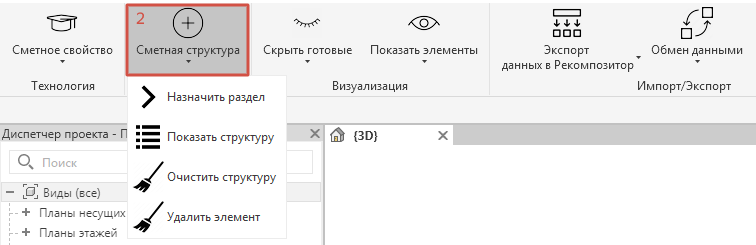

Раскрывающийся список 2 "Сметная структура"

Инструмент:

2.1. Назначить раздел – отнесение выделенных элементов модели в иерархию сметной структуры;

2.2. Показать структуру – вызов диалогового окна для работы со сметной структурой;

2.3. Очистить структуру - удалить все объекты из сметной структуры;

2.4. Удалить элемент - удалить выделенный(е) элемент(ы) из сметной структуры.



Раскрывающийся список 3.1 "Скрыть готовые"

Инструмент:

3.1.1. Со сметным свойством – скрыть объекты модели с назначенным сметным свойством.

3.1.2. Отнесенные к сметной структуре – скрыть объекты модели, отнесенные в иерархию сметной структуры.

Раскрывающийся список 3.2 "Показать объекты"

3.2.1. Скрытые АВС – показать скрытые объекты модели с назначенным сметным свойством или отнесенные в иерархию сметной структуры.

3.2.2. Все объекты – показать все объекты модели, ранее скрытые инструментами визуализации АВС и Revit.

Инструмент 4.1 "Экспорт в АВС-Рекомпозитор"

Экспорт файла протокола обработки элементов модели (сметных данных) в программу "АВС-Рекомпозитор".

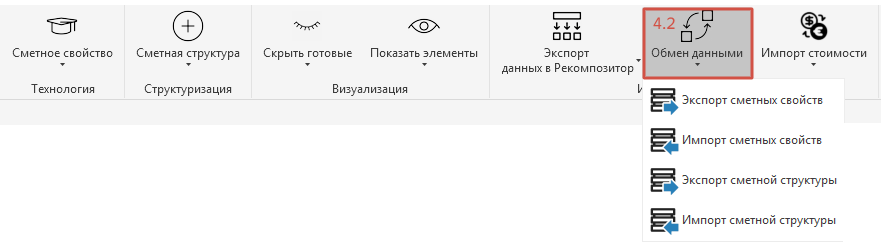

Раскрывающийся список 4.2 "Обмен данными"

Инструмент:

4.2.1. Экспорт сметных свойств – экспорт сметных свойств типоразмеров семейств проекта во внешний файл.

4.2.2. Импорт сметных свойств – импорт файла сметных свойств типоразмеров семейств в проект.

4.2.3. Экспорт сметной структуры – экспорт сметной структуры проекта со связями элементов во внешний файл.

4.2.4. Импорт сметной структуры – импорт файла сметной структуры проекта со связями элементов в проект.

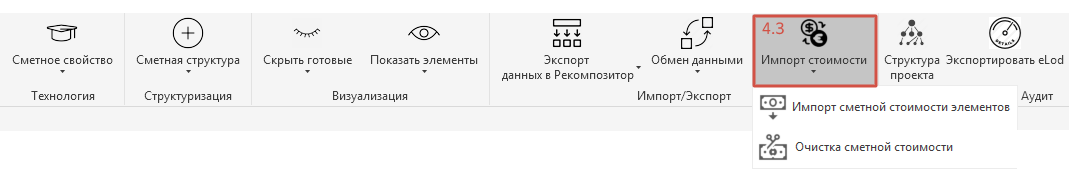

Раскрывающийся список 4.3 "Импорт стоимости"



4.3.1 Импорт сметной стоимости элементов - импорт текущей сметной стоимости элементов, рассчитанной в АВС-Рекомпозиторе

4.3.2 Очистка сметной стоимости элементов - очистить значение параметра "Сметная стоимость АВС"

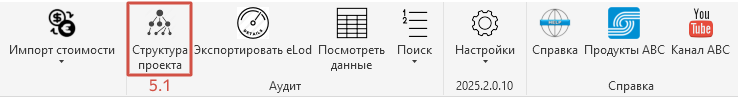

Инструмент 5.1 "Структура проекта"

Вызов окна "Структура проекта", содержащего иерархию категорий, семейств, их типоразмеров, с детализацией  до  уровня экземпляров элементов.

Инструмент 5.2 "Расчет LOD"

Сохранить файл с данными для расчета eLOD (сметного уровня детализации модели).

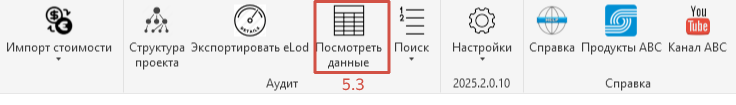

Инструмент 5.3 "Посмотреть данные"

Просмотр записи сметного свойства элемента модели в параметрическом виде.

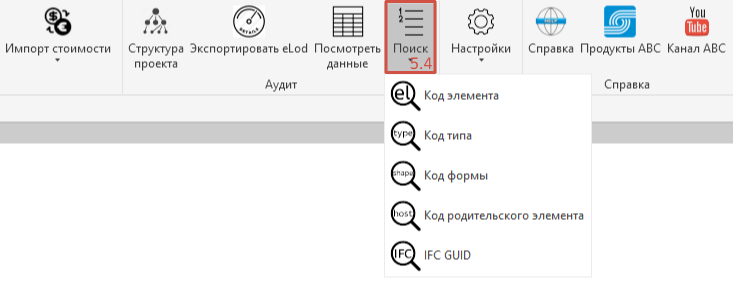

Раскрывающийся список 5.4 "Поиск"

Инструмент:

5.4.1. Код элемента – поиск и выбор элементов на текущем виде по уникальному идентификатору элемента (ID Element). Вывод числового значения кода выбранных элементов.

5.4.2. Код типа – поиск и выбор подобных элементов на текущем виде по уникальному идентификатору типа элемента (ID Type). Вывод значения числового кода типа, выбранного элемента.

5.4.3. Код формы – поиск и выбор подобных элементов на текущем виде по уникальному идентификатору типа и формы элемента (ID Type/ ID Shape). Вывод значения числового кода типа/формы, выбранного элемента.

5.4.4. Код родительского элемента – поиск и выбор дочерних элементов на текущем виде по уникальному идентификатору родительского элемента (ID Host). Вывод значения числового родительского кода, выбранного элемента.

5.4.5. IFC GUID - поиск и выбор элементов на текущем виде по IfcGuid. Вывод числового значения кода выбранных элементов.

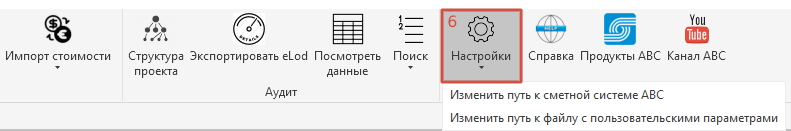

Раскрывающийся список 6 "Настройки"

Инструмент:

6.1. Изменить путь к сметной системе АВС – выбор редакции программного комплекса АВС для работы с текущим проектом.

6.2. Изменить путь к файлу с пользовательскимми параметрами - выбор файла с пользовательскими параметрами (User Params) для работы с текущим проектов.

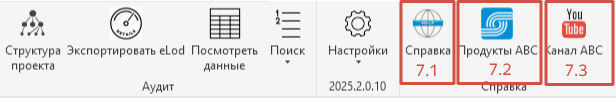

Панель 7 "Справка"

7.1. Справка - технология работы сметчика с BIM-моделями

7.2. Продукты АВС – ссылка на официальный сайт компании АВС.

7.3. Канал АВС – ссылка на официальный  YouTube-канал компании АВС.
