Экспорт сметных свойств

Экспорт сметных свойств элементов модели осуществляется в соответствии с уникальным идентификатором объекта (ID). Данные экспортируются в текстовый файл

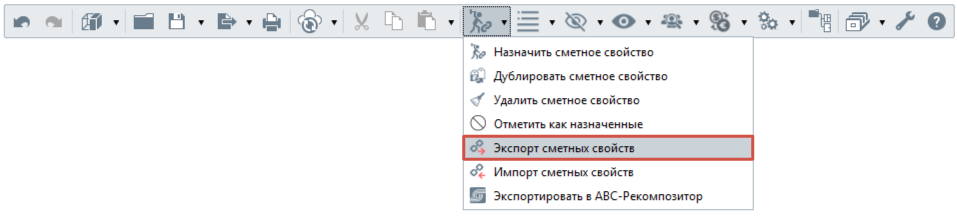

Чтобы экспортировать сметные свойства всех элементов проекта, нужно воспользоваться функцией "Экспорт сметных свойств" в выпадающем меню плагина, не выделяя никаких элементов.

На экране появляется диалоговое окно, в котором необходимо подтвердить экспорт сметных свойств. При этом, в данном окне необходимо указать как именно выполнить экспорт:

•на основе элемента (активировать чекбокс "на основе элемента);

•на основе типа (оставить чекбокс "на основе элемента" пустым).





При экспорте на основе элемента в сохраняемый текстовый файл заносятся данные

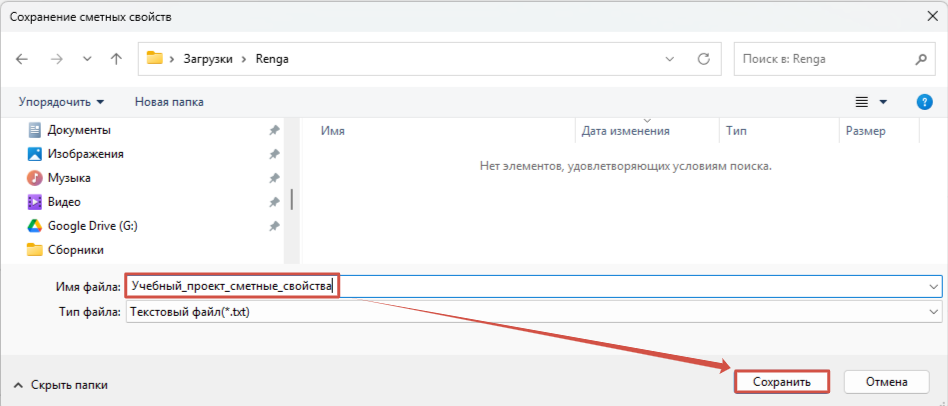

В появившемся окне необходимо ввести имя файла и сохранить в выбранное место на компьютере.



По окончании экспорта на экране появится информационное окно с количеством элементов/типов, занесенных в сохраненный файл.





При экспорте сметных свойств по типу на экране может появиться информационне окно следующего содержания:

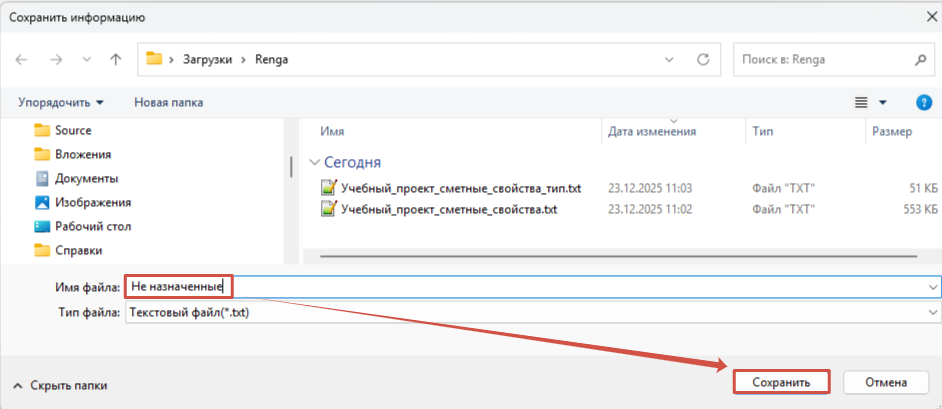

Это означает, что один и тот же тип элементов имеет разные сметные свойства. В данном окне необходимо подтвердить/отклонить сохранение текстового файла с информацией о таких типах элементов. В случае подтверждения введите имя файла и нажмите "Сохранить".

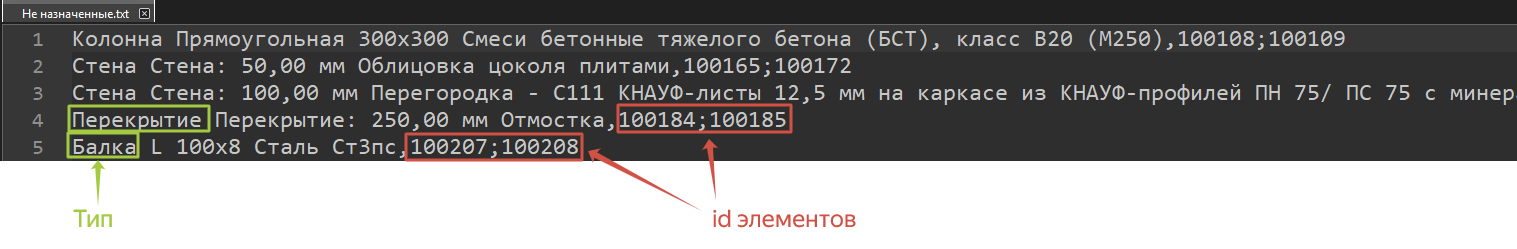

В сохраненном текстовом файле присутствует следующая информация:





Импорт сметных свойств

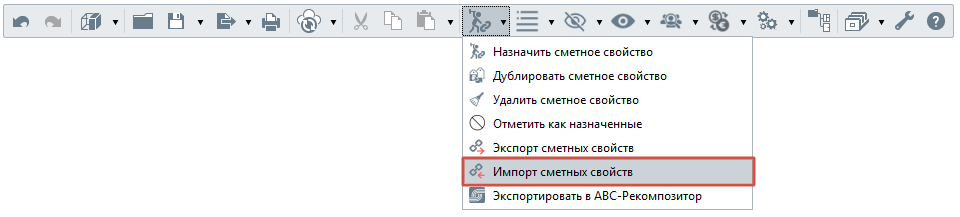

Загрузка ранее экспортированных сметных свойств в проект осуществляется при помощи функции "Импорт сметных свойств".

Импорт сметных свойств производится в соответствии с выбранным при экспорте типом экспорта: если сметные свойства были экспортированы по id элемента, импорт будет автоматически произведен по id элемента, а если сметные свойства были экспортированы по типу - импорт будет автоматически произведен по id типа.

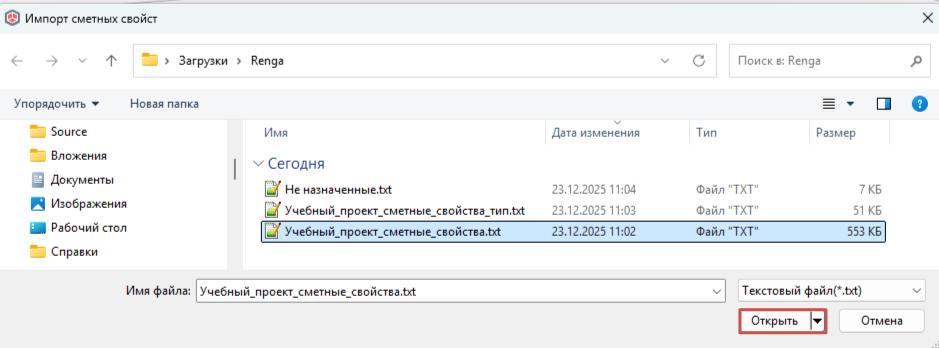

В появившемся окне необходимо выбрать файл со сметными свойствами и нажать на кнопку "Открыть".

По завершении импорта на экране появится сообщение.

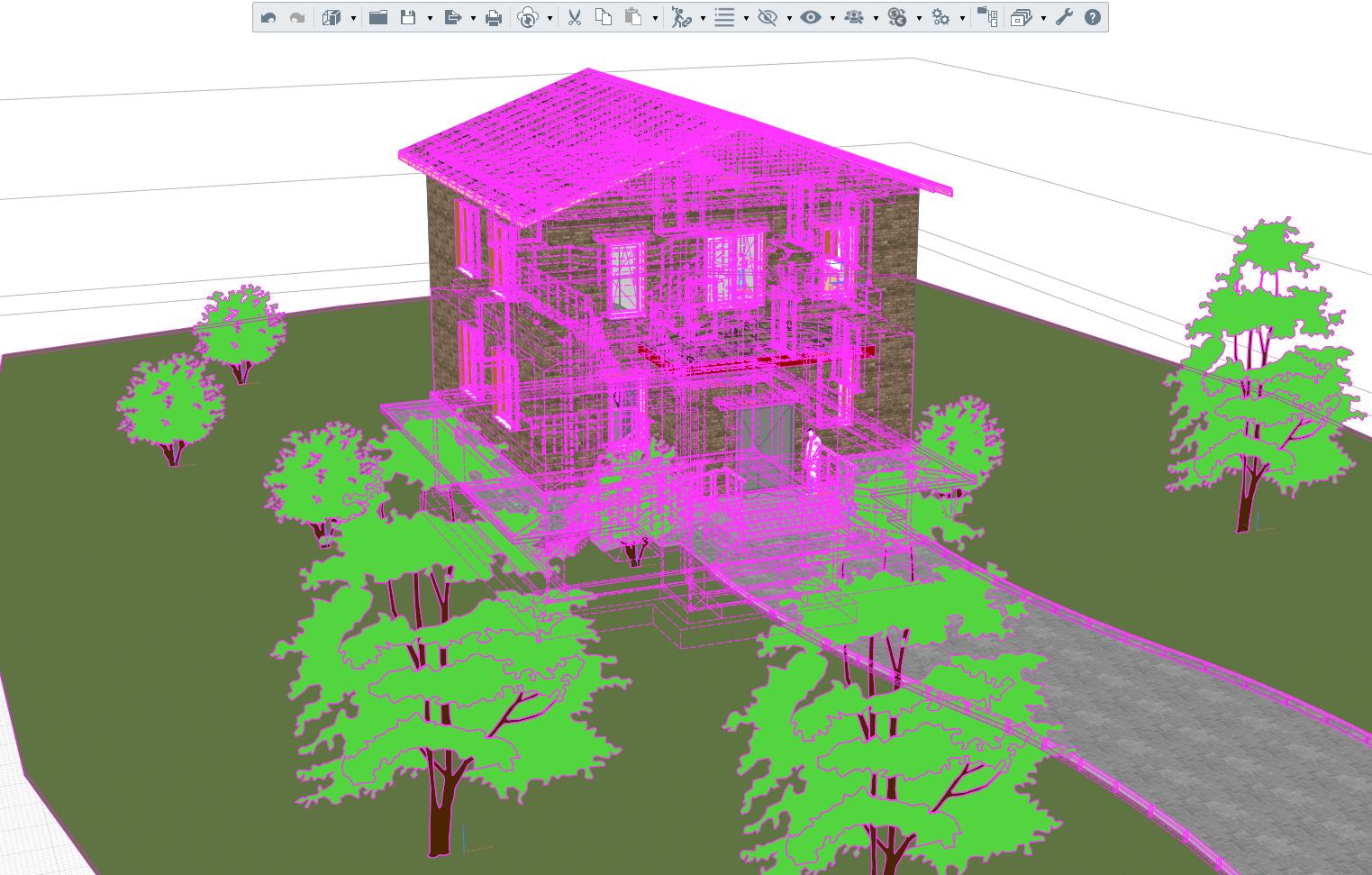

Обработанные элементы будут однократно подсвечены.



Во время импорта могут возникать ситуации, когда некоторые сметные свойства из импортируемого файла не могут быть назначены элементам. В таком случае на экране появляется

соответствующее сообщение с возможностью сохранить в отдельный текстовый файл информацию об элементах, которым не удалось назначить сметное свойство.

Как правило, такое сообщение возникает в следующих случаях:

•у элемента, которому назначается сметное свойство, не хватает нужного параметра;

•в элементе поменялась арматура;

•у элемента изменилось количество слоев.

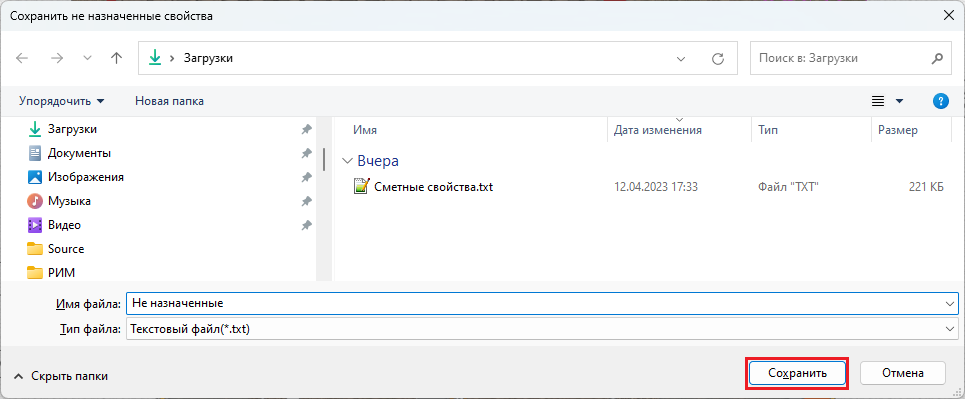

Чтобы сохранить текстовый файл с подробной информацией, нажмите "Да".

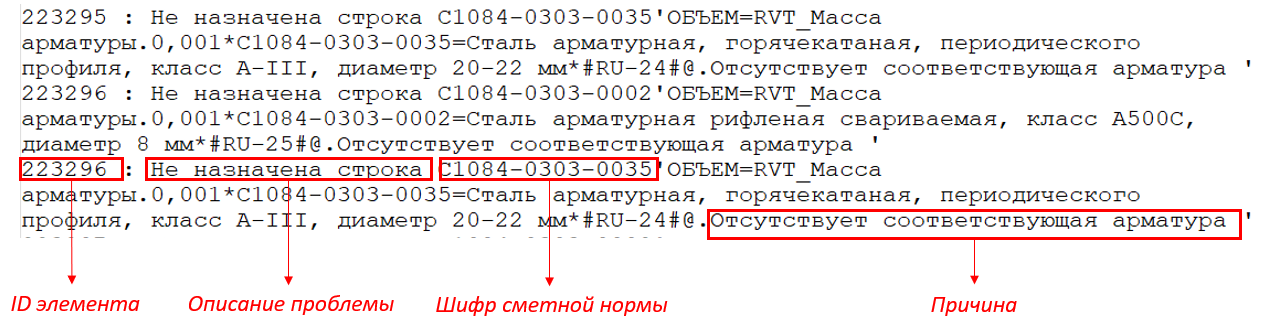

Текстовый файл выглядит следующим образом:
