Настройка BIM-сметы

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Pilot - BIM > Основы работы с плагином > Настройка BIM-сметы

Перед началом работы с плагином необходимо установить связь с используемой редакцией программного комплекса АВС и, если это необходимо, с файлом пользовательских параметров.

Настройка BIM-сметы состоит из трех этапов:



1. Настройка Плагина АВС

2. Настройка Базы знаний АВС

3. Настройка АВС-Рекомпозитора



Настройка Плагина АВС

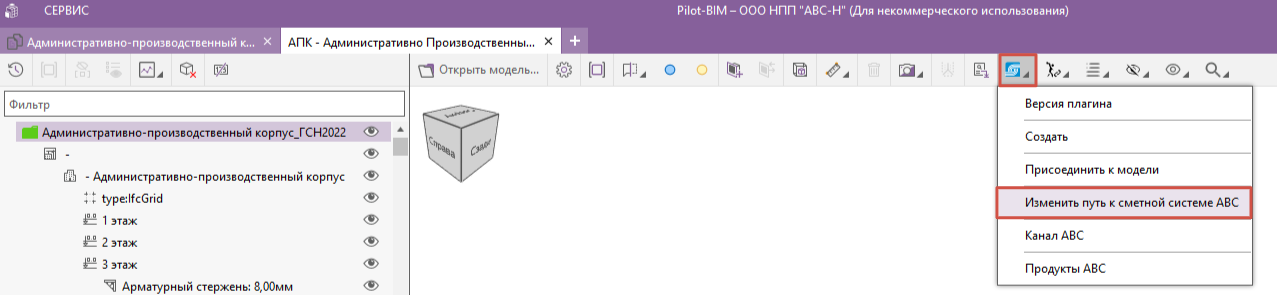

На основной панели Renga в блоке Плагин АВС нажмите на выпадающий список "Настройки". Выберите команду "Изменить путь к сметной системе АВС".

В появившимся диалоговом окне, укажите папку с номером установленной сметной системы АВС и нажмите "ОК".



Важно! BIM-смета АВС должна быть настроена на одну и ту же версию сметной системы АВС во всех модулях настройки (Плагин АВС, База знаний и АВС-Рекомпозитор).

Выбор используемой редакции АВС подтвержден. Настройка Плагина АВС завершена. Следующий этап - настройка Базы знаний АВС.



Настройка Базы знаний АВС

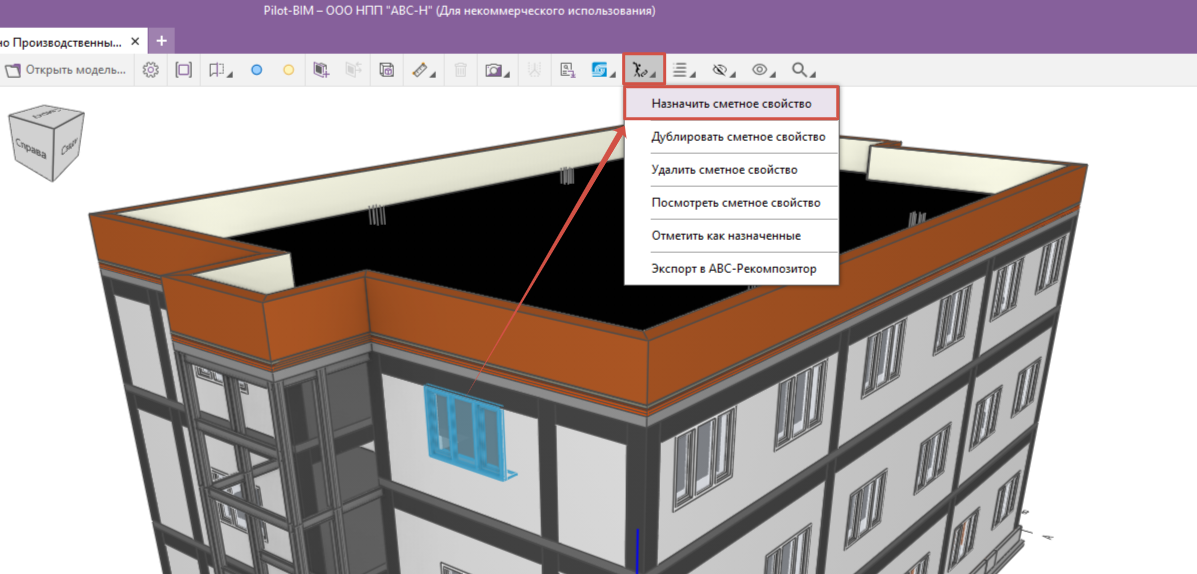

Выделите любой элемент и вызовите окно назначения при помощи функции "Назначить сметное свойство".





На экране появится окно назначения сметных свойств. Выделите строку "Сметные свойства" и воспользуйтесь функцией "Добавить".

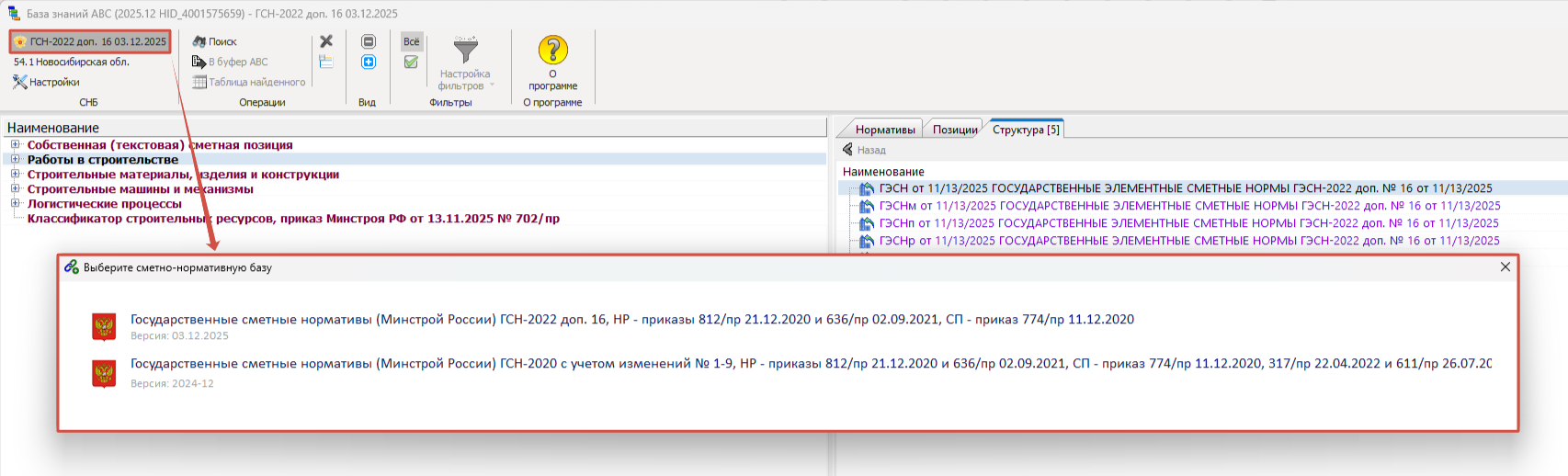

Запустится База знаний АВС, в которой необходимо произвести настройку. Сначала выбираем сметно-нормативную базу (если в выбранной редакции АВС установлено несколько версий СНБ). Если в выбранной редакции сметной системы АВС установлена единственная СНБ, она будет выбрана по умолчанию.



Далее переходим в меню "Настройки".

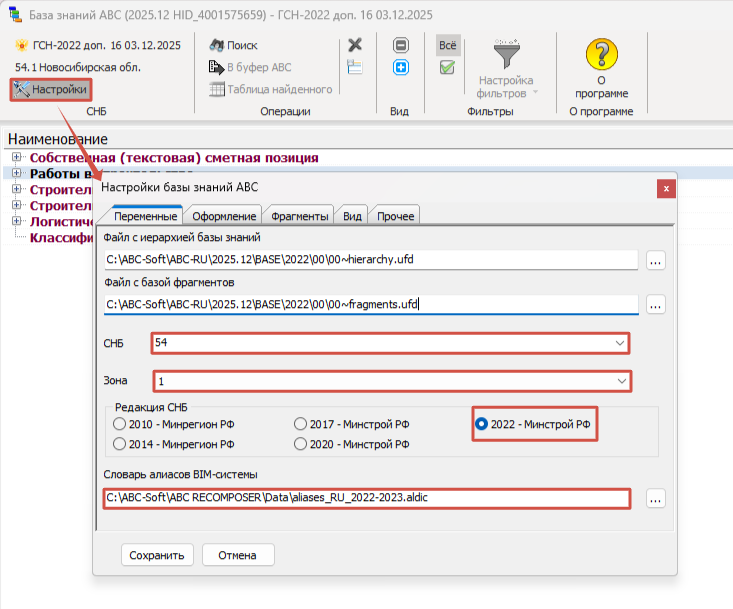

В окне настроек необходимо указать путь к словарю алиасов BIM-системы. Наименование словаря алиасов должно соответствовать подключенной ранее сметно-нормативной базе (Для ГЭСН-2020 - aliases_RU_2020, для ГСН-2022 - aliases_RU_2022-2023). Словарь алиасов должен быть размещен по следующему пути:



С:\ABC-Soft\ABC RECOMPOSER\папка с номером Вашей версии АВС-Рекомпозитора\Data\aliases_RU_2022-2023.adlic



Далее выбираем редакцию СНБ в зависимости от подключенной ранее сметно-нормативной базы (2020/2022).

Пути к файлу с иерархией базы знаний и файлу с базой фрагментов прописываются автоматически, но в целях контроля над настройками внимательно проверяйте пути. Версия АВС, указанная в данных путях, должна совпадать с версией АВС, указанной при настройке Плагина.

По окончании настройки нажмите "Сохранить" и закройте Базу знаний при помощи кнопки . Готово. База знаний настроена. Следующий этап - настройка АВС-Рекомпозитора.



Настройка АВС-Рекомпозитора

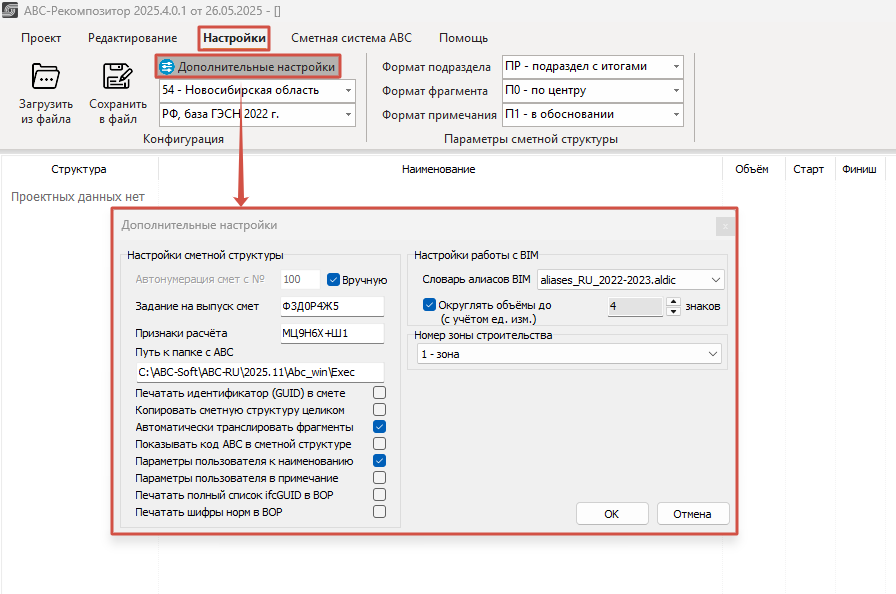

Запустите АВС-Рекомпозитор. Перейдите во вкладку "Настройки" и выберите функцию "Дополнительные настройки". На экране появится окно дополнительных настроек АВС-Рекомпозитора.

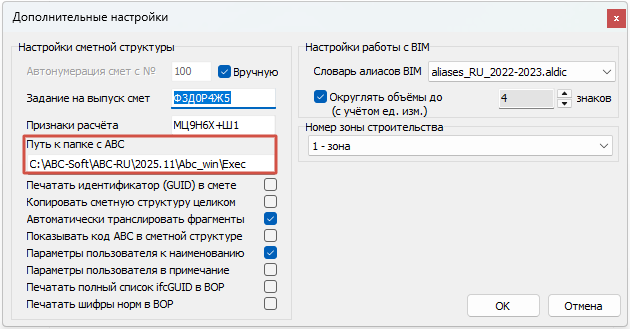

В окне дополнительных настроек укажите путь к папке с АВС. Номер версии должен совпадать с номером, указанным при настройке Плагина АВС и Базы знаний АВС.

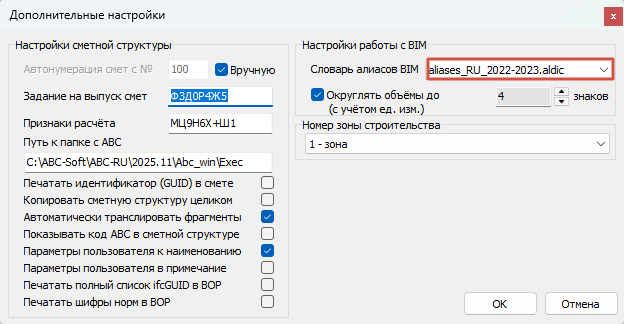

Затем выберите из выпадающего списка словарь алиасов, соответствующий используемой сметно-нормативной базе.



Остальные настройки редактируются опционально.

Сохраните настройки АВС-Рекомпозитора, нажав кнопку "ОК".



Готово! BIM-смета АВС настроена и готова к работе.



ВАЖНО! При переустановке одного из компонентов BIM-сметы или в случае аварийного завершения работы компонента, необходимо перепроверить все настройки и при необходимости задать их снова.
