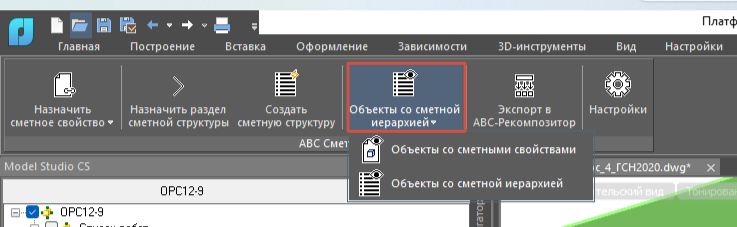

Функции визуального контроля позволяют выделять обработанные объекты на 3D виде. Для этого в Плагине АВС реализована группа функций.

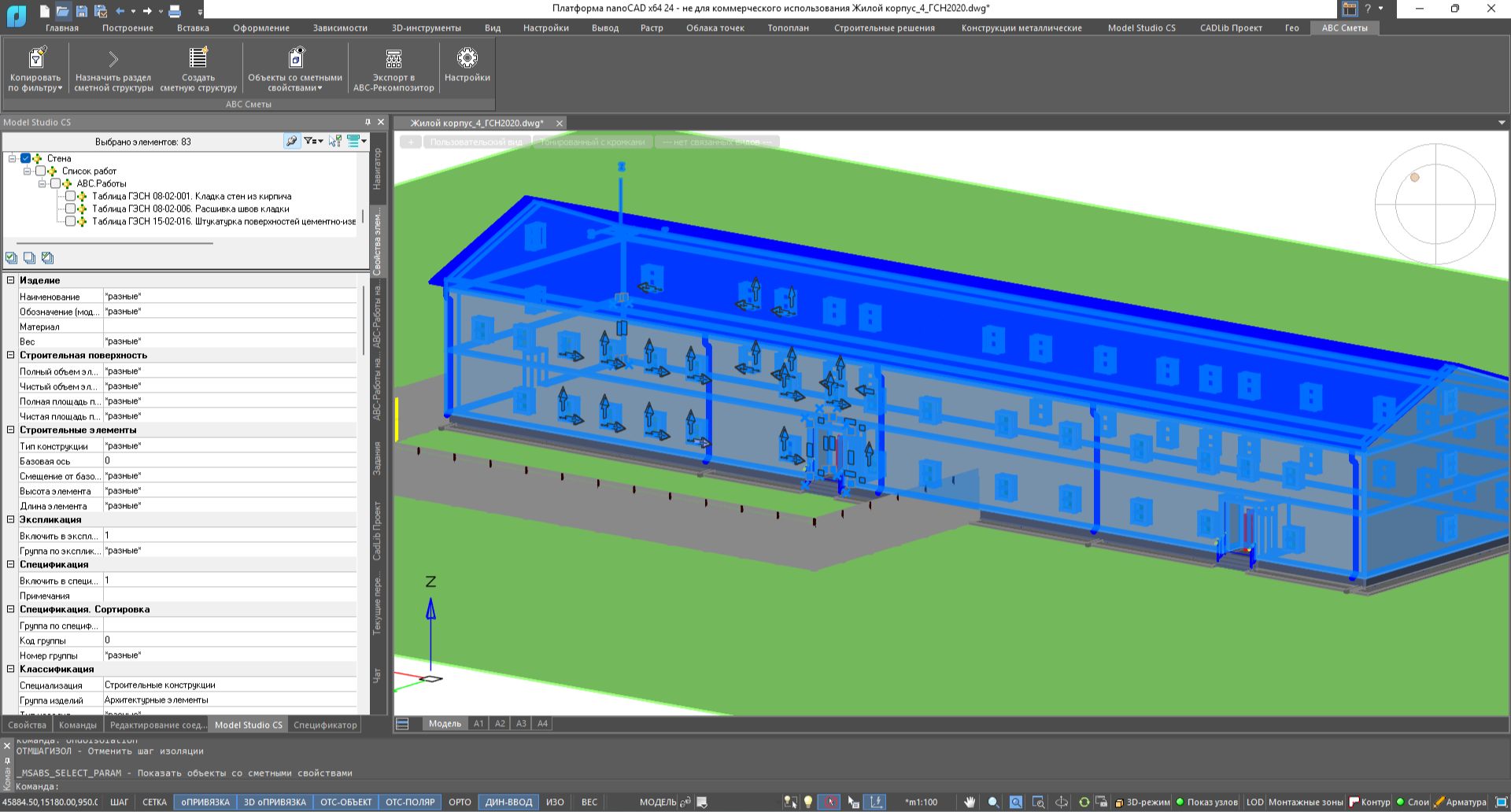

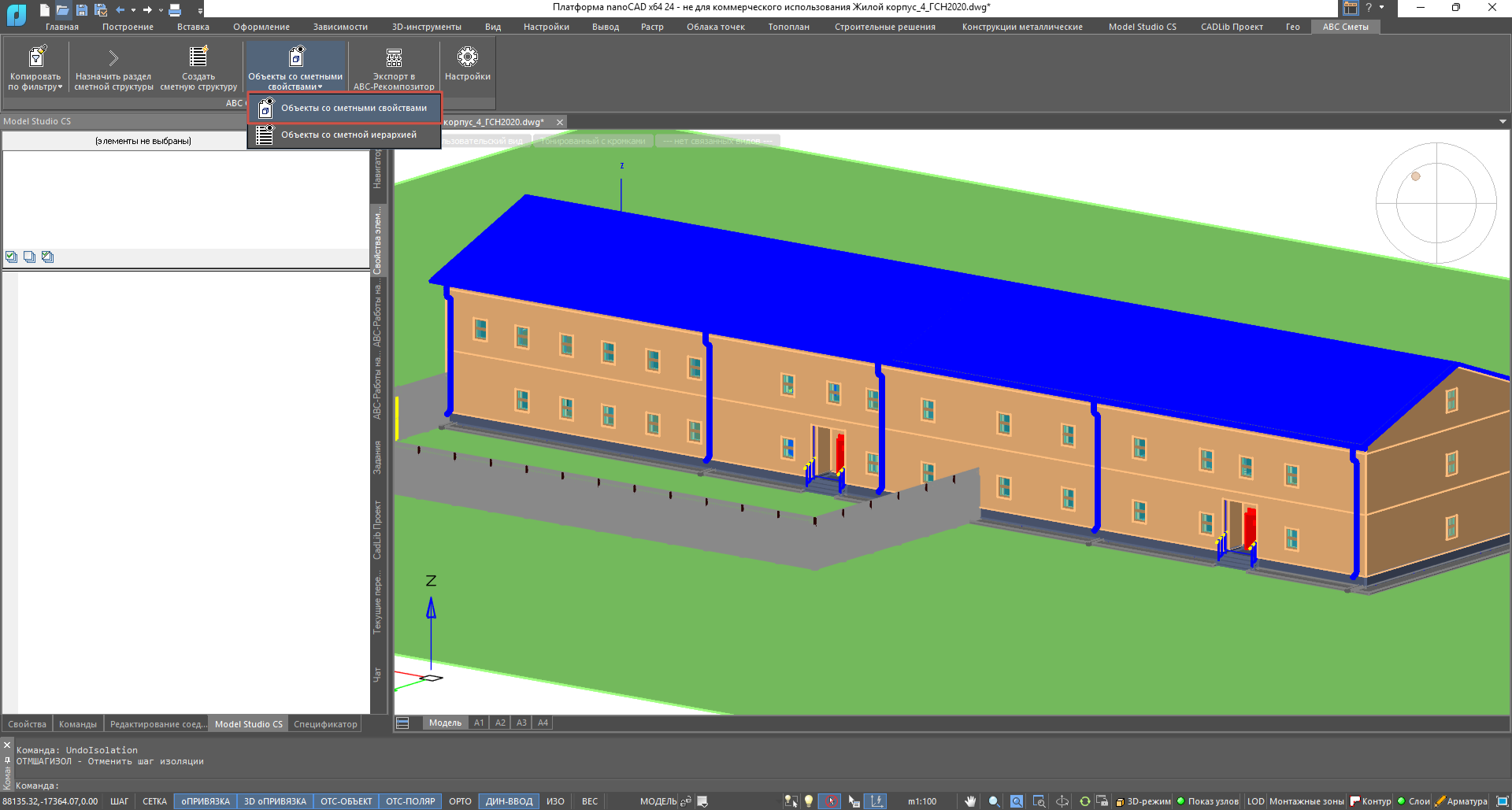

Функция "Объекты со сметными свойствами" позволяет выделить объекты, которым уже назначены сметные свойства.

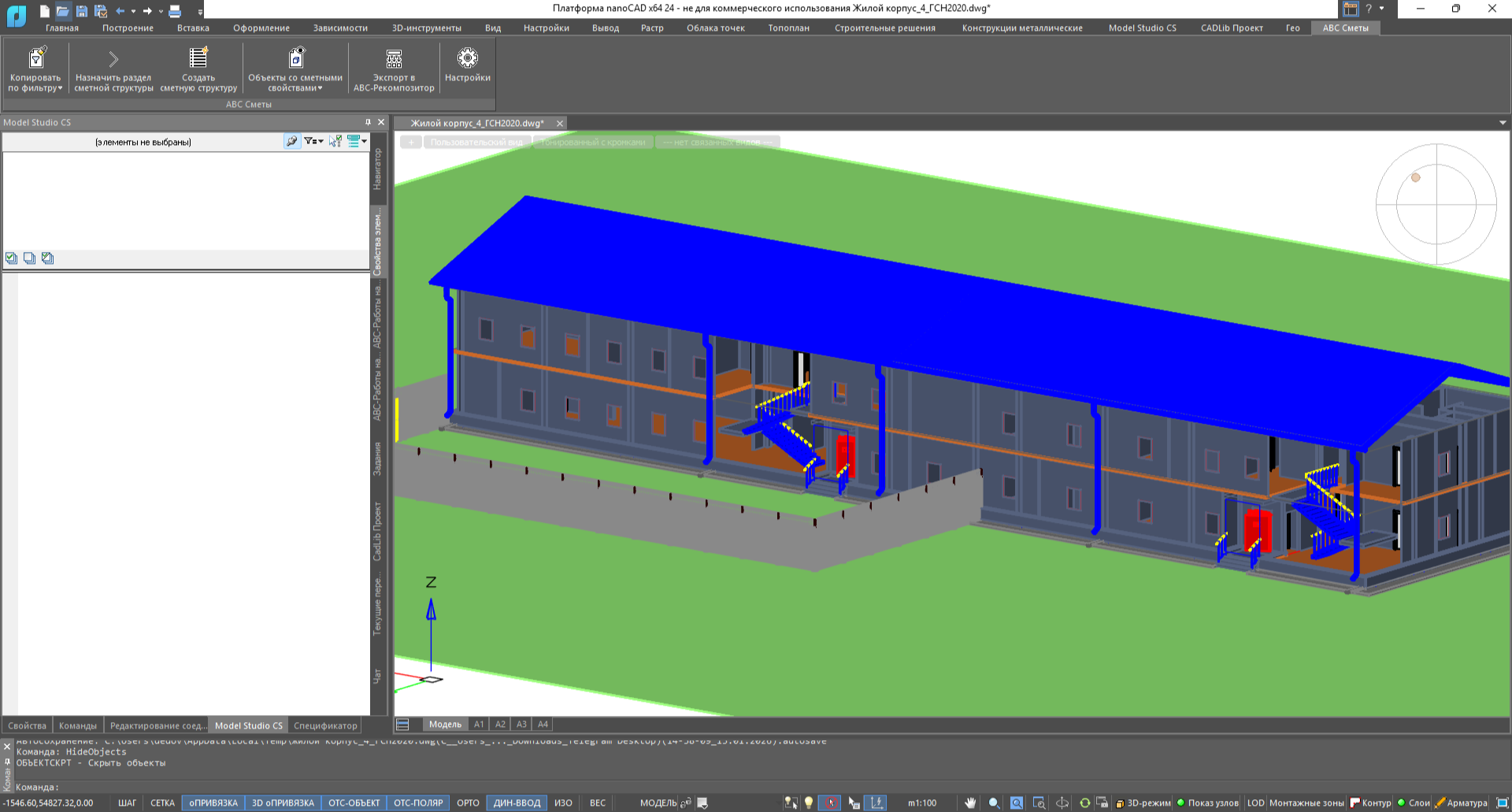

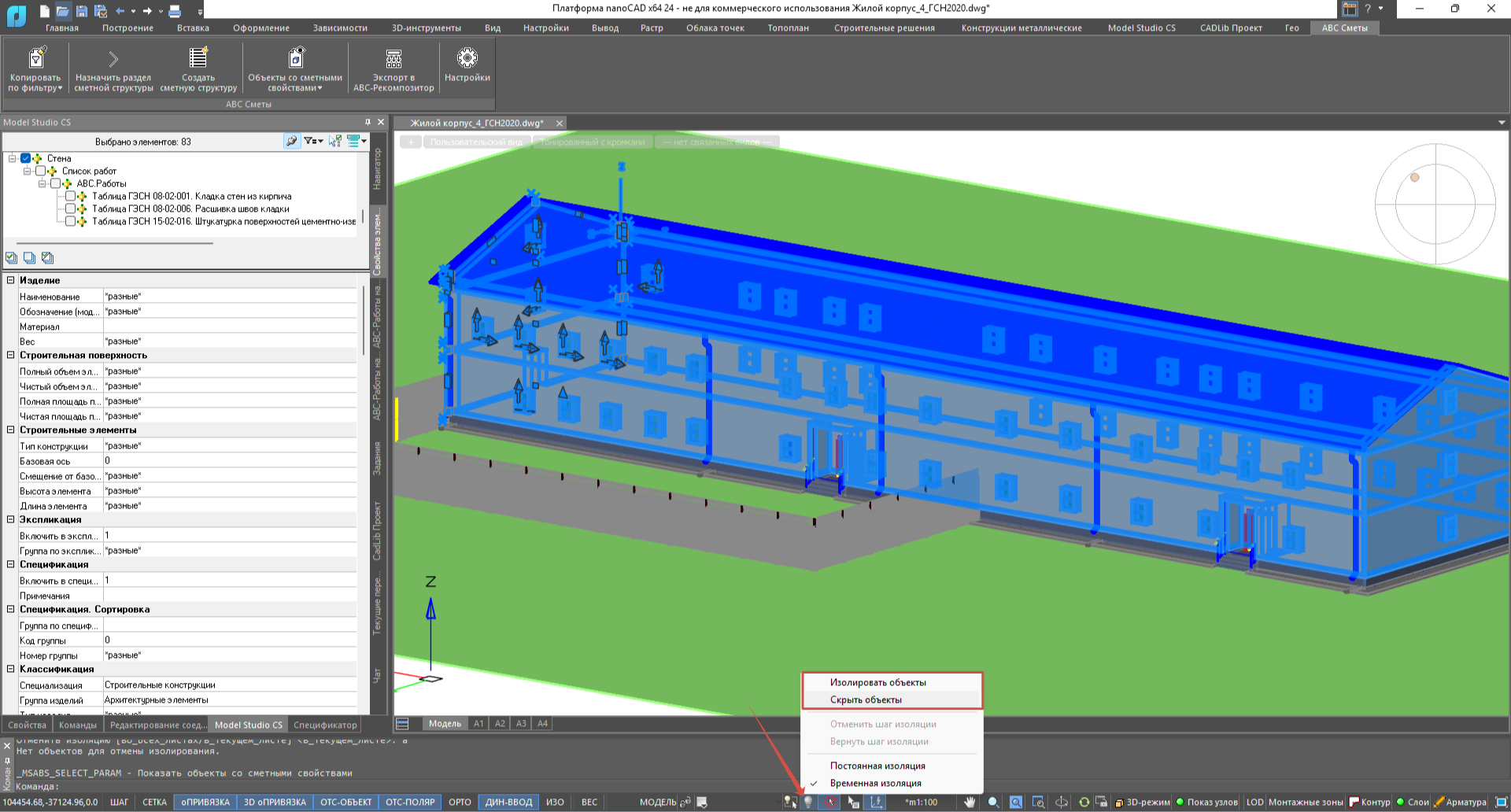

Выделенные объекты могут быть скрыты или изолированы на 3D виде средствами Model Studio CS. Для этого после выделения объектов воспользуйтесь функционалом "Изоляция объектов" .







Обратите внимание, что при включенном режиме скрытия/изоляции "лампочка загорается".

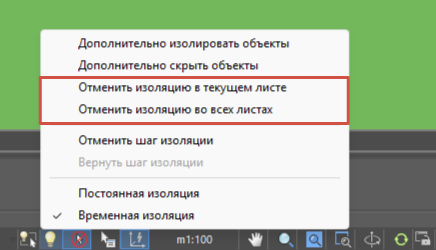

Чтобы отменить скрытие/изоляцию объектов, воспользуйтесь одной из функций отмены изоляции.

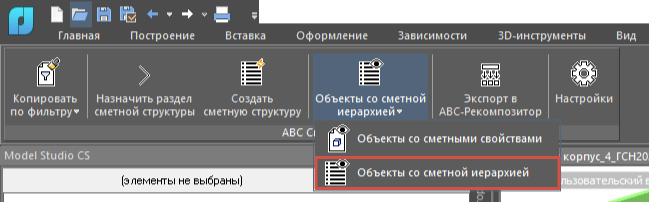

Аналогичным способом можно взаимодействовать с объектами, отнесенными к сметной структуре. Для этого выберите функцию "Объекты со сметной иерархией".







Метод постепенного скрытия обработанных (готовых) элементов, позволяет визуально контролировать назначение сметных свойств и отнесение элементов модели к сметной структуре. Выключение готовых элементов на текущем виде, помогает BIM-сметчику сфокусироваться на необработанных объектах и при необходимости разграничить выполненную работу в любой момент.
