Обзор функционала

<< Click to Display Table of Contents >> Navigation:  Технология работы BIM-сметчика с моделями > Топоматик 360 > Обзор функционала

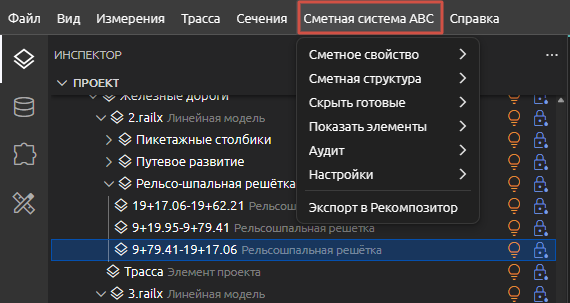

 Функционал плагина "Сметная система АВС" в Топоматик 360 расположен на панели инструментов.

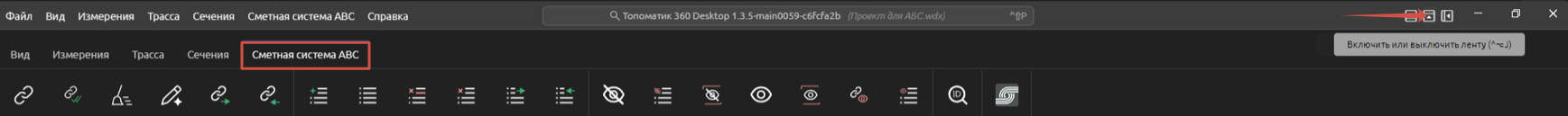

 Можно изменить внешний вид плагина на графическое представление иконок при помощи функции "Включить или выключить ленту".

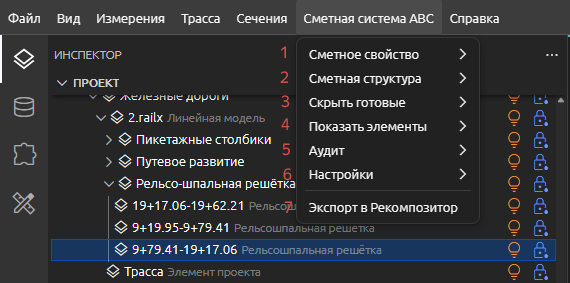

 Функции плагина сгруппированы по вкладкам.

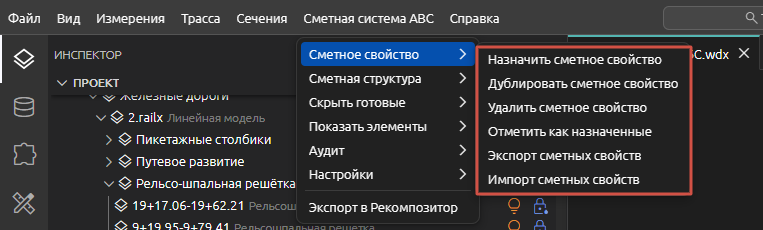

 1. Выпадающий список "Сметное свойство"





 Назначить сметное свойство – запись и редактирование значения сметного свойства элемента модели.

 Дублировать сметное свойство – процесс копирования значения сметного свойства элемента модели и последующая запись данного значения выборке элементов на основании критериев фильтра, сформированных BIM-сметчиком.

 Удалить сметное свойство – удаление значения сметного свойства элемента модели.

 Посмотреть сметное свойство - открыть окно просмотра назначенных выбранному элементу сметных свойств.

 Отметить как назначенные - отметить элементы без сметных свойств как элементы с назначенными сметными свойствами.

 Экспорт сметных свойств - сохранить сметные свойства в текстовый файл для передачи данных в другой проект (с идентичными UUID элементов или идентичными типами).

 Импорт сметныхс свойств - загрузить в проект сметные свойства из текстового файла.

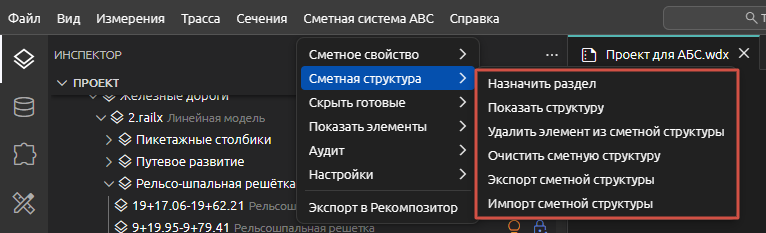

 2. Выпадающий список "Сметная структура"



 Назначить раздел – отнесение выделенных элементов модели в иерархию сметной структуры.

 Показать структуру – вызов диалогового окна для работы со сметной структурой.

 Удалить элемент из сметной структуры – удаление связи выбранных элементов с иерархией сметной структуры.

 Очистить сметную структуру – удаление связи всех элементов проекта со сметной структуре (с сохранением иерархии сметной структуры).

 Экспорт сметной структуры - создание текстового файла со сметной структурой текущего проекта.

 Импорт сметной структуры - загрузка в проект ранее экспортированной сметной структуры.

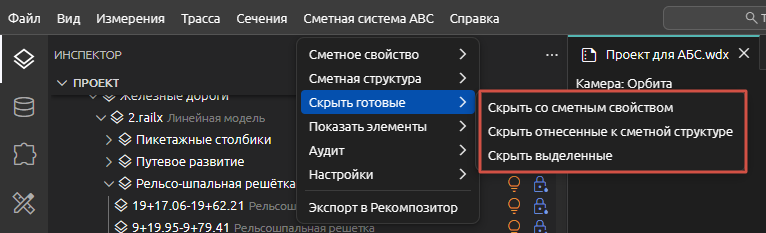

 3. Выпадающий список "Скрыть готовые"







Скрыть со сметным свойством – скрыть элементы модели с назначенным сметным свойством.

Скрыть отнесенные к сметной структуре – скрыть элементы модели, отнесенных в иерархию сметной структуры.

Скрыть выделенные – скрыть выделенные элементы модели.

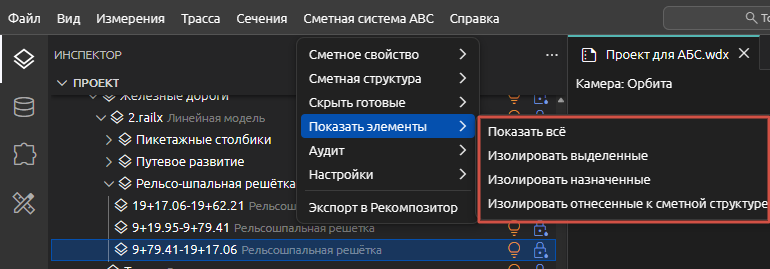

4. Выпадающий список "Показать элементы"





 Показать всё – показать все скрытые элементы.

 Изолировать выделенные – оставить видимыми только выделенные элементы.

 Изолировать назначенные – оставить видимыми только элементы с назначенным сметным свойством.

 Изолировать отнесенные к сметной структуре – оставить видимыми только элементы с назначенным сметным разделом.

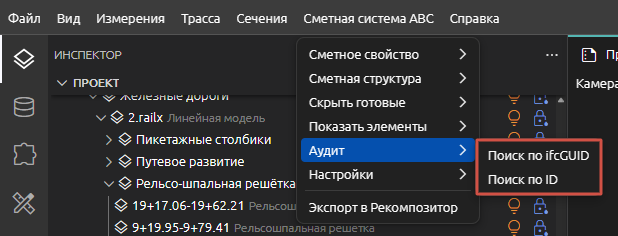

 5. Выпадающий список "Аудит"





 Поиск по IfcGuid - найти элемент по IFCGuid/отобразить IFCGuid выделенных элементов (функционал работает только при наличии в проекте файла IFC).

 Поиск по ID - найти элемент по UUID элемента/отобразить UUID выделенных элементов.

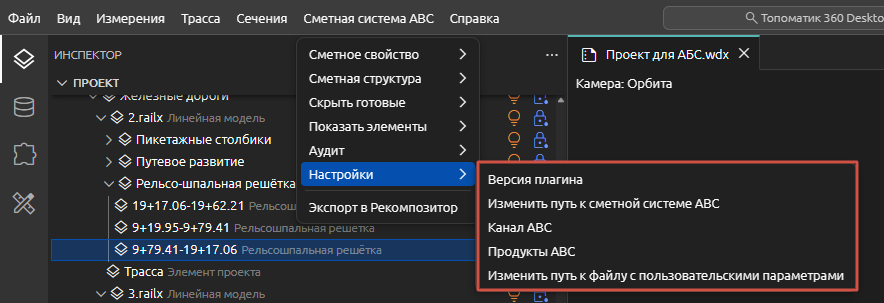

 5. Выпадающий список "Настройки"

 Версия плагина - просмотр информации о версии текущего плагина "Сметная система АВС".

 Изменить путь к сметной системе АВС - выбор редакции программного комплекса АВС для текущей работы с плагином АВС.

 Канал АВС - переход на RUTUBE канал АВС.

 Продукты АВС - переход на официальный сайт разработчика плагина АВС.

 Изменить путь к файлу с пользовательскими параметрами - указать файл с параметрами пользователя (User Params).

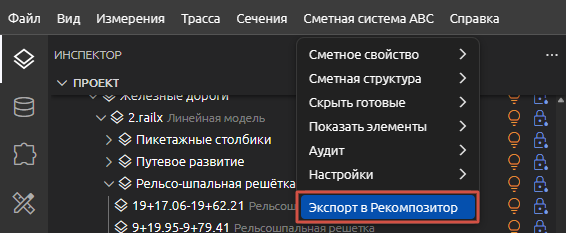

 6. Экспорт в Рекомпозитор





 Экспорт данных в АВС-Рекомпозитор.
